Клемма винтовая КВИ-6мм2 серая IEK
IEK · артикул YZN30-006-K03
Изображение может отличаться от конкретного исполнения.
IEK

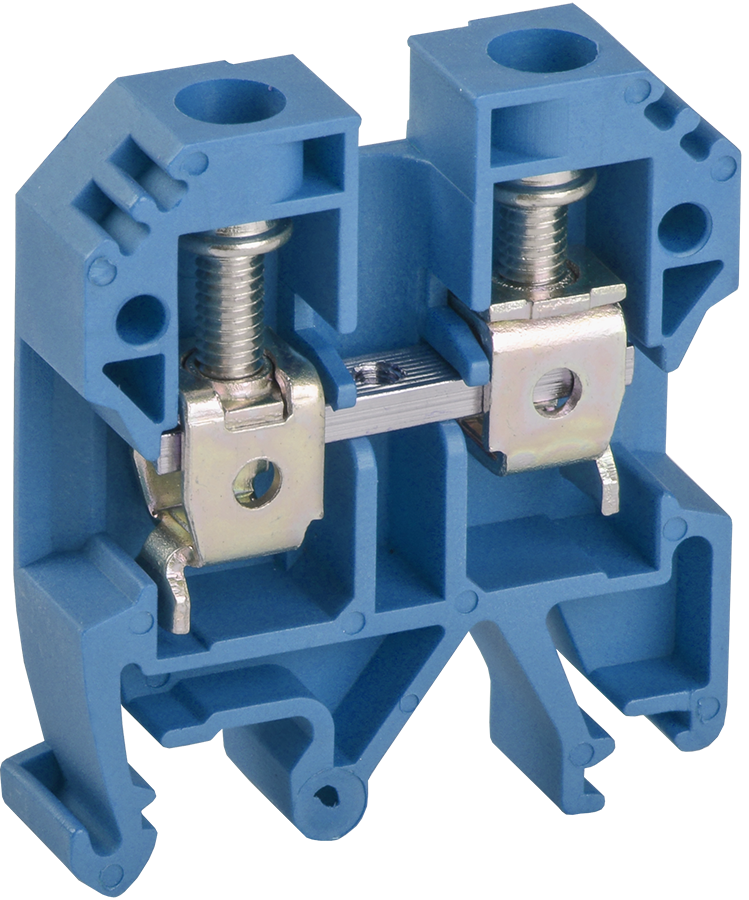

Клемма винтовая КВИ-6мм2 синяя IEK
ИсточникКаталог IEK
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Рабочая температура-60...110 °C
Тип монтажаDIN-рейка (стандарт) 35 мм
ЦветСиний/голубой
Ширина8,2
Модель или исполнениеНулевая
Высота41,6
Номин раб напряжение800
Номин напряжение изоляции Ui6000
Описание и назначение
Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 8
| Распространяет горениеEF001746 | Нет |
|---|---|
| Рабочая температураEF002393 | -60...110 °C |
| Класс негорючести изоляц материала UL94EF002521 | V0 |
| Степень защиты - IPEF005474 | IP00 |
| Климатическое исполнениеданные поставщика | УХЛ3 |
| Относительная влажность воздухаданные поставщика | ≥ 90 |
| Степень защиты - IP без заглушкиданные поставщика | IP00 |
| Степень защиты - IP с уст заглушкойданные поставщика | IP20 |
Электрические и световые параметры 13
| Номин раб напряжениеEF000228 | 800 |
|---|---|
| Номин напряжение изоляции UiEF001366 | 6000 |
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин импульсное выдерживаемое напряжениеEF002578 | 6 |
| Номин частотаEF002963 | 50 |
| Номин ток InEF008250 | 50 |
| Материал токоведущей частиданные поставщика | Латунь |
| Номин напряжение изоляцииданные поставщика | 1000 В |
| Номин раб напряжение переменного тока Ueданные поставщика | ≤ 800 В |
| Номин раб напряжение постоянного тока Ueданные поставщика | ≤ 800 В |
Материалы и конструкция 5
| ЦветEF000007 | Синий/голубой |
|---|---|
| Модель или исполнениеEF000010 | Нулевая |
| Материал корпусаEF001596 | Полиамид |
| Материал зажимаEF006530 | Сталь |
| Материал изоляции корпусаEF007543 | Полиамид |
Монтаж и подключение 2
| Тип монтажаEF000003 | DIN-рейка (стандарт) 35 мм |
|---|---|
| Номинальная способность к присоединениюданные поставщика | 2,5...6 мм² |
Классификация и назначение 1
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
|---|
Прочие характеристики 6
| Требуется торцевая изолирующая пластинаEF002525 | Да |
|---|---|
| Возможно использовать с функцией PENEF002544 | Нет |
| Степень загрязненияEF006786 | 3 |
| Место соединенияEF008219 | Сбоку (поперечное) |
| Кол-во в комплектеданные поставщика | 50 шт |
| Ремонтопригодностьданные поставщика | Нет |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 8,2 |
|---|---|
| ВысотаEF000040 | 41,6 |
| ДлинаEF001438 | 45,7 |
| Ширина или размер ячейкиEF002522 | 8.2 |
| Макс поперечное сечение проводникаEF004969 | 6 |
| Сечение одножильного жёсткого проводаEF007337 | 2,5...10 |
| Сечение многожильного гибкого проводаEF007343 | 2,5...6 |
| Минимальное сечениеданные поставщика | 2.5 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | — | — | — | — | — |
| Групповая упаковка КОРОБКА/БОКС | 50 шт | 0.22 × 0.09 × 0.05 м | 0.739 | 0.00099 | |
| TRANSPORTING КОРОБКА/БОКС | 2300 шт | 0.6 × 0.34 × 0.32 м | 34 | 0.06528 |
-
Базовая единица
- В упаковке
- —
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
- —
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 50 шт
- Габариты
- 0.22 × 0.09 × 0.05 м
- Вес, кг
- 0.739
- Объём, м³
- 0.00099
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 2300 шт
- Габариты
- 0.6 × 0.34 × 0.32 м
- Вес, кг
- 34
- Объём, м³
- 0.06528
- EAN / GTIN
