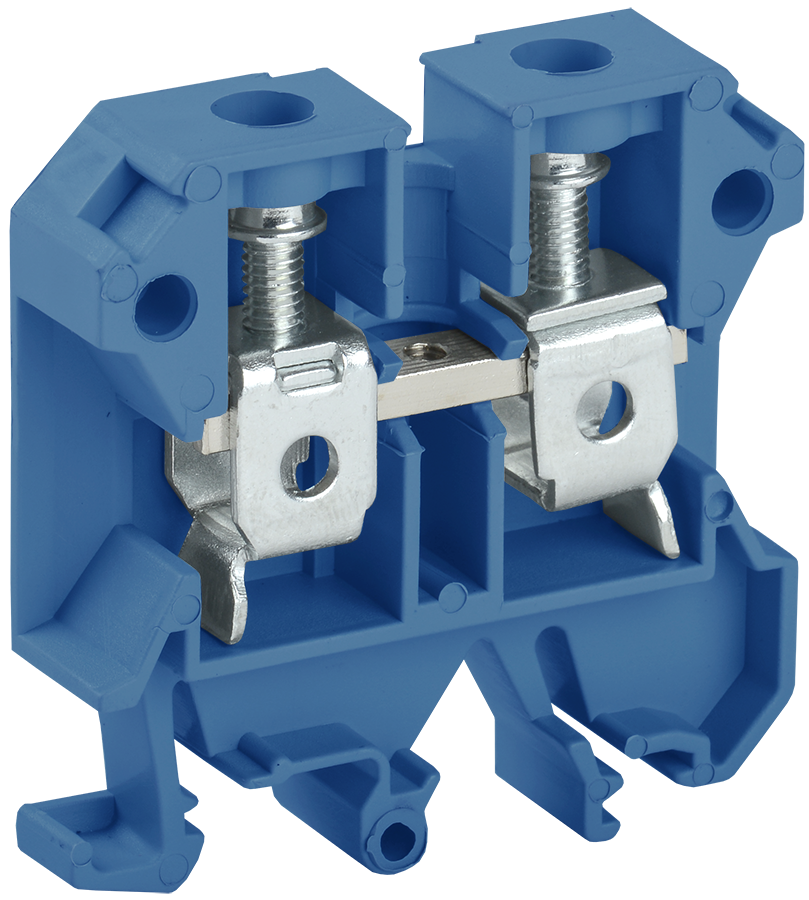

Клемма винтовая КВИ-16мм2 синяя IEK

Изображение может отличаться от конкретного исполнения.

IEK

Клемма винтовая КВИ-16мм2 синяя IEK

Артикул: YZN30-016-K07 ETIM-класс: EC001284 EAN: 4606056570274 EAN: 4606056570281 Обновлено: 11.05.2026
ИсточникКаталог IEK
КлассификацияEC001284
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Рабочая температура-60...110 °C
Тип монтажаDIN-рейка (стандарт) 35 мм
ЦветСиний/голубой
Ширина12
Модель или исполнениеНулевая
Высота50,5
Номин раб напряжение800
Номин напряжение изоляции Ui6000

Описание и назначение

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 8

Распространяет горениеEF001746 Нет
Рабочая температураEF002393 -60...110 °C
Класс негорючести изоляц материала UL94EF002521 V0
Степень защиты - IPEF005474 IP00
Климатическое исполнениеданные поставщика УХЛ3
Относительная влажность воздухаданные поставщика ≥ 90
Степень защиты - IP без заглушкиданные поставщика IP00
Степень защиты - IP с уст заглушкойданные поставщика IP20

Электрические и световые параметры 13

Номин раб напряжениеEF000228 800
Номин напряжение изоляции UiEF001366 6000
Количество полюсовEF001391 1
Количество зажимных клемм на 1 полюсEF002519 2
Тип электрич соединения 1EF002526 Винтовое соединение
Тип электрич соединения 2EF002527 Винтовое соединение
Номин импульсное выдерживаемое напряжениеEF002578 6
Номин частотаEF002963 50
Номин ток InEF008250 85
Материал токоведущей частиданные поставщика Латунь
Номин напряжение изоляцииданные поставщика 1000 В
Номин раб напряжение переменного тока Ueданные поставщика ≤ 800 В
Номин раб напряжение постоянного тока Ueданные поставщика ≤ 800 В

Материалы и конструкция 5

ЦветEF000007 Синий/голубой
Модель или исполнениеEF000010 Нулевая
Материал корпусаEF001596 Полиамид
Материал зажимаEF006530 Сталь
Материал изоляции корпусаEF007543 Полиамид

Монтаж и подключение 2

Тип монтажаEF000003 DIN-рейка (стандарт) 35 мм
Номинальная способность к присоединениюданные поставщика 6...16 мм²

Классификация и назначение 1

Тип изделия/компонентаданные поставщика Клемма КВИ

Прочие характеристики 6

Требуется торцевая изолирующая пластинаEF002525 Да
Возможно использовать с функцией PENEF002544 Нет
Степень загрязненияEF006786 3
Место соединенияEF008219 Сбоку (поперечное)
Кол-во в комплектеданные поставщика 50 шт
Ремонтопригодностьданные поставщика Нет

Размеры и упаковка

Изделие

ШиринаEF000008 12
ВысотаEF000040 50,5
ДлинаEF001438 51,7
Ширина или размер ячейкиEF002522 12
Макс поперечное сечение проводникаEF004969 16
Сечение одножильного жёсткого проводаEF007337 6...25
Сечение многожильного гибкого проводаEF007343 6...16
Минимальное сечениеданные поставщика 6 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица — — — — —
Групповая упаковка КОРОБКА/БОКС 50 шт 0.293 × 0.134 × 0.048 м 1.35 0.0018846 4606056570274
TRANSPORTING КОРОБКА/БОКС 1000 шт 0.44 × 0.4 × 0.29 м 27 0.05104 4606056570281
