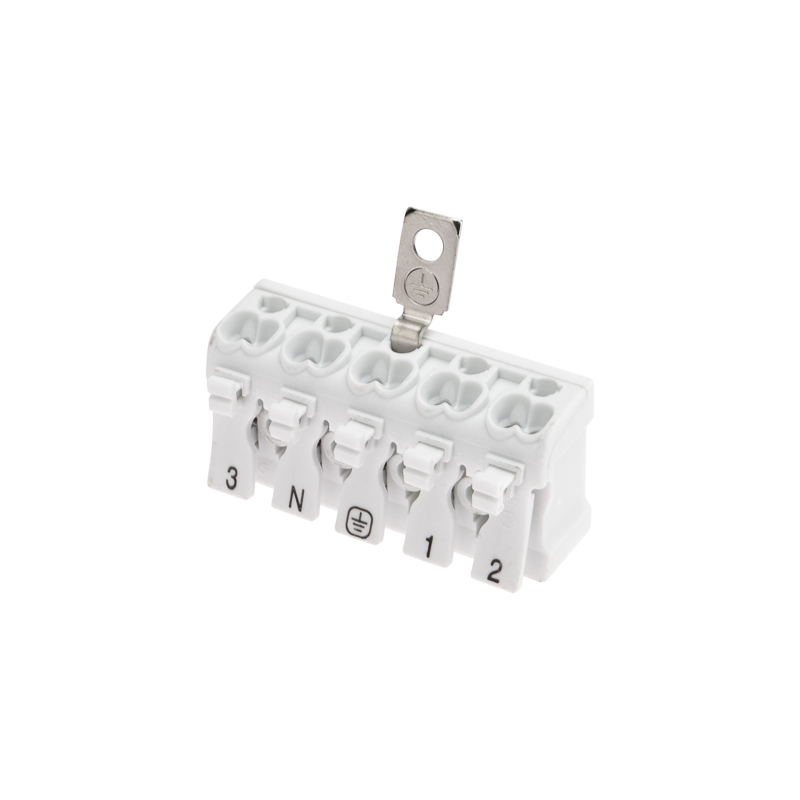

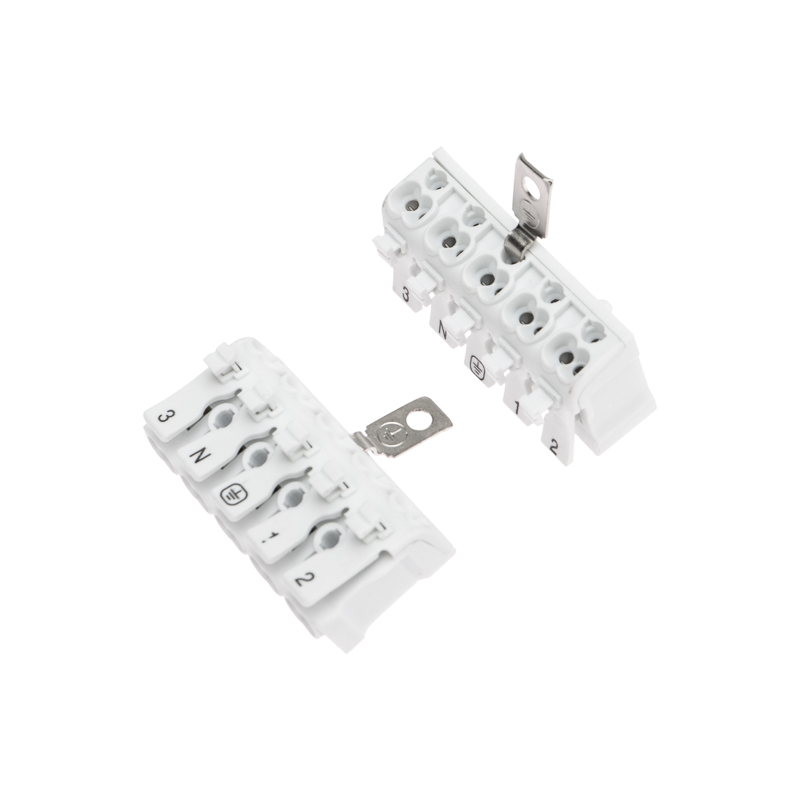

Клемма пружинная соединительная КСП 5-полюсная с заземлением и с монтажными ножками (50 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение450–450 В
Длина48 мм
Рабочая температура-60–40 °C
Ширина или размер ячейки26 мм
Сечение многожильного гибкого провода0.5–2.5 мм кв.
Номин ток In16 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Описание и назначение

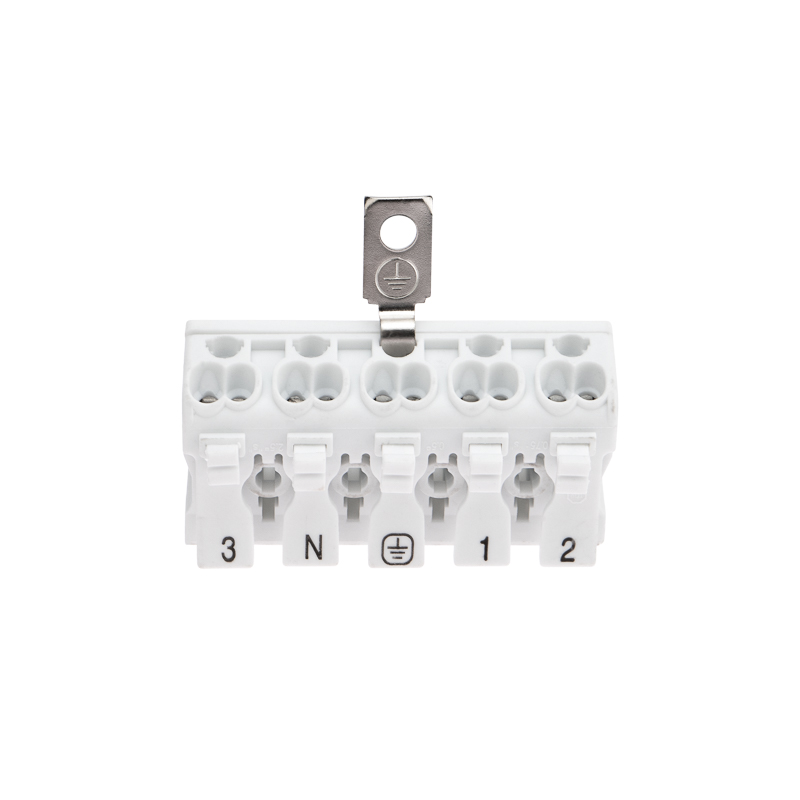

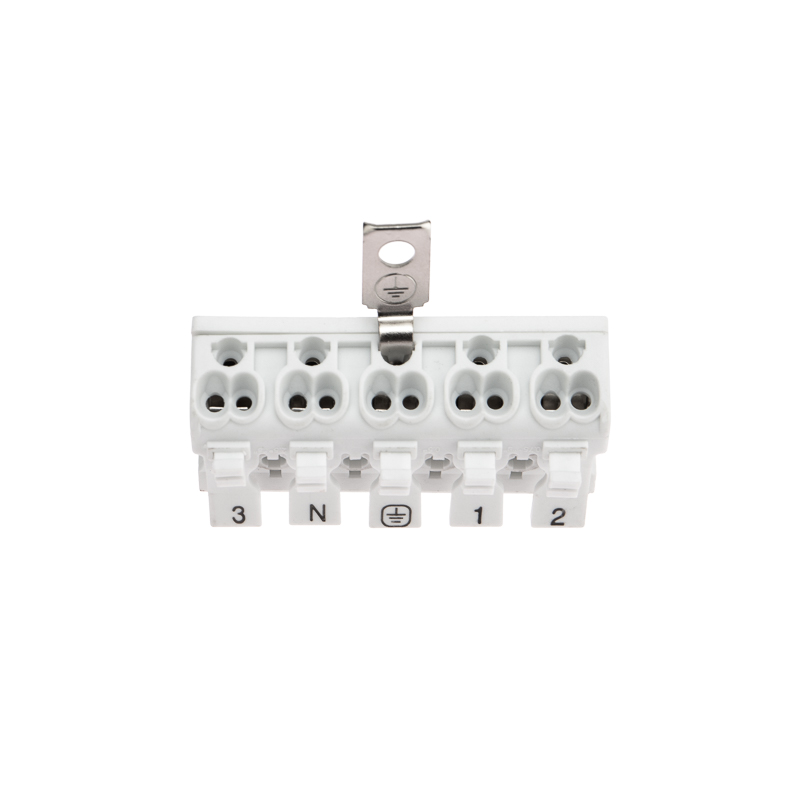

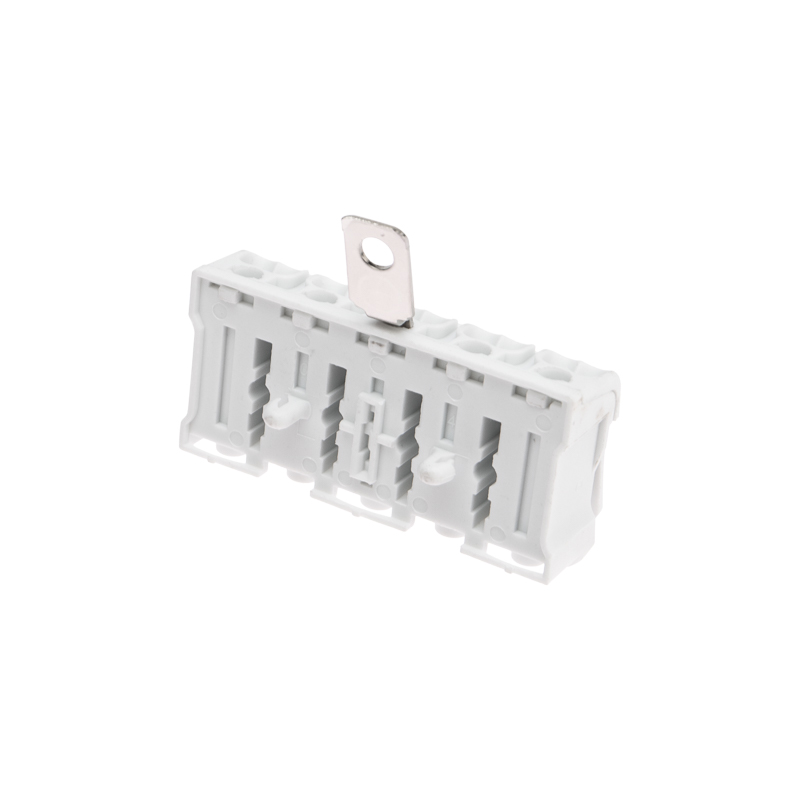

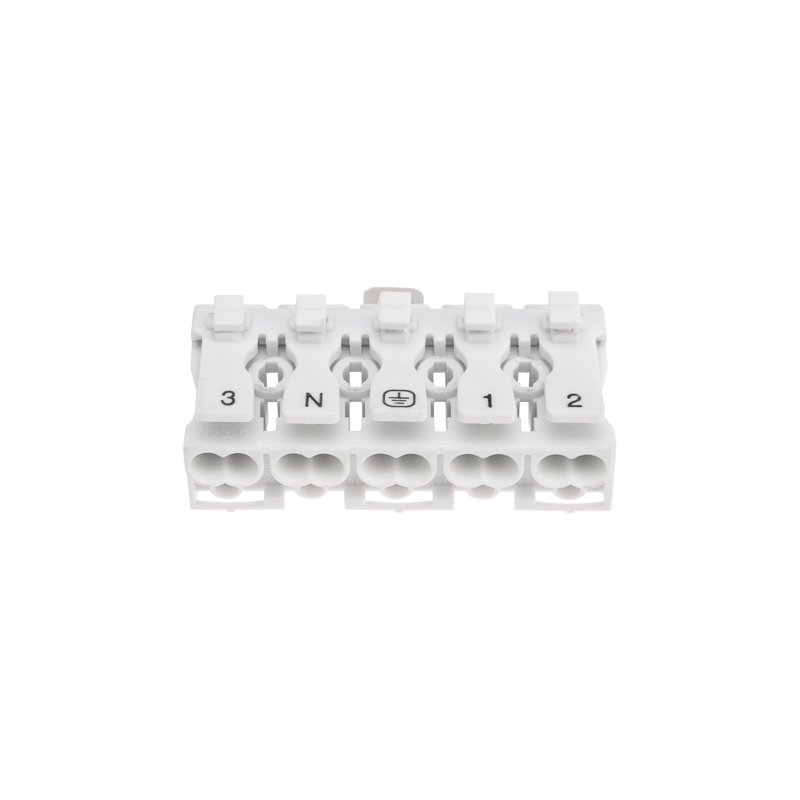

Пружинные пятиполюсные клеммы с заземлением и с монтажными ножками REXANT предназначены для присоединения и ответвления одножильных и многожильных медных проводников в электрических цепях переменного тока напряжением до 450 В. Наличие маркировки («фаза», «ноль», «земля») на подвижной части зажима, наличие монтажной ножки и винтовой контакт заземления. Материал корпуса – самозатухающий ПВХ, материал контакта – электротехническая сталь.
1. Сечение многожильного провода -0,5х2,5мм²
2. Номинальный ток - 16А
3.Номинальное рабочее напряжение - 450В
4.Тип соединения - фиксатор/защелка
5. Количество полюсов - 5. 6. Наличие маркировки («фаза», «ноль», «земля») на подвижной части зажима. 7. Температурный диапазон в режиме эксплуатации: -60... +40 ℃
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -60–40 |
|---|---|
| Рабочая температураEF002393 | -60–40 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 450–450 В |
|---|---|
| Количество полюсовEF001391 | 5 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 16 А |
| Номинальное напряжениеданные поставщика | 450 В |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Материал корпусаEF001596 | Поливинихлорид (ПВХ) |
| Материал изоляции корпусаEF007543 | Прочее |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Присоединение и ответвления медных проводников |
|---|---|
| Серияданные поставщика | Пружинная клемма |
| Тип изделия/компонентаданные поставщика | Клемма КСП |
| Тип изделия/компонентаданные поставщика | Клемма КСП |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сбоку |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 48 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 26 мм |
| Сечение многожильного гибкого проводаEF007343 | 0.5–2.5 мм кв. |
| Длина изделияданные поставщика | 4.8 см в единицах производителя |

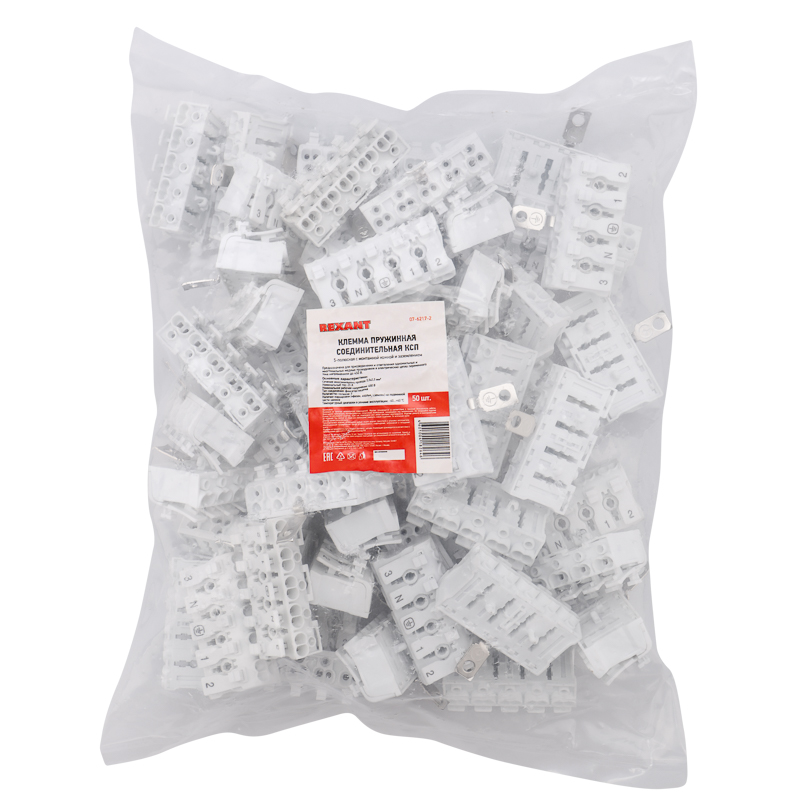

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 50 шт | 50 × 31 × 22 | 0.016 | — | |
| Групповая упаковка кор (1 000 шт) | 1000 шт | 37.2 × 37.3 × 31.9 см | 15.829 | 0.044 | |
| Групповая упаковка упак (50 шт) | 50 шт | 23.9 × 21.9 × 6 см | 0.729 | 0.003 |
-
Базовая единица шт
- В упаковке
- 50 шт
- Габариты
- 50 × 31 × 22
- Вес, кг
- 0.016
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 37.2 × 37.3 × 31.9 см
- Вес, кг
- 15.829
- Объём, м³
- 0.044
- EAN / GTIN
-
Групповая упаковка упак (50 шт)
- В упаковке
- 50 шт
- Габариты
- 23.9 × 21.9 × 6 см
- Вес, кг
- 0.729
- Объём, м³
- 0.003
- EAN / GTIN
