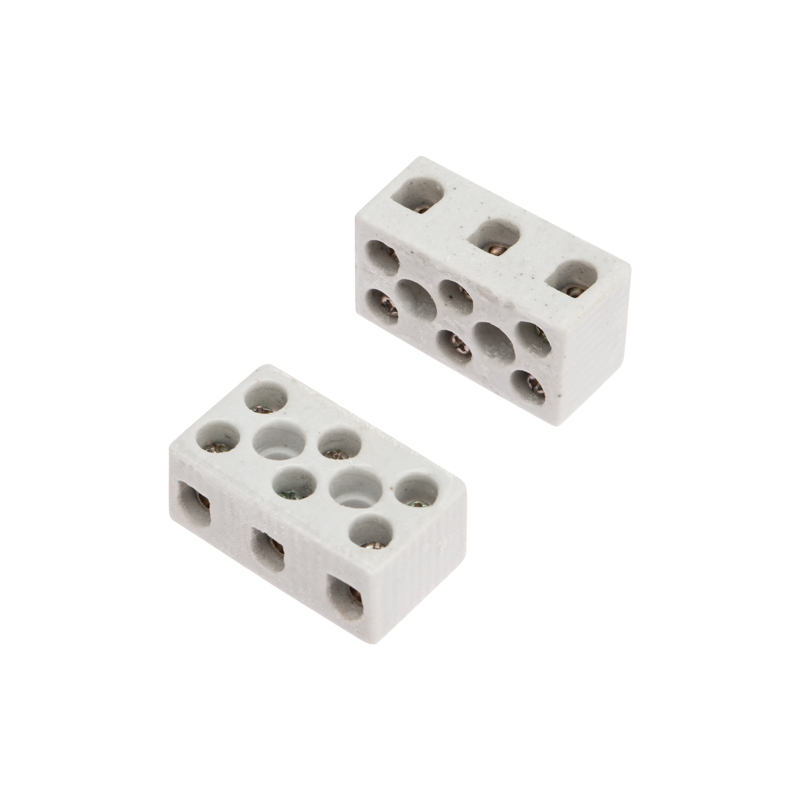

Клемма керамическая винтовая КВ 4 мм² 3 пары контактов с крепежным отверстием (100 шт./уп.) REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение400–400 В
Длина40 мм
Рабочая температура-40–450 °C
Ширина или размер ячейки22 мм
Сечение многожильного гибкого провода1.5–4 мм кв.
Номин ток In5 А
Тип монтажаНепосредственная установка
Тип электрич соединения 1Винтовое соединение
Описание и назначение
Термостойкие клеммные колодки REXANT предназначены для соединения проводов, которые могут находиться под воздействием высоких температур. Изготовлены из качественного изоляционного материала, который обладает высокой стойкостью на пробой даже при воздействии влаги, устойчив к токам поверхностной утечки, не горит.
1. Сечение многожильного провода -4мм²
2. Номинальный ток - 5А
3.Номинальное рабочее напряжение - 400В
4.Тип соединения - винтовое
5. Количество клемм 3х2 6. Диапазон рабочих температур: от -40 до +450 0С.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–450 |
|---|---|
| Рабочая температураEF002393 | -40–450 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 400–400 В |
|---|---|
| Количество полюсовEF001391 | 3 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 5 А |
| Номинальное напряжениеданные поставщика | 400 В |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Материал корпусаEF001596 | Керамика |
| Материал изоляции корпусаEF007543 | Керамика |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение проводов |
|---|---|
| Серияданные поставщика | Керамическая клемма |
| Тип изделия/компонентаданные поставщика | Клемма КВИ |
| Тип изделия/компонентаданные поставщика | Клемма КВ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сбоку |

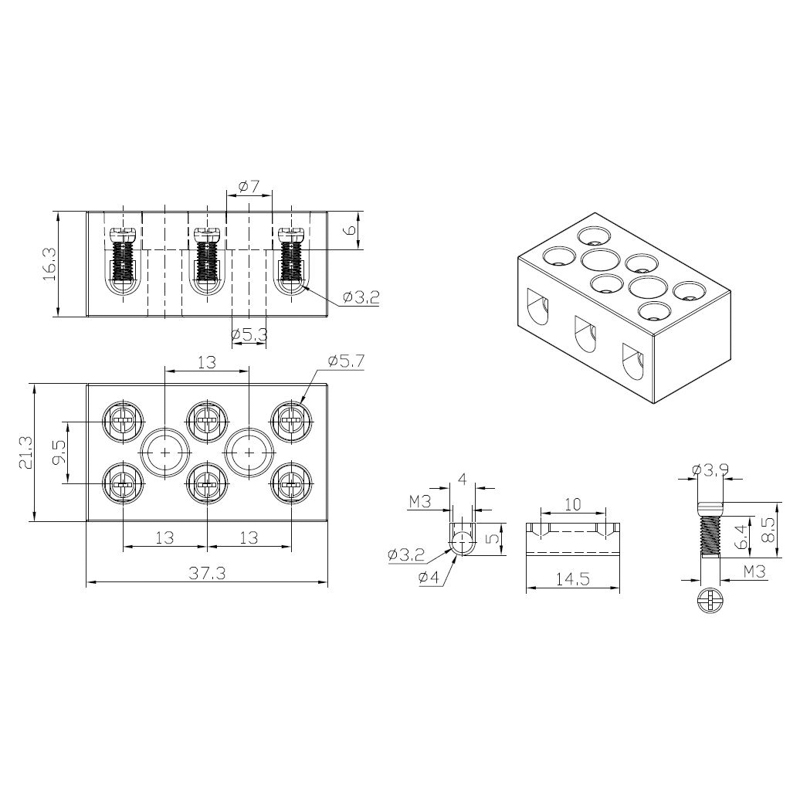

Размеры и упаковка
Изделие
| ДлинаEF001438 | 40 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 22 мм |
| Сечение многожильного гибкого проводаEF007343 | 1.5–4 мм кв. |
| Длина изделияданные поставщика | 4 см в единицах производителя |

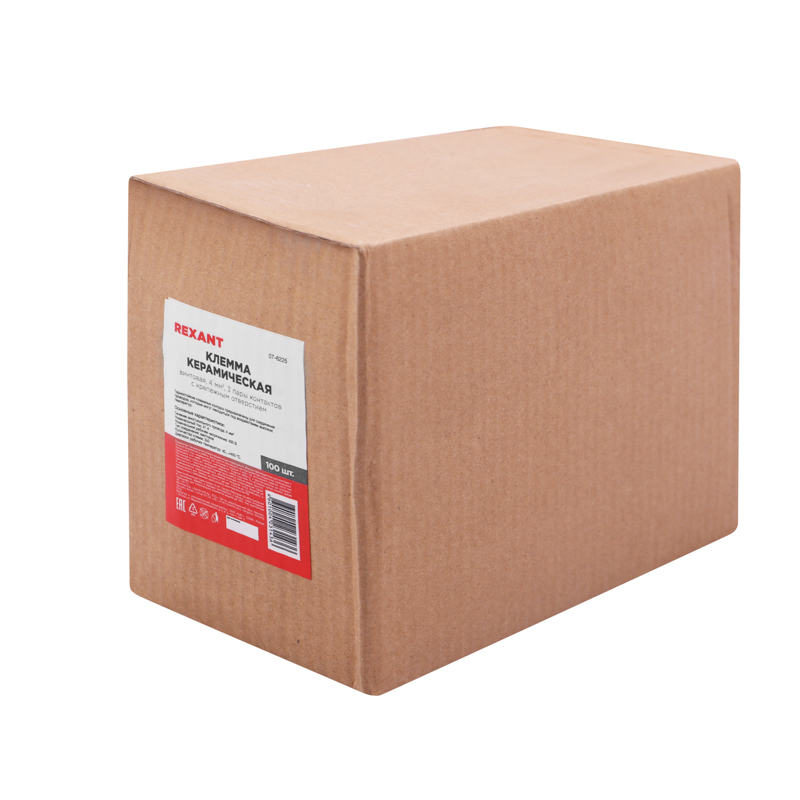

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 100 шт | 40 × 20 × 15 | 0.024 | — | |
| Групповая упаковка кор (1 000 шт) | 1000 шт | 46.2 × 18.1 × 24.1 см | 24.084 | 0.02 | |
| Групповая упаковка упак (100 шт) | 100 шт | 17.1 × 8.4 × 10.8 см | 2.31 | 0.002 |
-
Базовая единица шт
- В упаковке
- 100 шт
- Габариты
- 40 × 20 × 15
- Вес, кг
- 0.024
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (1 000 шт)
- В упаковке
- 1000 шт
- Габариты
- 46.2 × 18.1 × 24.1 см
- Вес, кг
- 24.084
- Объём, м³
- 0.02
- EAN / GTIN
-
Групповая упаковка упак (100 шт)
- В упаковке
- 100 шт
- Габариты
- 17.1 × 8.4 × 10.8 см
- Вес, кг
- 2.31
- Объём, м³
- 0.002
- EAN / GTIN
