REXANT

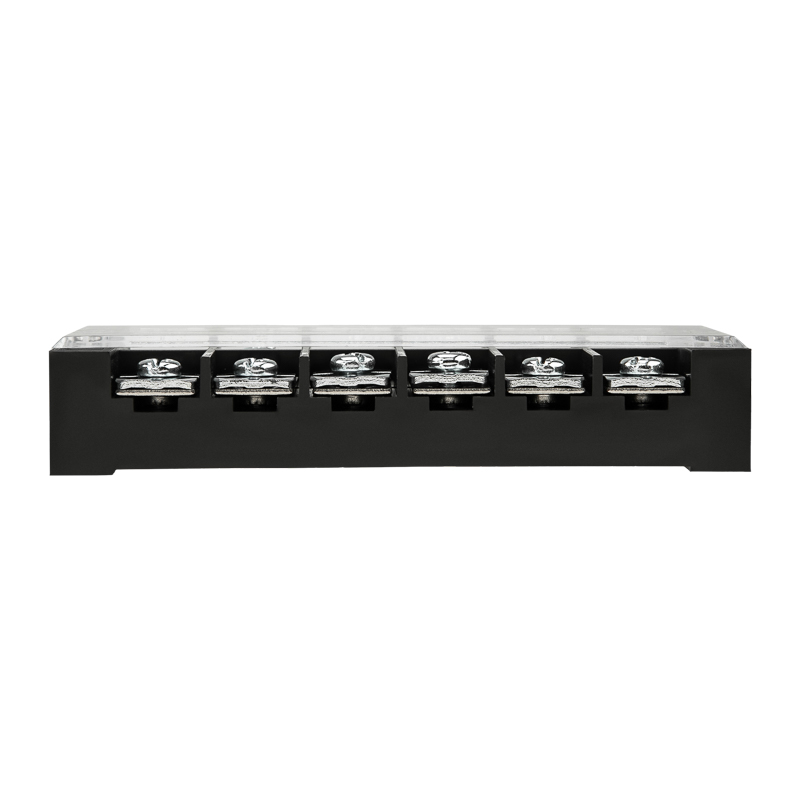

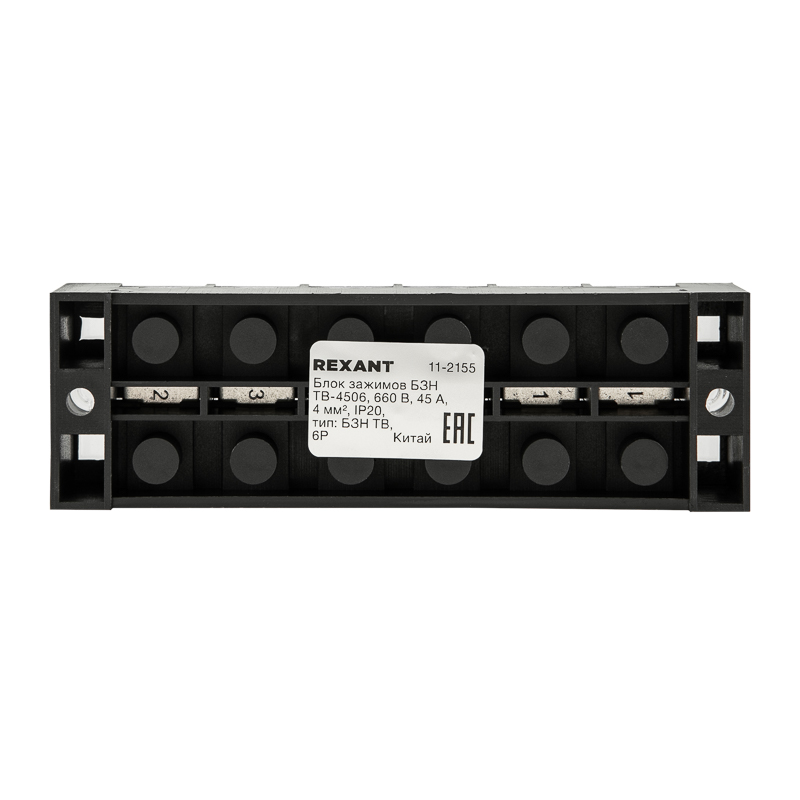

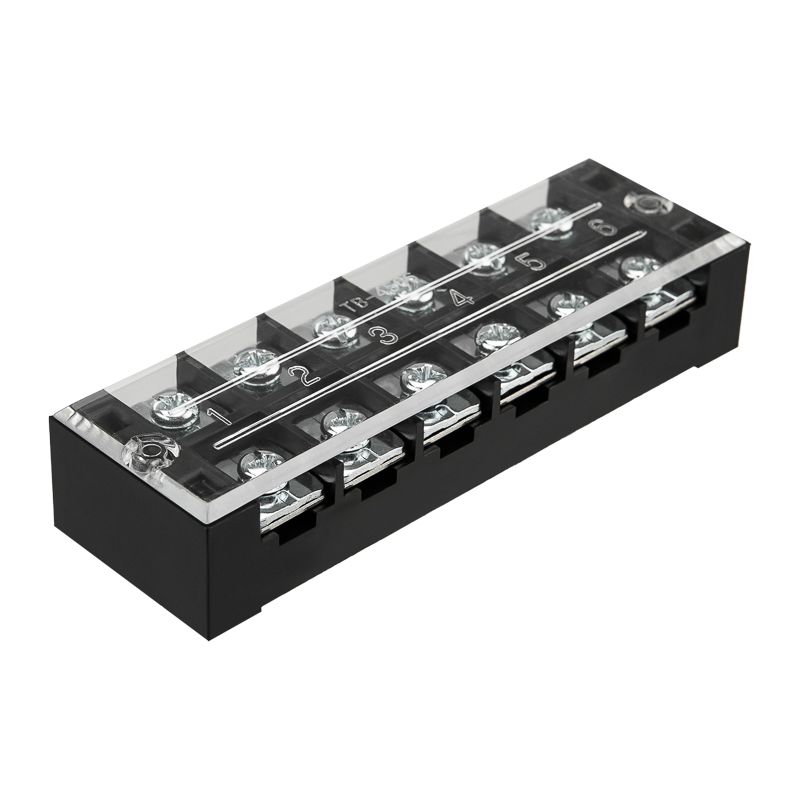

Блок зажимов клеммный БЗН ТВ-4506 4,0мм2 45A 6 пар REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение660 В
Длина120 мм
Рабочая температура-40–50 °C
Ширина или размер ячейки38 мм
Сечение одножильного жёсткого провода1–4 мм кв.
Поперечн. сечение подключ. тонкопроволочного провода с наконечником1–4 мм кв.
Сечение многожильного провода без наконечника1–4 мм кв.
Сечение многожильного гибкого провода1–4 мм кв.
Описание и назначение
Блок клеммных зажимов БЗН серии ТВ используется для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия. Применяется в электрических силовых цепях, устанавливаемых на монтажную панель.

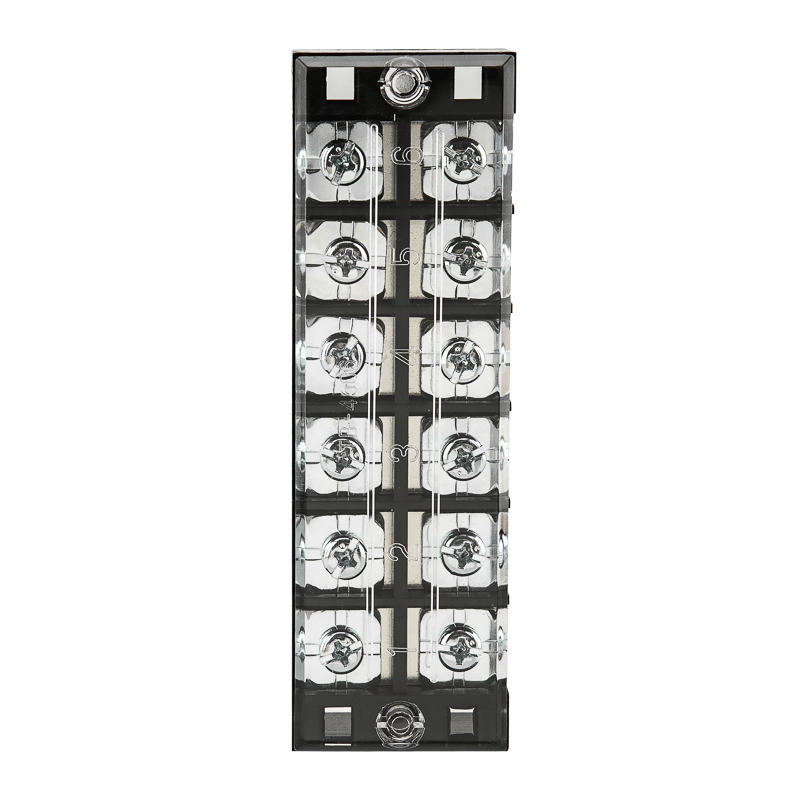

Для изоляции проводников предусмотрены разделительные перегородки. В целях обеспечения электробезопасности соединения закрыты прозрачной крышкой.
Корпус выполнен из АБС-пластика, не поддерживающего горение. Токоведущая шина изготовлена из стали.
Для удобства обозначения в центре зажима предусмотрена нумерация.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–50 |
|---|---|
| Рабочая температураEF002393 | -40–50 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 660 В |
|---|---|
| Количество полюсовEF001391 | 6 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 45 А |
| Номинальное напряжениеданные поставщика | 660 В |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Материал корпусаEF001596 | ABS-пластик |
| Материал изоляции корпусаEF007543 | Термопласт |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | БЗН |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сверху |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 120 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 38 мм |
| Сечение одножильного жёсткого проводаEF007337 | 1–4 мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечникомEF007339 | 1–4 мм кв. |
| Сечение многожильного провода без наконечникаEF007341 | 1–4 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 1–4 мм кв. |
| Высота изделияданные поставщика | 2.3 см |
| Длина изделияданные поставщика | 12 см в единицах производителя |
| Ширина изделияданные поставщика | 3.8 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 25 шт | 120 × 38 × 23 | 0.116 | — | |
| Базовая единица шт (1 шт) | 1 шт | — | — | — | |
| Групповая упаковка спец упаковка кор (200 шт) | 200 шт | 52 × 21.1 × 27 см | 23.286 | 0.03 | |
| Групповая упаковка спец упаковка упак (25 шт) | 25 шт | 19.5 × 12.1 × 12.1 см | 2.852 | 0.003 |
-
Базовая единица шт
- В упаковке
- 25 шт
- Габариты
- 120 × 38 × 23
- Вес, кг
- 0.116
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 52 × 21.1 × 27 см
- Вес, кг
- 23.286
- Объём, м³
- 0.03
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (25 шт)
- В упаковке
- 25 шт
- Габариты
- 19.5 × 12.1 × 12.1 см
- Вес, кг
- 2.852
- Объём, м³
- 0.003
- EAN / GTIN
