REXANT

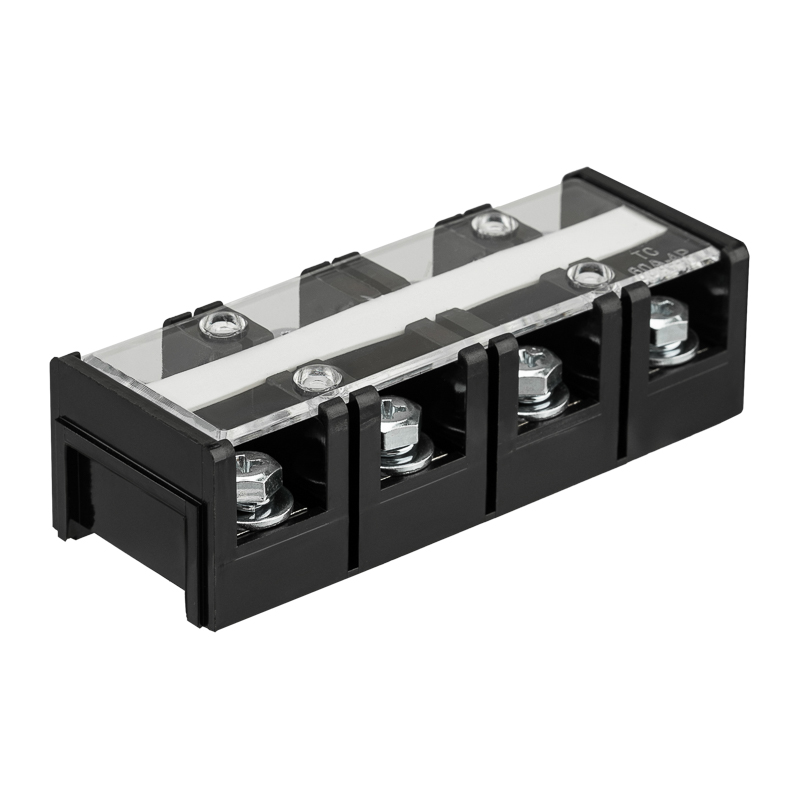

Блок зажимов клеммный БЗН ТС-604 16мм2 60A 4 пары REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение660 В
Длина111 мм
Рабочая температура-40–50 °C
Ширина или размер ячейки41 мм
Сечение одножильного жёсткого провода2.5–16 мм кв.
Поперечн. сечение подключ. тонкопроволочного провода с наконечником2.5–16 мм кв.
Сечение многожильного провода без наконечника2.5–16 мм кв.
Сечение многожильного гибкого провода2.5–16 мм кв.
Описание и назначение
Блок клеммных зажимов БЗН серии ТС используется для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия. Применяется в электрических силовых цепях, устанавливаемых на монтажную панель.

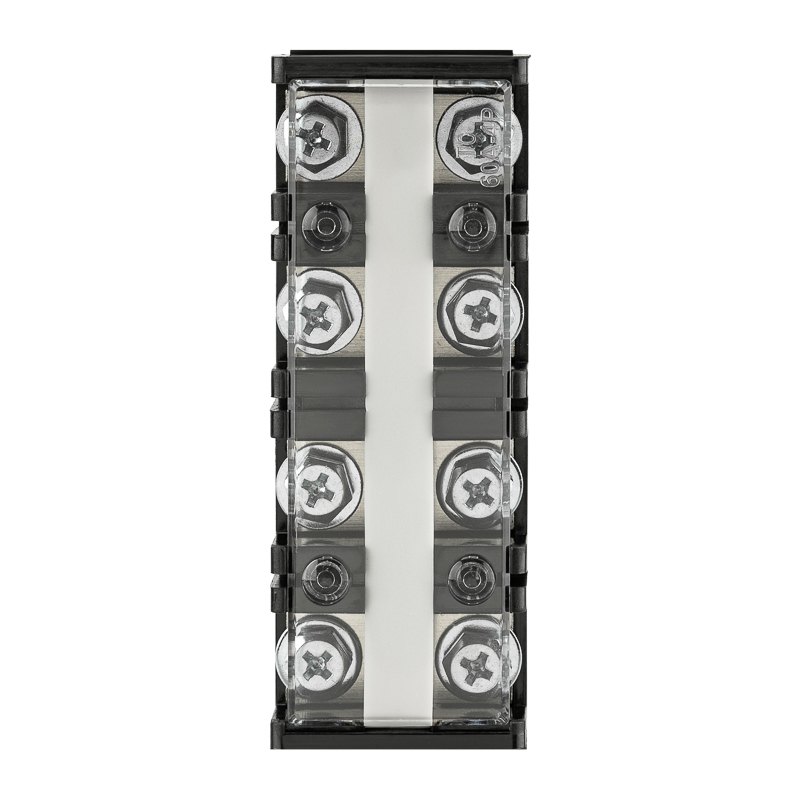

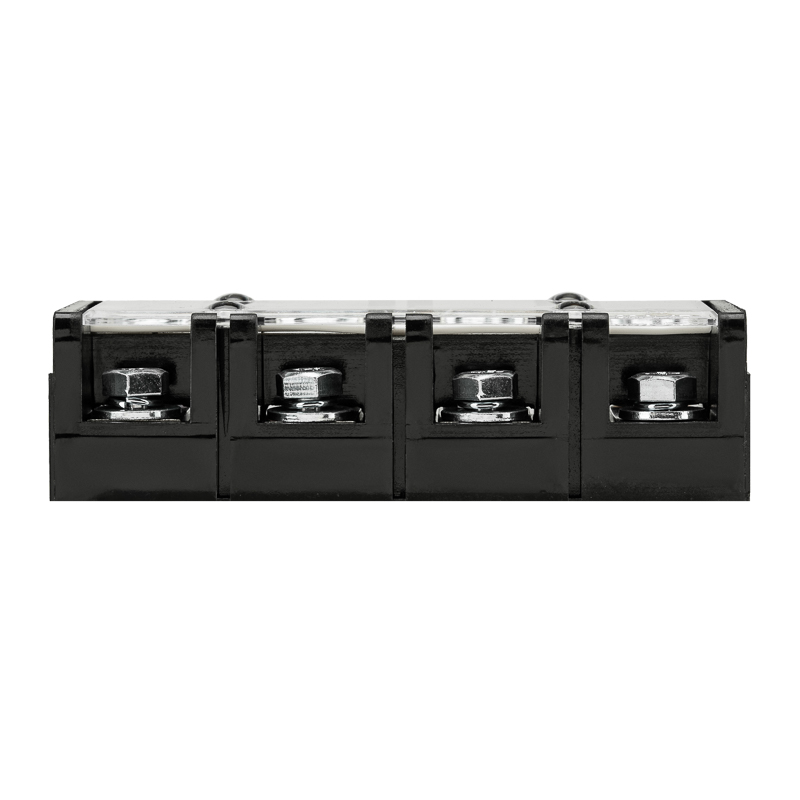

Для изоляции проводников предусмотрены разделительные перегородки. В целях обеспечения электробезопасности соединения закрыты прозрачной крышкой.
Корпус выполнен из АБС-пластика, не поддерживающего горение. Надежное электрическое соединение обеспечивается благодаря токоведущей шине из латуни и анодированным стальным винтам.
Для удобства обозначения в центре зажима предусмотрена маркировочная полоса.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–50 |
|---|---|
| Рабочая температураEF002393 | -40–50 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 660 В |
|---|---|
| Количество полюсовEF001391 | 4 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 60 А |
| Номинальное напряжениеданные поставщика | 660 В |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Материал корпусаEF001596 | Карболит |
| Материал изоляции корпусаEF007543 | Карболит |
Монтаж и подключение 1
| Тип монтажаEF000003 | Непосредственная установка |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | БЗН |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сверху |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 111 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 41 мм |
| Сечение одножильного жёсткого проводаEF007337 | 2.5–16 мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечникомEF007339 | 2.5–16 мм кв. |
| Сечение многожильного провода без наконечникаEF007341 | 2.5–16 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 2.5–16 мм кв. |
| Высота изделияданные поставщика | 3 см |
| Длина изделияданные поставщика | 11.1 см в единицах производителя |
| Ширина изделияданные поставщика | 4.1 см |

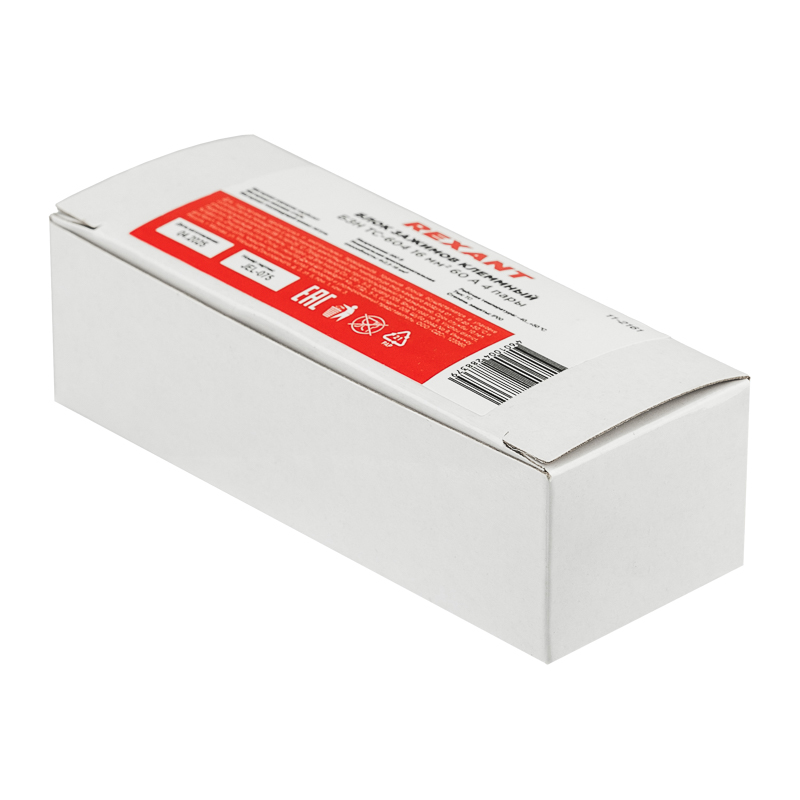

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 11.6 × 4 × 3.3 | 0.171 | — | |
| Групповая упаковка спец упаковка кор (160 шт) | 160 шт | 45.5 × 29.5 × 25.5 см | 28.21 | 0.034 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 11.6 × 4 × 3.3
- Вес, кг
- 0.171
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (160 шт)
- В упаковке
- 160 шт
- Габариты
- 45.5 × 29.5 × 25.5 см
- Вес, кг
- 28.21
- Объём, м³
- 0.034
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
