REXANT

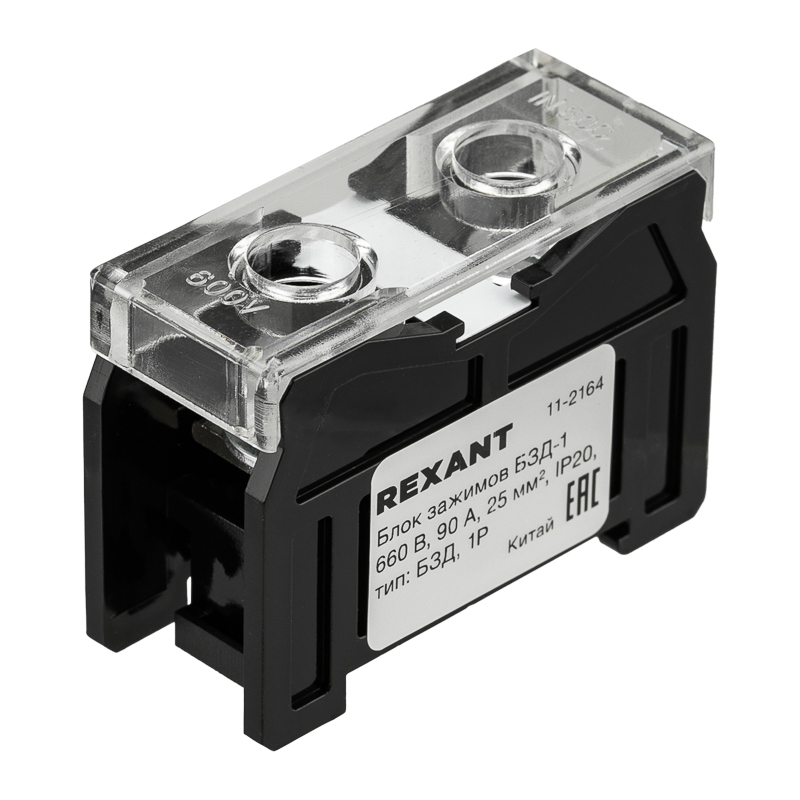

Блок зажимов клеммный БЗД 1-полюсный 25 мм2 90A на DIN-рейку REXANT
ИсточникКаталог SDS_Group
КлассификацияEC001284
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин раб напряжение660 В
Длина55 мм
Рабочая температура-40–50 °C
Ширина или размер ячейки23 мм
Сечение одножильного жёсткого провода2.5–25 мм кв.
Поперечн. сечение подключ. тонкопроволочного провода с наконечником2.5–25 мм кв.
Сечение многожильного провода без наконечника2.5–25 мм кв.
Сечение многожильного гибкого провода2.5–25 мм кв.
Описание и назначение
Блок клеммных зажимов типа БЗД служит для соединения алюминиевых или медных проводников в электрических силовых цепях, устанавливаемых на монтажную панель через DIN-рейку.

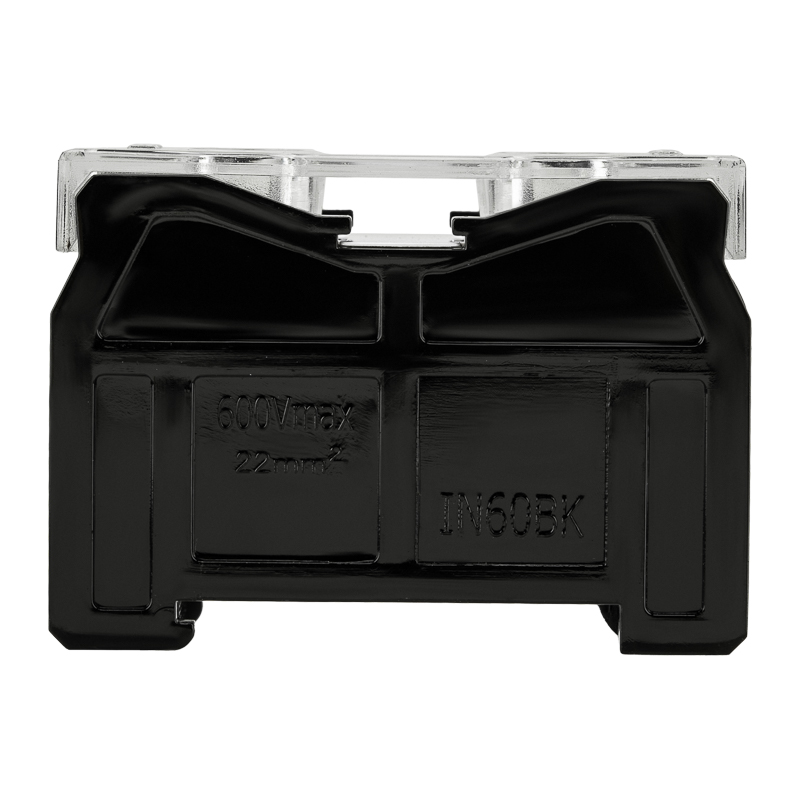

Корпус выполнен из карболита, не поддерживающего горение. Закрыт прозрачной крышкой.

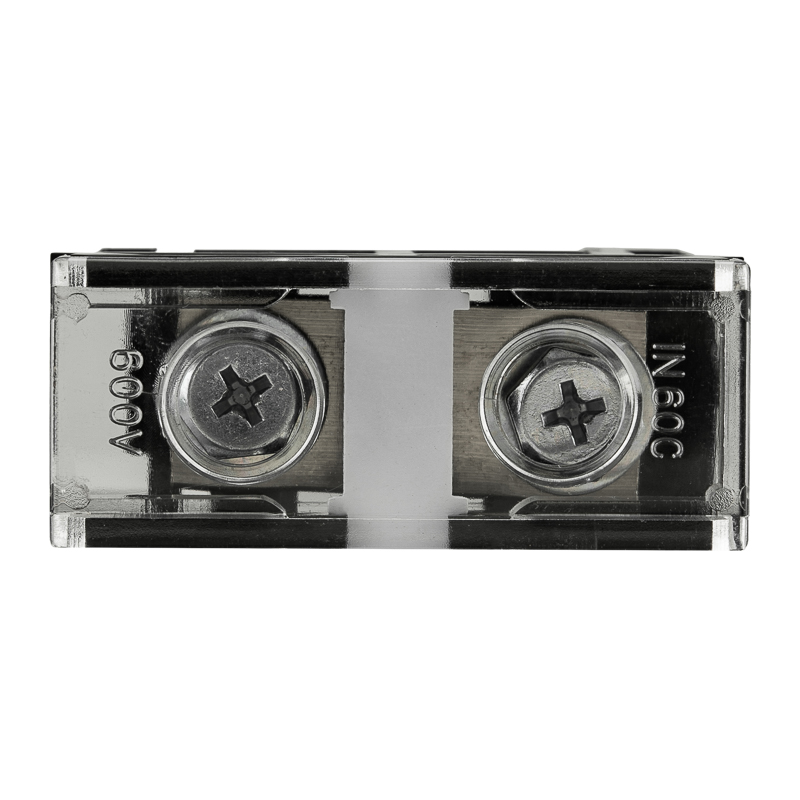

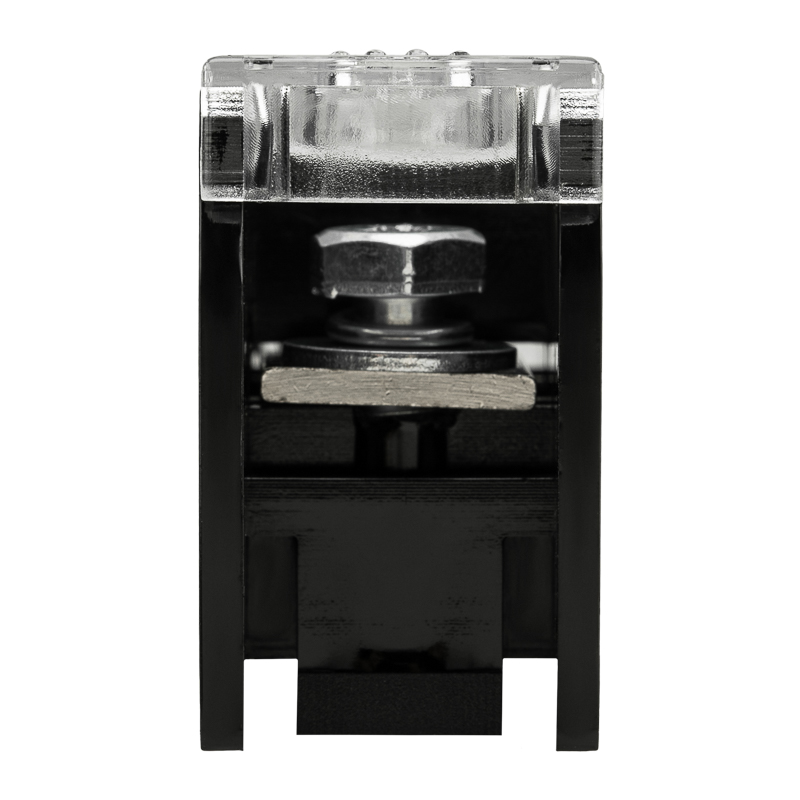

Надежное электрическое соединение обеспечивается благодаря токоведущей шине из латуни и анодированным стальным винтам.
Для удобства обозначения в центре зажима предусмотрена маркировочная полоса.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Температура эксплуатацииEF002386 | -40–50 |
|---|---|
| Рабочая температураEF002393 | -40–50 °C |
| Проверенная на взрывоопасность по Ex eEF008498 | Нет |
Электрические и световые параметры 7
| Номин раб напряжениеEF000228 | 660 В |
|---|---|
| Количество полюсовEF001391 | 1 |
| Количество зажимных клемм на 1 полюсEF002519 | 2 |
| Тип электрич соединения 1EF002526 | Винтовое соединение |
| Тип электрич соединения 2EF002527 | Винтовое соединение |
| Номин ток InEF008250 | 90 А |
| Номинальное напряжениеданные поставщика | 660 В |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Материал корпусаEF001596 | Карболит |
| Материал изоляции корпусаEF007543 | Карболит |
Монтаж и подключение 1
| Тип монтажаEF000003 | DIN-рейка/винт |
|---|
Классификация и назначение 4
| Применениеданные поставщика | Соединение проводников |
|---|---|
| Серияданные поставщика | БЗД |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
| Тип изделия/компонентаданные поставщика | Зажим ЗВИ |
Прочие характеристики 3
| Требуется торцевая изолирующая пластинаEF002525 | Нет |
|---|---|
| ПрозрачныйEF006243 | Нет |
| Место соединенияEF008219 | Сверху |
Размеры и упаковка
Изделие
| ДлинаEF001438 | 55 мм |
|---|---|
| Ширина или размер ячейкиEF002522 | 23 мм |
| Сечение одножильного жёсткого проводаEF007337 | 2.5–25 мм кв. |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечникомEF007339 | 2.5–25 мм кв. |
| Сечение многожильного провода без наконечникаEF007341 | 2.5–25 мм кв. |
| Сечение многожильного гибкого проводаEF007343 | 2.5–25 мм кв. |
| Длина изделияданные поставщика | 5.5 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт | 10 шт | 55 × 23 × 40 | 0.042 | — | |
| Базовая единица шт (1 шт) | 1 шт | — | — | — | |
| Групповая упаковка спец упаковка кор (500 шт) | 500 шт | 43.7 × 34.1 × 25.7 см | 20.748 | 0.038 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 12.1 × 5.7 × 8.2 см | 0.401 | 0.001 |
-
Базовая единица шт
- В упаковке
- 10 шт
- Габариты
- 55 × 23 × 40
- Вес, кг
- 0.042
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- —
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (500 шт)
- В упаковке
- 500 шт
- Габариты
- 43.7 × 34.1 × 25.7 см
- Вес, кг
- 20.748
- Объём, м³
- 0.038
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 12.1 × 5.7 × 8.2 см
- Вес, кг
- 0.401
- Объём, м³
- 0.001
- EAN / GTIN
