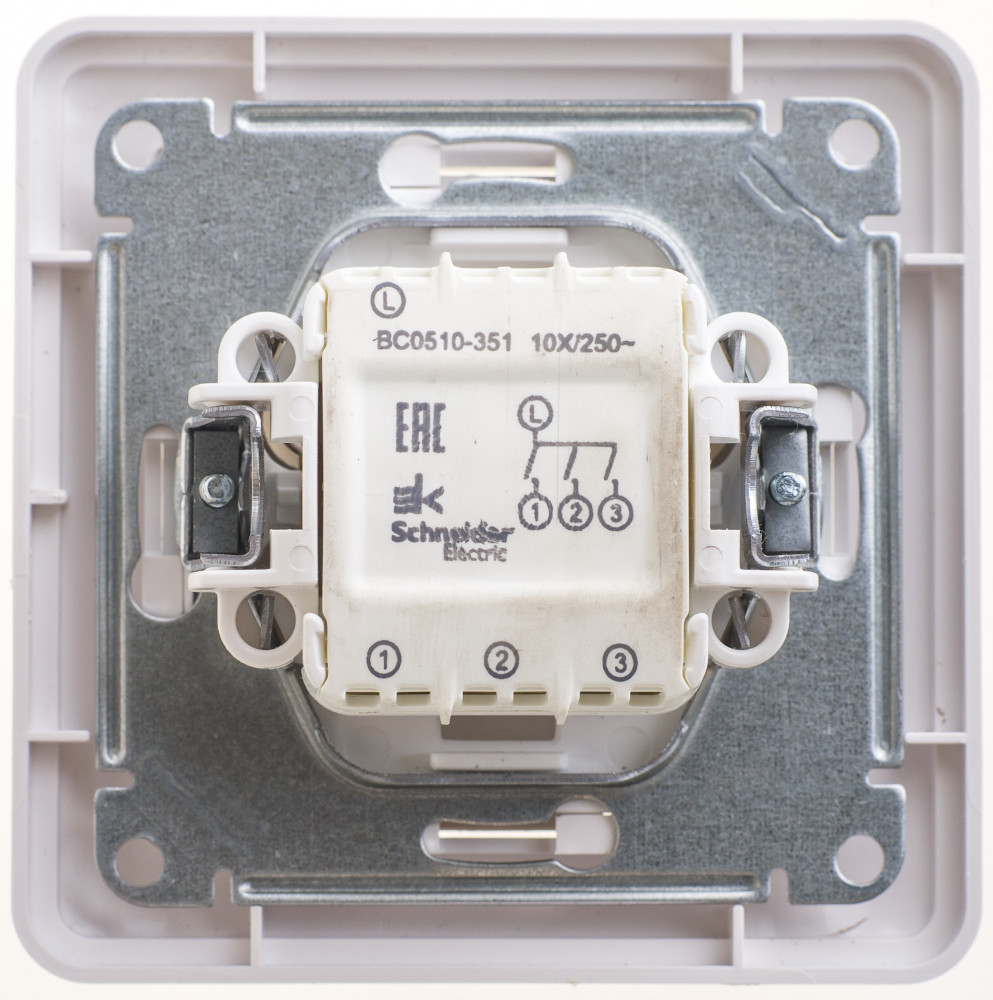

W59 3-клавишный ВЫКЛЮЧАТЕЛЬ, 10АХ, механизм, БЕЛЫЙ
Systeme Electric · артикул VS0510-351-1-86
Изображение может отличаться от конкретного исполнения.
Systeme Electric
W59 3-клавишный ВЫКЛЮЧАТЕЛЬ, сх.1+1+1, 10АХ, в сборе, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. напряжение250 В
Номин. ток10 А
Коммутируем. нагрузка для люминесц. ламп10 Fluorescent lamp rat
Ширина устройства85 мм
Высота устройства85 мм
Глубина устройства40 мм
Способ монтажаВнутренний / скрытый
Тип комплектацииВ сборе с корпусом/рамкой
Описание и назначение
Выключатель Systeme Electric (ранее Schneider Electric) W59 (в сборе, цвет белый) 3-клавишный подходит для сетей 250 В, на ток до 10 А. Трёхклавишный выключатель позволяет управлять тремя источниками света с одной точки. Серебряные контактные группы выключателей обеспечивают надёжный электрический контакт и пожаробезопасность. Корпус изделия выполнен из высококачественного ABS-пластика.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Степень защиты (IP)данные поставщика | IP20 |
Электрические и световые параметры 5
| Номин. напряжениеEF000002 | 250 В |
|---|---|
| Тип включения/управленияEF000006 | Клавиша/кнопка |
| Номин. токEF000227 | 10 А |
| Номинальный токданные поставщика | 10 в единицах производителя |
| Описание полюсовданные поставщика | 1P |
Материалы и конструкция 8
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Модульное исполнениеEF001126 | Нет |
| Вид/ марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевая |
| Цветовой оттенокданные поставщика | белый |
Монтаж и подключение 10
| Способ монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Да |
| Способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Да |
| Установка в кабель-каналEF002440 | Нет |
| Тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Выключатель 3х1-полюс. |
| Соединения – клеммыданные поставщика | винтовые зажимы |
| Тип контактовданные поставщика | 3 Н.О. |
| Тип монтажаданные поставщика | скрытый |
Механические характеристики 1
| Коммутируем. нагрузка для люминесц. лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 8
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Тип подсветкиEF001401 | В комплект не входит |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | управление |
| Серияданные поставщика | W59 |
| Тип приводаданные поставщика | кнопка |
| Тип продуктаданные поставщика | выключатель нагрузки |
Прочие характеристики 19
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 3 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Отделка поверхностиEF006569 | Глянцевый |
| Подходит для степени защиты (IP)EF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Количество постовданные поставщика | 3-постовая |
| Комплектация изделияданные поставщика | механизм в сборе |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Режим фиксацииданные поставщика | винтами |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Функция переключенияданные поставщика | 1-полюсн. на 1 направление |
| Экологическая отчетнстьданные поставщика | ENVPEP130201EN |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 85 мм |
|---|---|
| Высота устройстваEF008809 | 85 мм |
| Глубина устройстваEF008810 | 40 мм |
