Лицевая плата W45 2мод (45х45) 1xKeystone Алюминий
Systeme Electric · артикул RIN-144-AL
Изображение может отличаться от конкретного исполнения.
Systeme Electric

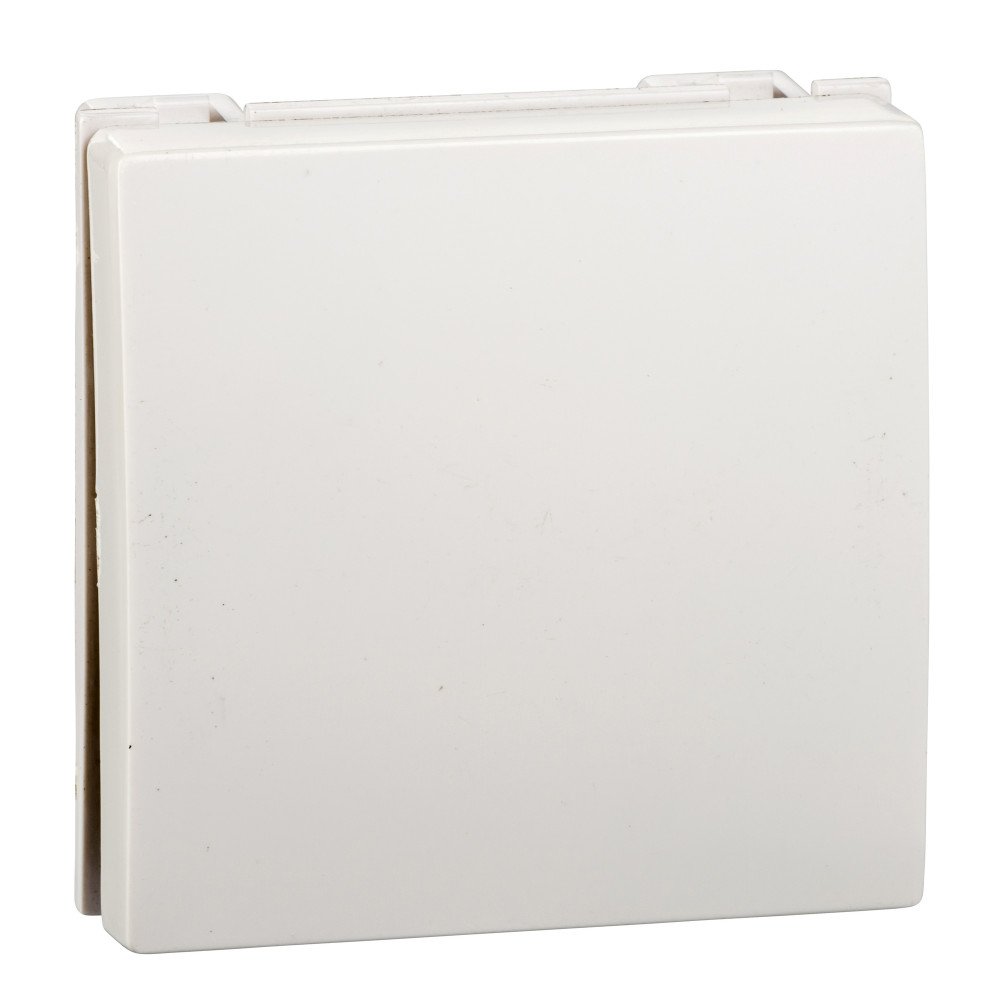

ВЫКЛЮЧ. В45 СУ 1КЛ.ДЛЯ К/К.БЕЛ. RAL901
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. напряжение250 В
Номин. ток10 А
Коммутируем. нагрузка для люминесц. ламп10 Fluorescent lamp rat
Ширина устройства45 мм
Высота устройства45 мм
Глубина устройства35 мм
Способ монтажаВнутренний / скрытый
Тип комплектацииМеханизм с накладкой
Описание и назначение
Модульный одинарный 1-клавишный выключатель W45 Systeme Electric (ранее Schneider Electric) скрытой установки, для сетей 250 В, на ток 10 А. Размер - 45х45 мм, размер в модулях - 2 модуля. Тип контактов - винтовые. Применяется в электромонтажных системах (кабель-каналы, лючки, колонны и мини-колонны), использующих модульные ЭУИ стандарта 45х45 мм. Совместима с розеточными лючками MultiDesk. Цвет: белый RAL9010.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Не содержит (без) галогеновEF000025 | Да |
|---|---|
| Степень защиты ipданные поставщика | IP20 |
Электрические и световые параметры 5
| Номин. напряжениеEF000002 | 250 В |
|---|---|
| Тип включения/управленияEF000006 | Клавиша/кнопка |
| Номин. токEF000227 | 10 А |
| Номинальный токданные поставщика | 10 AX в 250 V переменный ток в единицах производителя |
| Описание полюсовданные поставщика | 1P |
Материалы и конструкция 10
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Прочее |
| Модульное исполнениеEF001126 | Да |
| Вид/ марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Материалданные поставщика | ABS (акрилонитрил-бутадиен-стирол): центре пластины в единицах производителя |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевая |
| Цветовой оттенокданные поставщика | белый |
Монтаж и подключение 10
| Способ монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Выключатель 1-полюс. |
| Соединения – клеммыданные поставщика | винтовые зажимы 2.5-2.5 мм² жесткий кабель |
| Тип контактовданные поставщика | 1 Н.О. |
| Тип монтажаданные поставщика | открытый |
Механические характеристики 1
| Коммутируем. нагрузка для люминесц. лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 9
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип подсветкиEF001401 | В комплект не входит |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Область примененияданные поставщика | управление |
| Серияданные поставщика | W45 |
| Серия продуктаданные поставщика | W45 |
| Стандартыданные поставщика | ГОСТ Р 51324.1:2005 |
| Тип продуктаданные поставщика | выключатель нагрузки |
Прочие характеристики 21
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Отделка поверхностиEF006569 | Глянцевый |
| Подходит для степени защиты (IP)EF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Количество модулей (для модульных серий)EF009573 | 1 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Комплектация изделияданные поставщика | механизм в сборе |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Режим фиксацииданные поставщика | защёлкивание |
| Сегмент рынкаданные поставщика | рынок жилья |
| Сертификатыданные поставщика | ГОСТ Р |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Функция переключенияданные поставщика | на 1 направление |
| Экологическая отчетнстьданные поставщика | ENVPEP130201EN |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 45 мм |
|---|---|
| Высота устройстваEF008809 | 45 мм |
| Глубина устройстваEF008810 | 35 мм |
| Длина зачистки проводовданные поставщика | 9 мм |
