Kranz

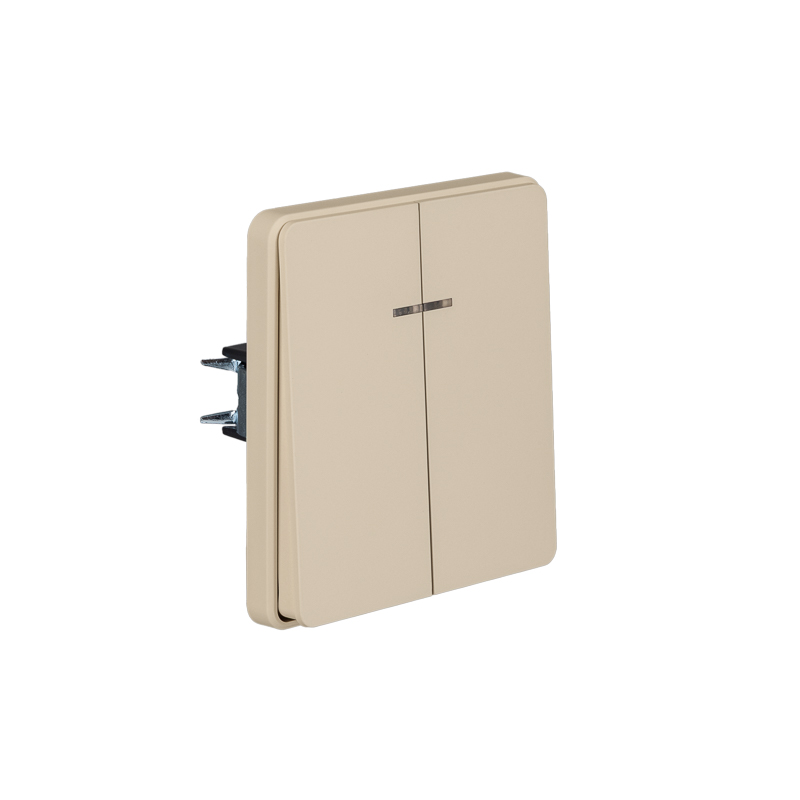

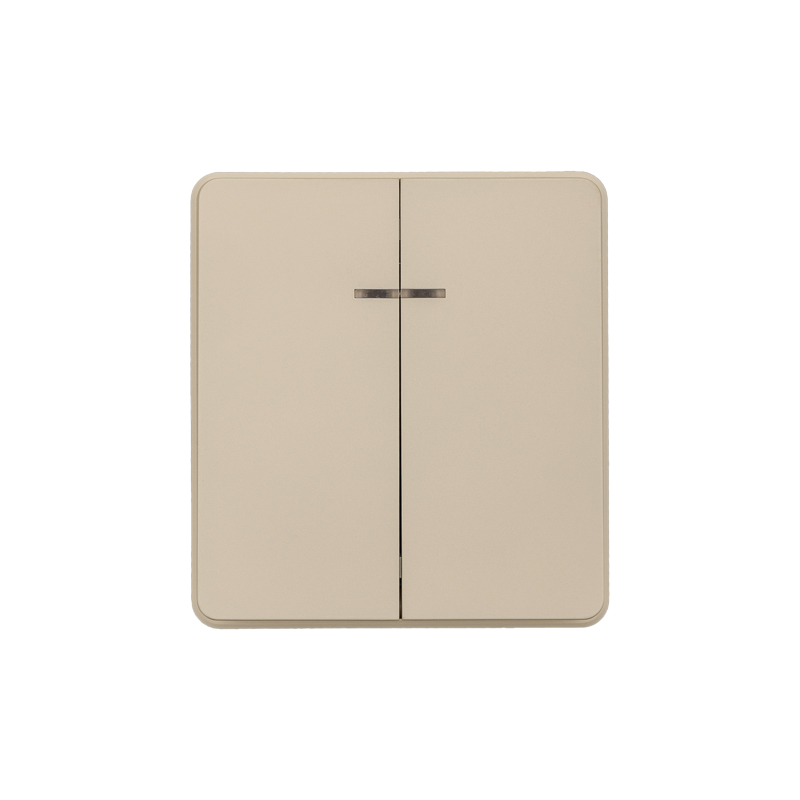

Выключатель ROUND 2 кл с подсветкой 10А с/у шелк KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Запросить возможность поставки
Отправьте запрос — проверим доступность и срок по актуальным данным поставщика.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение230 В
Номин ток10 А
Ширина устройства70 мм
Высота устройства70 мм
Глубина устройства40 мм
Тип монтажаВнутренний / скрытый
Тип комплектацииМеханизм с накладкой
Тип включения или управленияКлавиша/кнопка
Описание и назначение

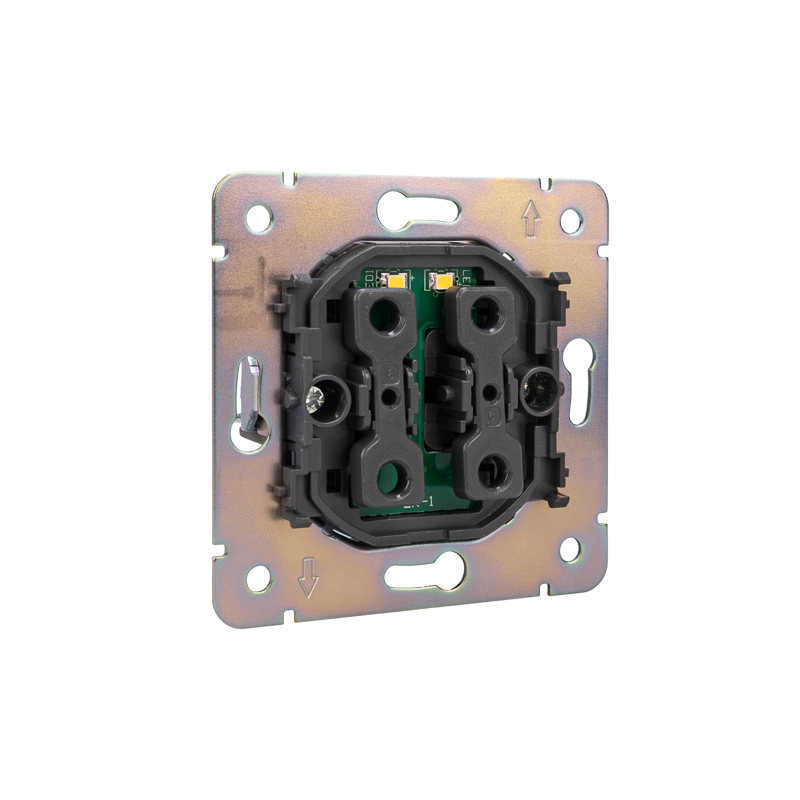

Механизм двухклавишного выключателя скрытой установки KRANZ предназначен для подключения к электрической сети внутри помещений. Используется для включения и отключения одного или двух однофазных потребителей в электрических сетях переменного тока.
Подсветка позволяет без труда найти выключатель в темном помещении.
Благодаря лаконичной форме корпуса устройство гармонично дополнит любой интерьер.
Сечение проводников составляет 1,5-2,5 мм².
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–45 |
Электрические и световые параметры 4
| Номин напряжениеEF000002 | 230 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Номин. напряжениеEF003977 | 220–250 |
Материалы и конструкция 4
| ЦветEF000007 | Шелк |
|---|---|
| Модульное исполнениеEF001126 | Нет |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Поликарбонат |
Монтаж и подключение 7
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |

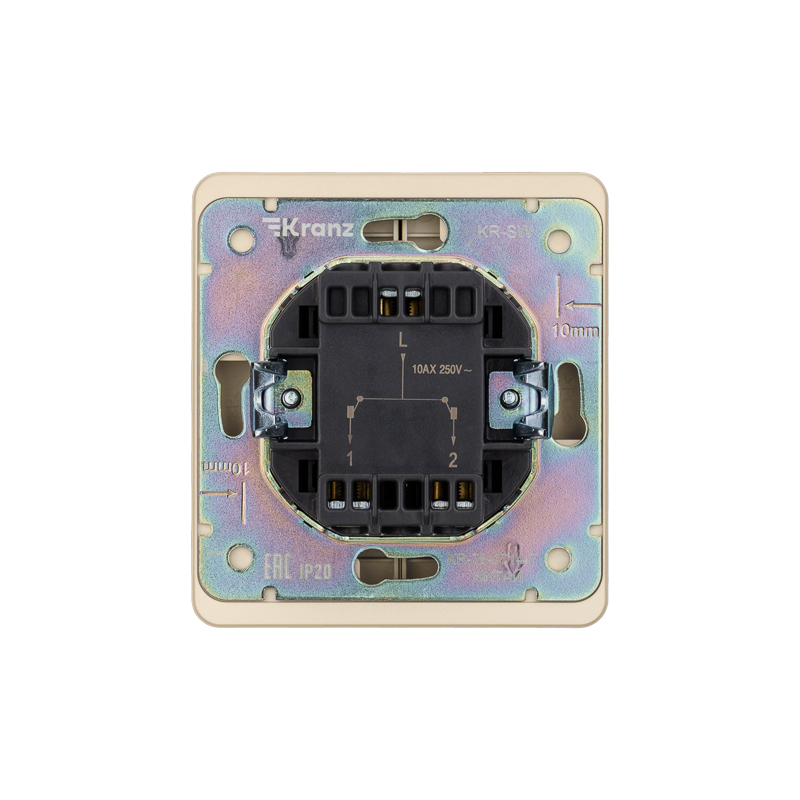

| Схема подключенияEF002960 | Выключатель 2-полюс. |
Классификация и назначение 6
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип подсветкиEF001401 | Светодиод. (LED) несменная |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Применениеданные поставщика | Управление светом |
| Серияданные поставщика | ROUND |
| Тип изделияданные поставщика | Выключатель |
Прочие характеристики 11
| ПодсветкаEF000134 | Светодиод. (LED) подсветка |
|---|---|
| Количество клавишEF003816 | 2 |
| Возвратно-нажимнойEF003895 | Нет |
| Суппорт (опорное кольцо)EF005709 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С полем для надписиEF009419 | Нет |
| Функция подсветкиEF009420 | В положении включено |
| WIFI Сетьданные поставщика | Нет (без) |
| Подсветкаданные поставщика | true в единицах производителя |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 70 мм |
|---|---|
| Высота устройстваEF008809 | 70 мм |
| Глубина устройстваEF008810 | 40 мм |
| Высота изделияданные поставщика | 7 см |
| Длина изделияданные поставщика | 4 см |
| Ширина изделияданные поставщика | 7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 9.1 × 8 × 4 | 0.135 | 0.001 | |
| Групповая упаковка кор (100 шт) | 100 шт | 52 × 37 × 27.3 см | 15.48 | 0.053 | |
| Групповая упаковка упак (10 шт) | 10 шт | 25.3 × 17.3 × 9.7 см | 1.496 | 0.004 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 9.1 × 8 × 4
- Вес, кг
- 0.135
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 52 × 37 × 27.3 см
- Вес, кг
- 15.48
- Объём, м³
- 0.053
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 25.3 × 17.3 × 9.7 см
- Вес, кг
- 1.496
- Объём, м³
- 0.004
- EAN / GTIN
