Изображение может отличаться от конкретного исполнения.
Kranz

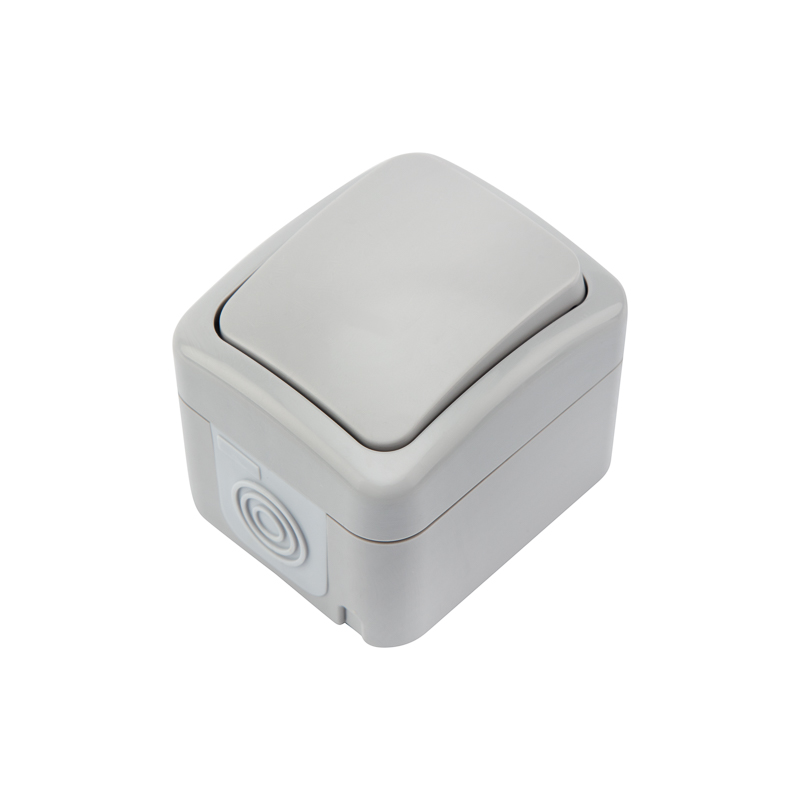

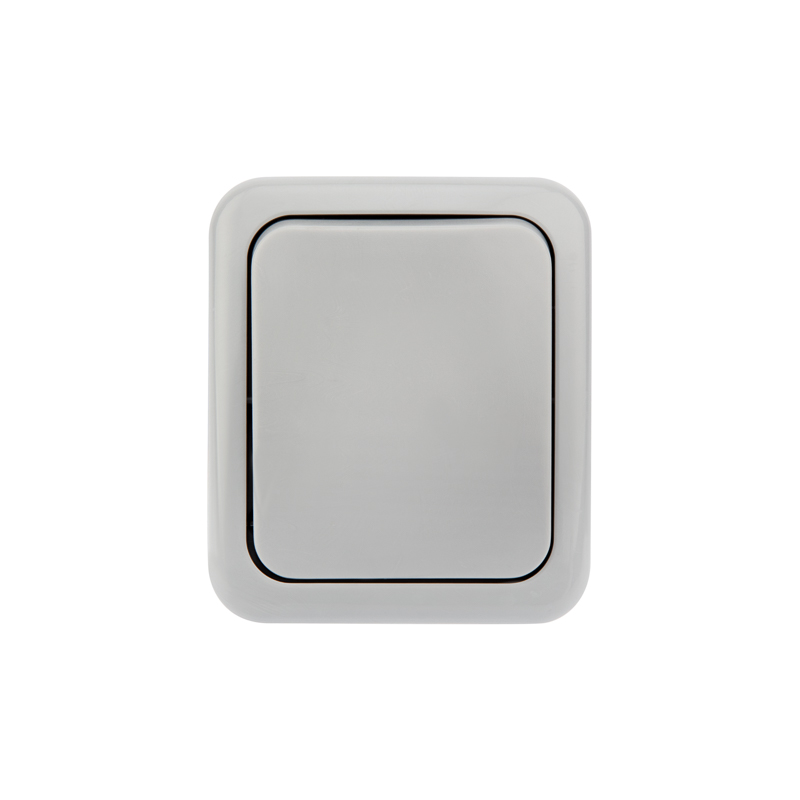

Выключатель одноклавишный IP54 о/у, серый мини KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение220 В
Номин ток10 А
Ширина устройства60 мм
Высота устройства70 мм
Глубина устройства50 мм
Тип монтажаОткрытой установки
Тип комплектацииВ сборе с корпусом/рамкой
Тип включения или управленияКлавиша/кнопка
Описание и назначение
Одноклавишный выключатель предназначен для организации электроснабжения. Подходит для установки в сухом помещении, а также во влажной и пыльной среде.

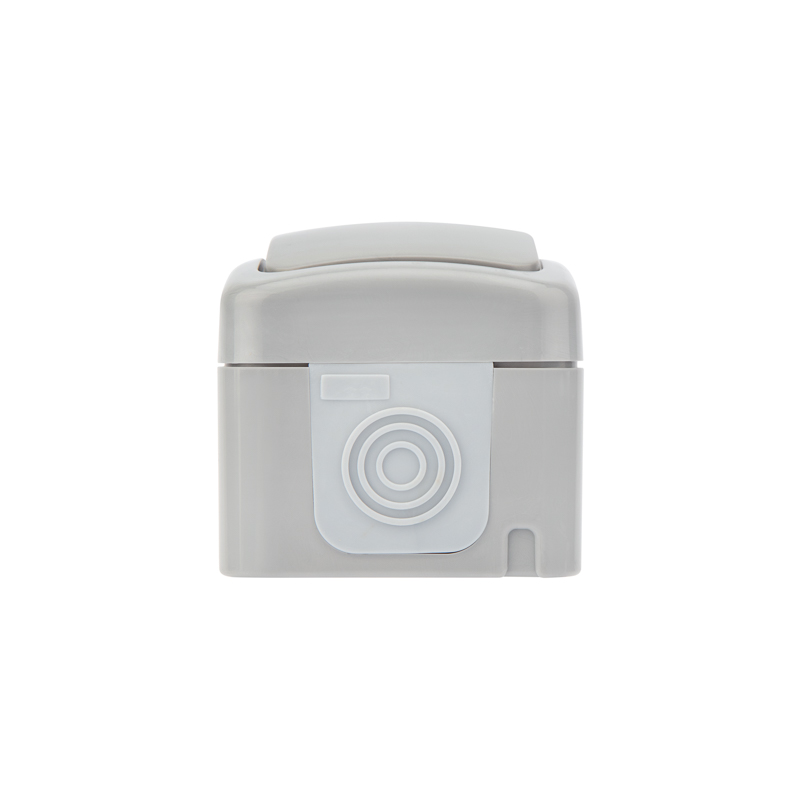

Выключатель отлично подойдет для дачи, ванной комнаты, бассейна и улицы при наличии навеса, защищающего от прямого попадания влаги. С обеих сторон выключателя находятся ступенчатые герметичные вводы, которые позволяют адаптировать изделие под различные диаметры кабеля.
Благодаря лаконичной и компактной форме корпуса выключатель с легкостью впишется в любой интерьер.
Сечение проводников: 1,5-2,5 мм².
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -25–40 |
Электрические и световые параметры 3
| Номин напряжениеEF000002 | 220 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
Материалы и конструкция 5
| ЦветEF000007 | Серый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Декоративное |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 7047 |
Монтаж и подключение 7
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |

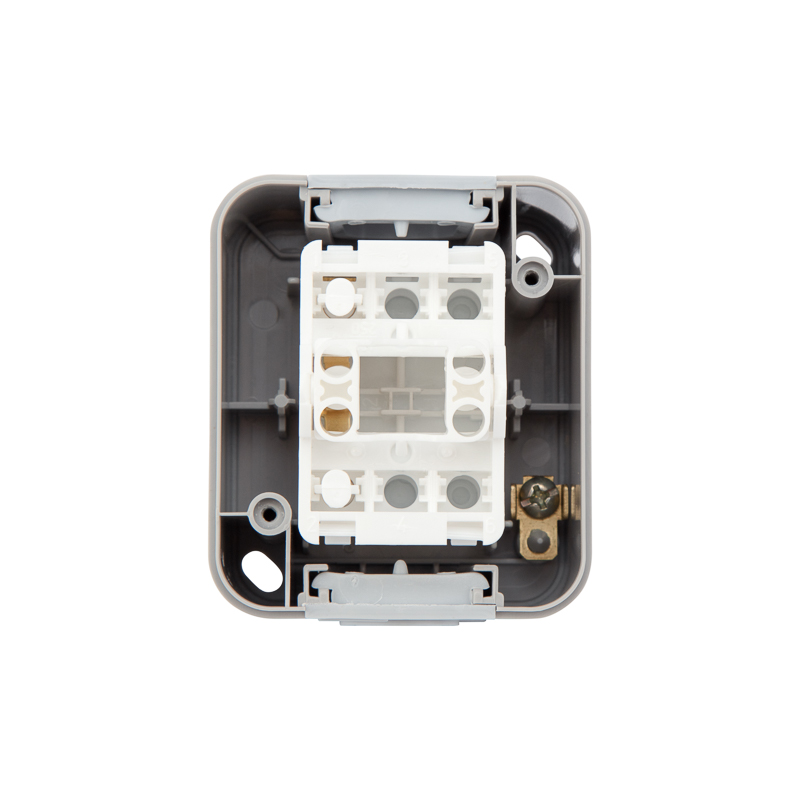

| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |

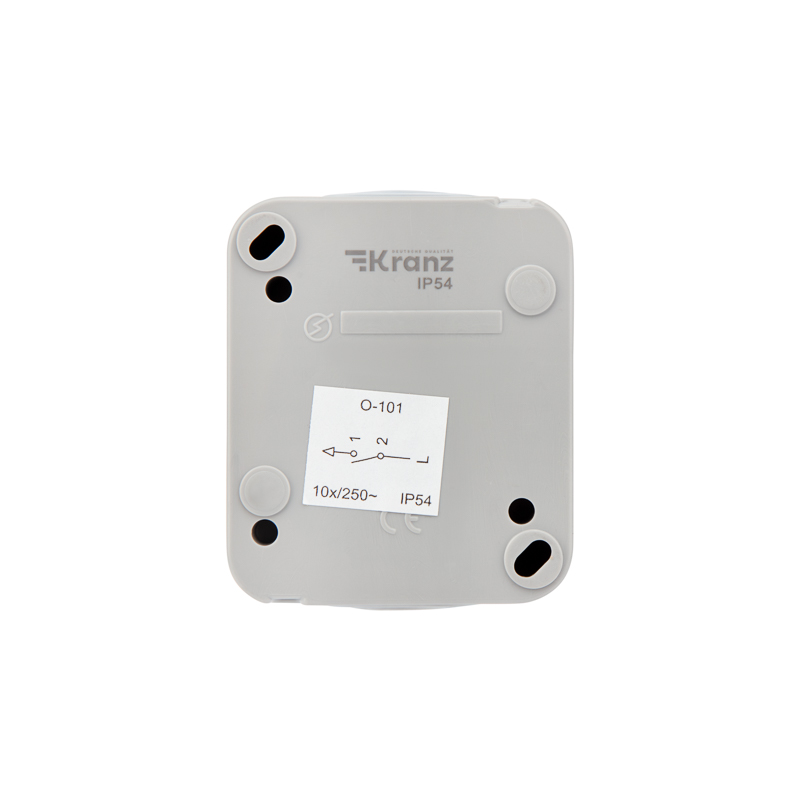

| Схема подключенияEF002960 | Выключатель 1-полюс. |
Классификация и назначение 5
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Применениеданные поставщика | Управление светом |
| Серияданные поставщика | Mini OG |
| Тип изделияданные поставщика | Выключатель |
Прочие характеристики 8
| ПодсветкаEF000134 | Без подсветки |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP54 |
| С полем для надписиEF009419 | Нет |
| WIFI Сетьданные поставщика | Нет (без) |
| Подсветкаданные поставщика | false в единицах производителя |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 60 мм |
|---|---|
| Высота устройстваEF008809 | 70 мм |
| Глубина устройстваEF008810 | 50 мм |
| Высота изделияданные поставщика | 5 см |
| Длина изделияданные поставщика | 6 см |
| Ширина изделияданные поставщика | 7 см |

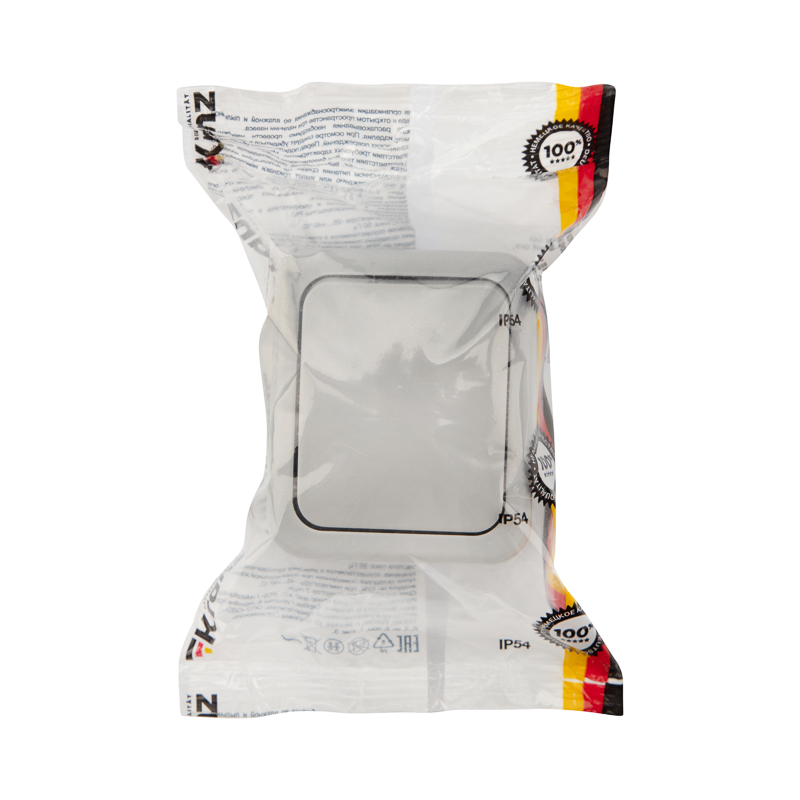

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 6.6 × 7.2 × 6 | 0.083 | — | |
| Групповая упаковка упак (24 шт) | 24 шт | 24.1 × 18.2 × 19.4 см | 2.147 | 0.009 | |
| Групповая упаковка упак (288 шт) | 288 шт | 40.4 × 74 × 43.9 см | 27.097 | 0.131 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 6.6 × 7.2 × 6
- Вес, кг
- 0.083
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка упак (24 шт)
- В упаковке
- 24 шт
- Габариты
- 24.1 × 18.2 × 19.4 см
- Вес, кг
- 2.147
- Объём, м³
- 0.009
- EAN / GTIN
-
Групповая упаковка упак (288 шт)
- В упаковке
- 288 шт
- Габариты
- 40.4 × 74 × 43.9 см
- Вес, кг
- 27.097
- Объём, м³
- 0.131
- EAN / GTIN
