PRIMER ВК1-22-03-П Выключатель двухклавишный (на 2 модуля) черный IEK
IEK · артикул CKK-40D-VD2-K02
Изображение может отличаться от конкретного исполнения.
IEK

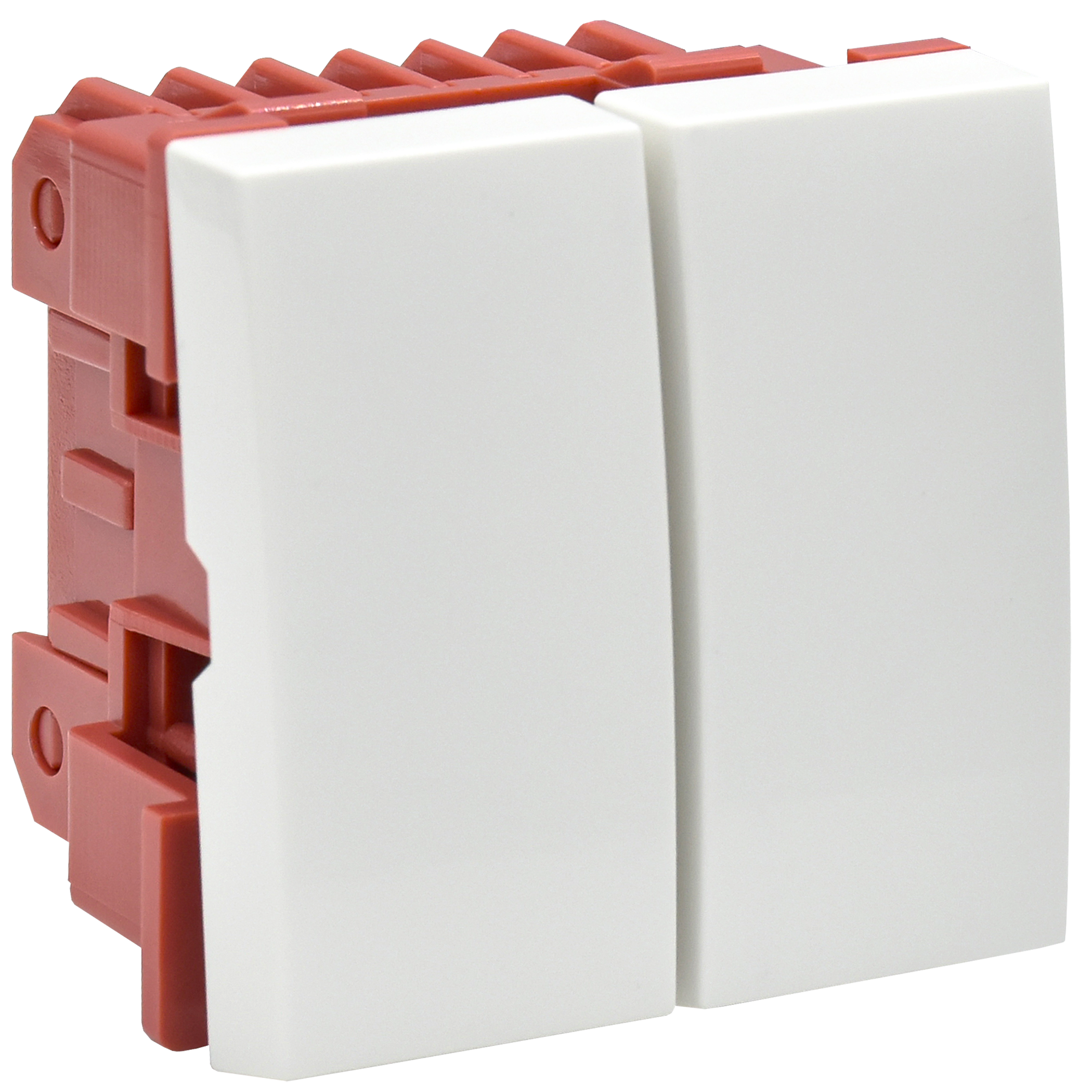

Выключатель двухклавишный ВК1-22-00-П (на 2 модуля) ПРАЙМЕР белый IEK
ИсточникКаталог IEK
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение220
Тип монтажаСкрытого монтажа (в штукатурку)
Тип комплектацииМеханизм с центральной платой
Тип включения или управленияКлавишный (качели)/кнопочный
ЦветБелый
Свободный от галогеновДа
Тип или способ подключенияКлемма винтовая
ПодсветкаБез подсветки
Описание и назначение
Модульные электроустановочные изделия 45х45 серии ПРАЙМЕР предназначены для организации рабочего места с применением кабель-каналов, напольных лючков или розеточных блоков, а также для открытого монтажа в коробки типа КМКУ.
Розетка предназначена для подключения электрических потребителей переменного тока напряжением до 250 В частотой 50 Гц и номинальным током 16 А. В розетке предусмотрены защитные шторки и заземляющие контакты. Количество клавиш - 2 шт. Размеры, ВхШхГ,мм: 45х45х36,6. Цвет - белый.
Размеры модульных ЭУИ ПРАЙМЕР:
1 модуль = 45х22,5 мм
2 модуля (1 пост) = 45х45 мм
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Температура эксплуатацииEF002386 | -15...60 |
Электрические и световые параметры 5
| Номин напряжениеEF000002 | 220 |
|---|---|
| Тип включения или управленияEF000006 | Клавишный (качели)/кнопочный |
| Номин токEF000227 | 10 |
| Количество полюсовEF001391 | 1 |
| ЧастотаEF005455 | 50 Гц |
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9010 |
Монтаж и подключение 5
| Тип монтажаEF000003 | Скрытого монтажа (в штукатурку) |
|---|---|
| Тип или способ подключенияEF000124 | Клемма винтовая |
| Сигнальный контакт состоянияEF001181 | Нет |
| Способ или тип крепленияEF002442 | В распор и на шурупах |
| Схема подключенияEF002960 | Выключатель 2х1-полюсный (двухклавишный) |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 |
|---|
Классификация и назначение 3
| Тип комплектацииEF000005 | Механизм с центральной платой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Глянцев./блестящ./зеркальный |
Прочие характеристики 7
| ПодсветкаEF000134 | Без подсветки |
|---|---|
| Количество клавишEF003816 | 2 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Количество модулей (модульных систем)EF009573 | 1 |
Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица КОРОБКА/БОКС | 1 шт | 0.05 × 0.05 × 0.04 см | 0.057 | 0.00016 | |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.245 × 0.1 × 0.052 м | 0.57 | 0.0016 | |
| TRANSPORTING КОРОБКА/БОКС | 100 шт | 0.28 × 0.26 × 0.22 м | 5.7 | 0.016 |
-
Базовая единица КОРОБКА/БОКС
- В упаковке
- 1 шт
- Габариты
- 0.05 × 0.05 × 0.04 см
- Вес, кг
- 0.057
- Объём, м³
- 0.00016
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.245 × 0.1 × 0.052 м
- Вес, кг
- 0.57
- Объём, м³
- 0.0016
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 100 шт
- Габариты
- 0.28 × 0.26 × 0.22 м
- Вес, кг
- 5.7
- Объём, м³
- 0.016
- EAN / GTIN
