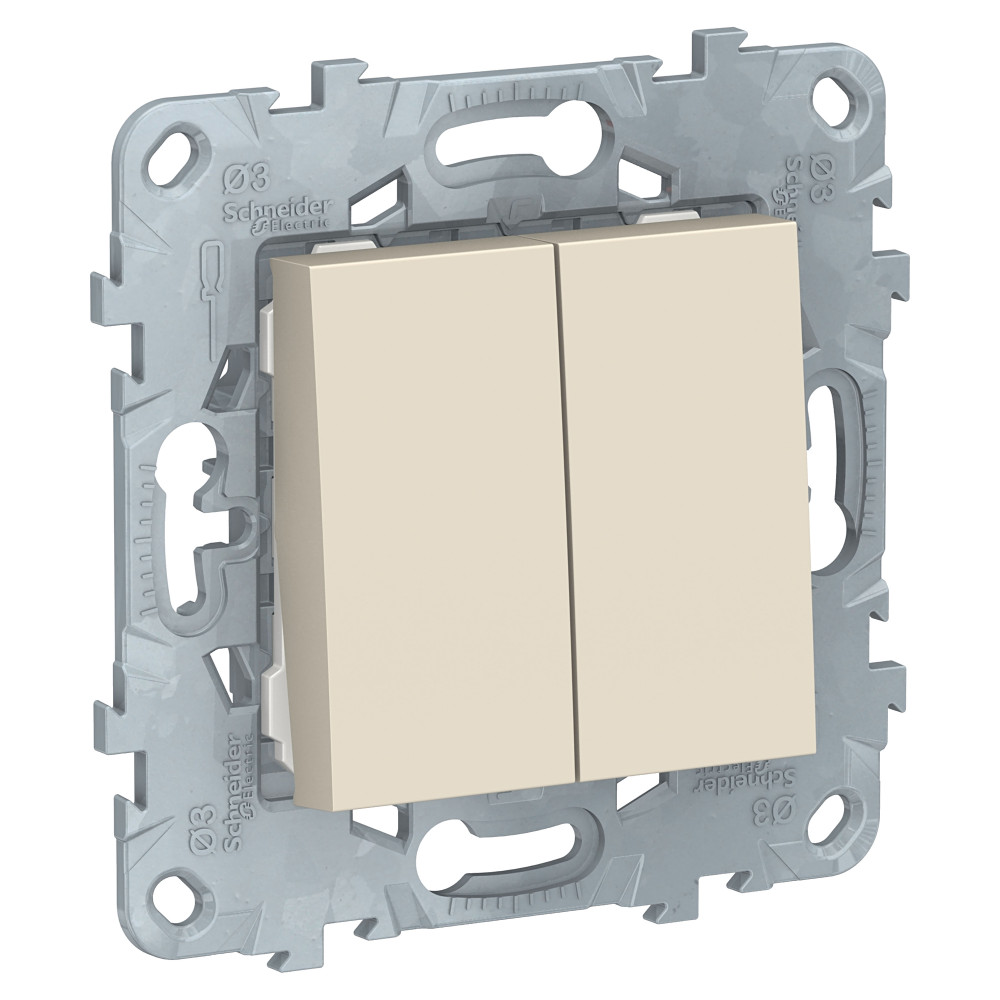

UNICA NEW выключатель 2-клавишный, сх. 5, 10 AX, 250 В, бежевый

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Свободный от галогеновEF000025	Нет
Рабочая температураданные поставщика	-5-40 °C
Степень защиты ikданные поставщика	IK04
Степень защиты ipданные поставщика	IP21 D
Температура окружающей среды при храненииданные поставщика	-5-50 °C
Электрическая износостойкостьданные поставщика	20000 циклы, cos phi = 0.6

Электрические и световые параметры 7

Номин напряжениеEF000002	250 В
Тип включения или управленияEF000006	Клавиша/кнопка
Номин токEF000227	10 А
Номинальный токданные поставщика	10 AX в 250 V переменный ток 50/60 Гц в единицах производителя
Сигнальная лампаданные поставщика	without LED
Сопротивление изоляцииданные поставщика	> 5 МОм в 500 В
Электрическая прочность изоляцииданные поставщика	2000 В

Материалы и конструкция 10

ЦветEF000007	Бежевый
Защитное покрытие поверхностиEF000139	Необработанная
Вид или марка материалаEF001257	Термопласт
Цвет по RALEF003882	1013
Изоляционное расстояниеданные поставщика	> 3 mm
Материалданные поставщика	PBT (polybutylene terephthalate) GF31: release button CuZn15: internal link сплав zamak: монт. рама термопластик АБС, устойчивый к УФ излучения: mechanism rocker PC (поликарбонат) GF10 FR: корпус CuZn
Оттенок цветаданные поставщика	бежевый
Оттенок цвета производителяданные поставщика	Бежевый
Тип покрытияданные поставщика	глянцевая
Цветовой оттенокданные поставщика	бежевый (RAL 1013)

Монтаж и подключение 5

Тип монтажаEF000003	Внутренний / скрытый
С монтажной платой/панельюEF000118	Нет
Сигнальный контакт состоянияEF001181	Да
Способ или тип крепленияEF002442	В распор (лапками) и винтами
Соединения – клеммыданные поставщика	безвинтовые зажимы

Механические характеристики 1

Коммутируем нагрузка для люминесц лампEF003888	10 Fluorescent lamp rat

Классификация и назначение 7

Тип поверхностиEF006569	Глянцевый
Информация о ремонтопригодностиданные поставщика	Подлежит замене
Область примененияданные поставщика	управление
Серияданные поставщика	New Unica
Серия продуктаданные поставщика	New Unica
Стандартыданные поставщика	директива по низковольтному оборудованию IEC 60669-1 соответствующий RoHS
Тип продуктаданные поставщика	выключатель нагрузки

Прочие характеристики 24

ПодсветкаEF000134	Нет
Количество клавишEF003816	2
Возвратно-нажимнойEF003895	Да
Выключатель стиральной машиныEF006316	Да
С полем для надписиEF009419	Нет
Количество модулей (модульных систем)EF009573	2
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика	Анализируется
Здоровье и проблемы окружающей средыданные поставщика	не содержащий галогенов
Исполнительное устройстводанные поставщика	клавиша
Количество модулейданные поставщика	2 модуля
Количество на один комплектданные поставщика	10 Флоупак
Комплектация изделияданные поставщика	механизм с монт. рамкой из сплава zamak
Маркировкаданные поставщика	без маркировки
Минимальная отключающая способностьданные поставщика	200 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.3
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Поставляемое оборудованиеданные поставщика	фиксирующая рама
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Режим фиксацииданные поставщика	винты или лапки
Сертификатыданные поставщика	CE Aenor EAC NF
Функция выключателяданные поставщика	2 1-полюсн. на 1 направление
Характеристики окружающей средыданные поставщика	бензин жидкое мыло ацетон спирт аммиак масло стойкий к УФ жидкий стеклоочиститель белизна
Целевой каналданные поставщика	professional

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218	21.15 мм
Ширина устройстваEF008808	74.5 мм
Высота устройстваEF008809	74.5 мм
Глубина устройстваEF008810	34.25 мм
Мин. глубина встраивания монтажной коробкиEF012278	30 мм
Глубина встраиванияданные поставщика	21.15 мм
Сечение кабеляданные поставщика	0-2.5 мм² жесткий кабель 0-2.5 мм² гибкий кабель
