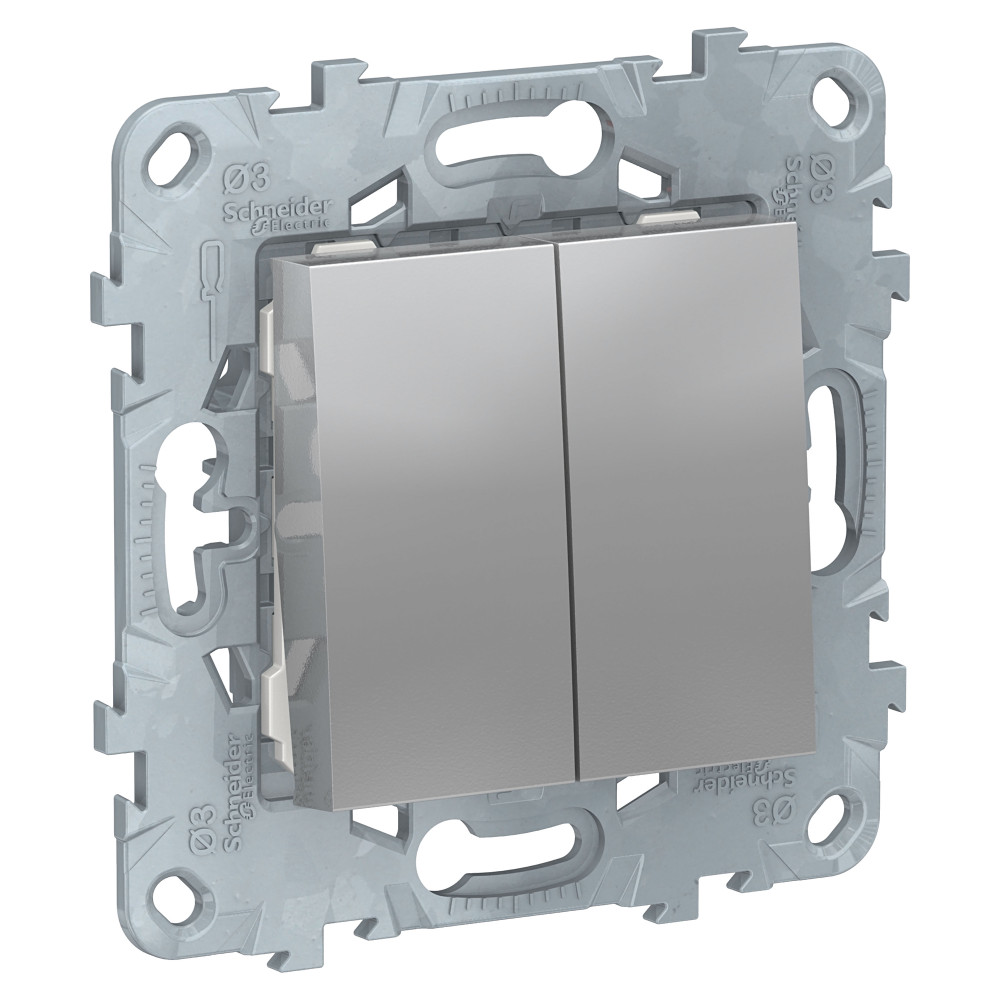

UNICA NEW ВЫКЛ. 2-клав., сх. 5, АЛЮМ

Изображение может отличаться от конкретного исполнения.

Schneider Electric

UNICA NEW ВЫКЛ. 2-клав., сх. 5, АЛЮМ

Артикул: NU521130 ETIM-класс: EC001590 EAN: 3606489457389 Обновлено: 13.03.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин напряжение250 В
Глубина установочная (встраив.)21.15 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства74.5 мм
Высота устройства74.5 мм
Глубина устройства34.25 мм
Мин. глубина встраивания монтажной коробки30 мм

Описание и назначение

Выключатель двухклавишный Schneider Electric UNICA NEW (алюминий) без подсветки предназначен для сетей до 250 В на ток до 10 А.
- 2 нормально открытых контакта.
- Специальные направляющие для облегчения ввода кабеля.
- Двухклавишный выключатель позволяет управлять двумя источниками света из одной точки.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Свободный от галогеновEF000025 Нет
Рабочая температураданные поставщика -5-40 °C
Степень защиты ikданные поставщика IK04
Степень защиты ipданные поставщика IP21 D
Температура окружающей среды при храненииданные поставщика -5-50 °C
Электрическая износостойкостьданные поставщика 20000 циклы, cos phi = 0.6

Электрические и световые параметры 7

Номин напряжениеEF000002 250 В
Тип включения или управленияEF000006 Клавиша/кнопка
Номин токEF000227 10 А
Номинальный токданные поставщика 10 AX в 250 V переменный ток 50/60 Гц в единицах производителя
Сигнальная лампаданные поставщика without LED
Сопротивление изоляцииданные поставщика > 5 МОм в 500 В
Электрическая прочность изоляцииданные поставщика 2000 В

Материалы и конструкция 8

ЦветEF000007 Алюминий
Вид или марка материалаEF001257 Термопласт
Изоляционное расстояниеданные поставщика > 3 mm
Материалданные поставщика PBT (polybutylene terephthalate) GF31: release button CuZn15: internal link сплав zamak: монт. рама термопластик АБС, устойчивый к УФ излучения: mechanism rocker PC (поликарбонат) GF10 FR: корпус CuZn
Оттенок цветаданные поставщика алюминий
Оттенок цвета производителяданные поставщика Алюминий
Тип покрытияданные поставщика painted powder coated
Цветовой оттенокданные поставщика алюминий

Монтаж и подключение 5

Тип монтажаEF000003 Внутренний / скрытый
С монтажной платой/панельюEF000118 Нет
Сигнальный контакт состоянияEF001181 Да
Способ или тип крепленияEF002442 В распор (лапками) и винтами
Соединения – клеммыданные поставщика безвинтовые зажимы

Механические характеристики 1

Коммутируем нагрузка для люминесц лампEF003888 10 Fluorescent lamp rat

Классификация и назначение 7

Тип поверхностиEF006569 Глянцевый
Информация о ремонтопригодностиданные поставщика Подлежит замене
Область примененияданные поставщика управление
Серияданные поставщика New Unica
Серия продуктаданные поставщика New Unica
Стандартыданные поставщика IEC 60669-1 директива по низковольтному оборудованию соответствующий RoHS
Тип продуктаданные поставщика выключатель нагрузки

Прочие характеристики 24

ПодсветкаEF000134 Нет
Количество клавишEF003816 2
Возвратно-нажимнойEF003895 Да
Выключатель стиральной машиныEF006316 Да
С полем для надписиEF009419 Нет
Количество модулей (модульных систем)EF009573 2
Weeeданные поставщика На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Директива ec rohsданные поставщика Анализируется
Здоровье и проблемы окружающей средыданные поставщика не содержащий галогенов
Исполнительное устройстводанные поставщика клавиша
Количество модулейданные поставщика 2 модуля
Количество на один комплектданные поставщика 10 Флоупак
Комплектация изделияданные поставщика механизм с монт. рамкой из сплава zamak
Маркировкаданные поставщика без маркировки
Минимальная отключающая способностьданные поставщика 200 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.3
Не содержит особо опасных веществ согласно декларации reachданные поставщика да
Поставляемое оборудованиеданные поставщика фиксирующая рама
Регламент reachданные поставщика Содержание особо опасных веществ не превышает пороговую величину
Режим фиксацииданные поставщика винты или лапки
Сертификатыданные поставщика CE Aenor EAC NF
Функция выключателяданные поставщика 2 1-полюсн. на 1 направление
Характеристики окружающей средыданные поставщика жидкое мыло стойкий к УФ масло ацетон жидкий стеклоочиститель белизна спирт бензин аммиак
Целевой каналданные поставщика professional

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218 21.15 мм
Ширина устройстваEF008808 74.5 мм
Высота устройстваEF008809 74.5 мм
Глубина устройстваEF008810 34.25 мм
Мин. глубина встраивания монтажной коробкиEF012278 30 мм
Глубина встраиванияданные поставщика 21.15 мм
Сечение кабеляданные поставщика 0-2.5 мм² жесткий кабель 0-2.5 мм² гибкий кабель

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.075 × 0.075 × 0.045 см 0.063 0.00025312 3606489457389

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.075 × 0.075 × 0.045 см
    Вес, кг
    0.063
    Объём, м³
    0.00025312
    EAN / GTIN
    3606489457389
