Schneider Electric

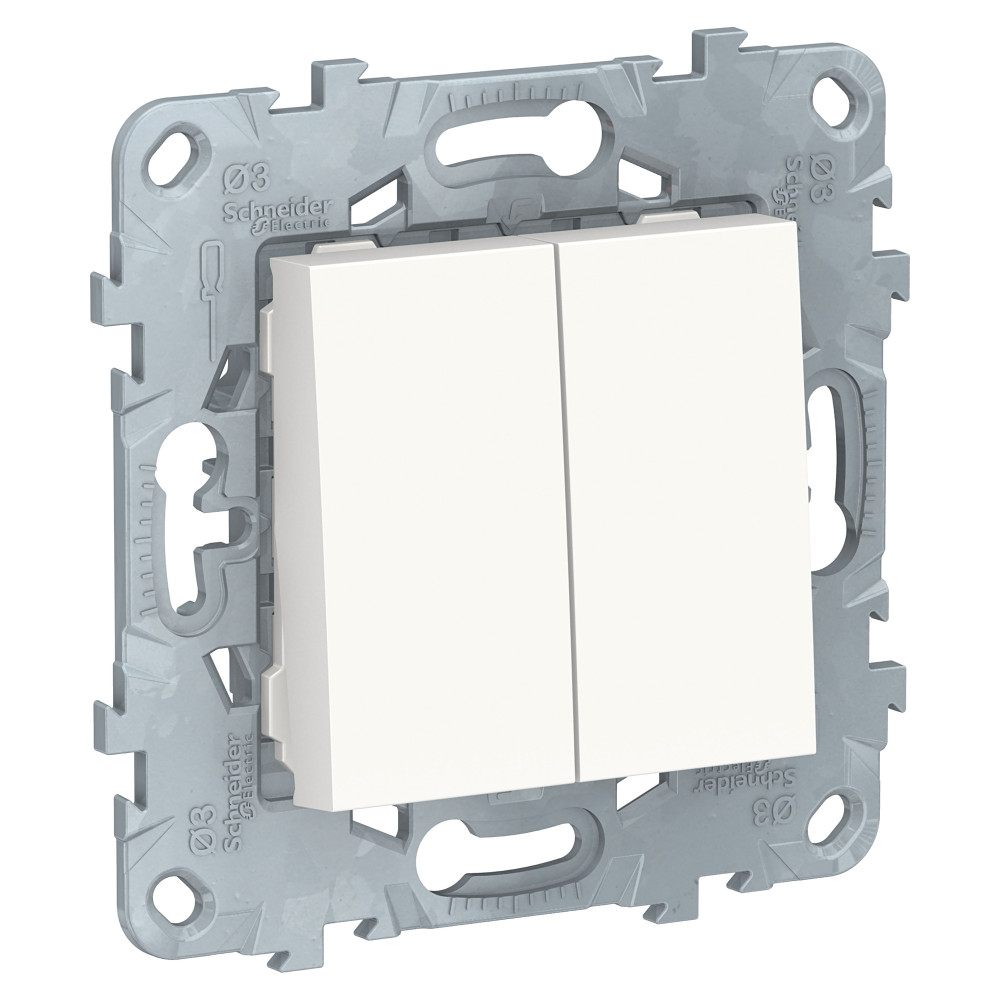

UNICA NEW ВЫКЛ. 2-кл., 10 АX, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Глубина установочная (встраив.)21.15 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства74.5 мм
Высота устройства74.5 мм
Глубина устройства34.25 мм
Мин. глубина встраивания монтажной коробки30 мм
Описание и назначение
Выключатель двухклавишный Schneider Electric UNICA NEW (белый) без подсветки предназначен для сетей до 250 В на ток до 10 А.
- 2 нормально открытых контакта.
- Специальные направляющие для облегчения ввода кабеля.
- Двухклавишный выключатель позволяет управлять двумя источниками света из одной точки.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температураданные поставщика | -5-40 °C |
| Степень защиты ikданные поставщика | IK04 |
| Степень защиты ipданные поставщика | IP21 D |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
| Электрическая износостойкостьданные поставщика | 20000 циклы, cos phi = 0.6 |
Электрические и световые параметры 7
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Номинальный токданные поставщика | 10 AX в 250 V переменный ток 50/60 Гц в единицах производителя |
| Сигнальная лампаданные поставщика | without LED |
| Сопротивление изоляцииданные поставщика | > 5 МОм в 500 В |
| Электрическая прочность изоляцииданные поставщика | 2000 В |
Материалы и конструкция 10
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| Цвет по RALEF003882 | 9003 |
| Изоляционное расстояниеданные поставщика | > 3 mm |
| Материалданные поставщика | PBT (polybutylene terephthalate) GF31: release button CuZn15: internal link сплав zamak: монт. рама термопластик АБС, устойчивый к УФ излучения: mechanism rocker PC (поликарбонат) GF10 FR: корпус CuZn |
| Оттенок цветаданные поставщика | белый |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевая |
| Цветовой оттенокданные поставщика | белый (RAL 9003) |
Монтаж и подключение 5
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Сигнальный контакт состоянияEF001181 | Да |
| Способ или тип крепленияEF002442 | В распор (лапками) и винтами |
| Соединения – клеммыданные поставщика | безвинтовые зажимы |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 7
| Тип поверхностиEF006569 | Глянцевый |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Область примененияданные поставщика | управление |
| Серияданные поставщика | New Unica |
| Серия продуктаданные поставщика | New Unica |
| Стандартыданные поставщика | соответствующий RoHS IEC 60669-1 директива по низковольтному оборудованию |
| Тип продуктаданные поставщика | выключатель нагрузки |
Прочие характеристики 24
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 2 |
| Возвратно-нажимнойEF003895 | Да |
| Выключатель стиральной машиныEF006316 | Да |
| С полем для надписиEF009419 | Нет |
| Количество модулей (модульных систем)EF009573 | 2 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Анализируется |
| Здоровье и проблемы окружающей средыданные поставщика | не содержащий галогенов |
| Исполнительное устройстводанные поставщика | клавиша |
| Количество модулейданные поставщика | 2 модуля |
| Количество на один комплектданные поставщика | 10 Флоупак |
| Комплектация изделияданные поставщика | механизм с монт. рамкой из сплава zamak |
| Маркировкаданные поставщика | без маркировки |
| Минимальная отключающая способностьданные поставщика | 200 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.3 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Поставляемое оборудованиеданные поставщика | фиксирующая рама |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Режим фиксацииданные поставщика | винты или лапки |
| Сертификатыданные поставщика | CE Aenor EAC NF |
| Функция выключателяданные поставщика | 2 1-полюсн. на 1 направление |
| Характеристики окружающей средыданные поставщика | бензин спирт ацетон жидкий стеклоочиститель аммиак белизна масло стойкий к УФ жидкое мыло |
| Целевой каналданные поставщика | professional |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 21.15 мм |
|---|---|
| Ширина устройстваEF008808 | 74.5 мм |
| Высота устройстваEF008809 | 74.5 мм |
| Глубина устройстваEF008810 | 34.25 мм |
| Мин. глубина встраивания монтажной коробкиEF012278 | 30 мм |
| Глубина встраиванияданные поставщика | 21.15 мм |
| Сечение кабеляданные поставщика | 0-2.5 мм² жесткий кабель 0-2.5 мм² гибкий кабель |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.075 × 0.075 × 0.04 см | 0.064 | 0.000225 | |
| Контейнер | 480 шт. | 0.6 × 0.8 × 0.75 м | 46.156 | 0.36 | — |
| Групповая упаковка | 10 шт. | 0.225 × 0.2 × 0.08 м | 0.74 | 0.0036 | |
| TRANSPORTING | 120 шт. | 0.6 × 0.4 × 0.3 м | 9.539 | 0.072 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.075 × 0.075 × 0.04 см
- Вес, кг
- 0.064
- Объём, м³
- 0.000225
- EAN / GTIN
-
Контейнер
- В упаковке
- 480 шт.
- Габариты
- 0.6 × 0.8 × 0.75 м
- Вес, кг
- 46.156
- Объём, м³
- 0.36
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.225 × 0.2 × 0.08 м
- Вес, кг
- 0.74
- Объём, м³
- 0.0036
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 120 шт.
- Габариты
- 0.6 × 0.4 × 0.3 м
- Вес, кг
- 9.539
- Объём, м³
- 0.072
- EAN / GTIN
