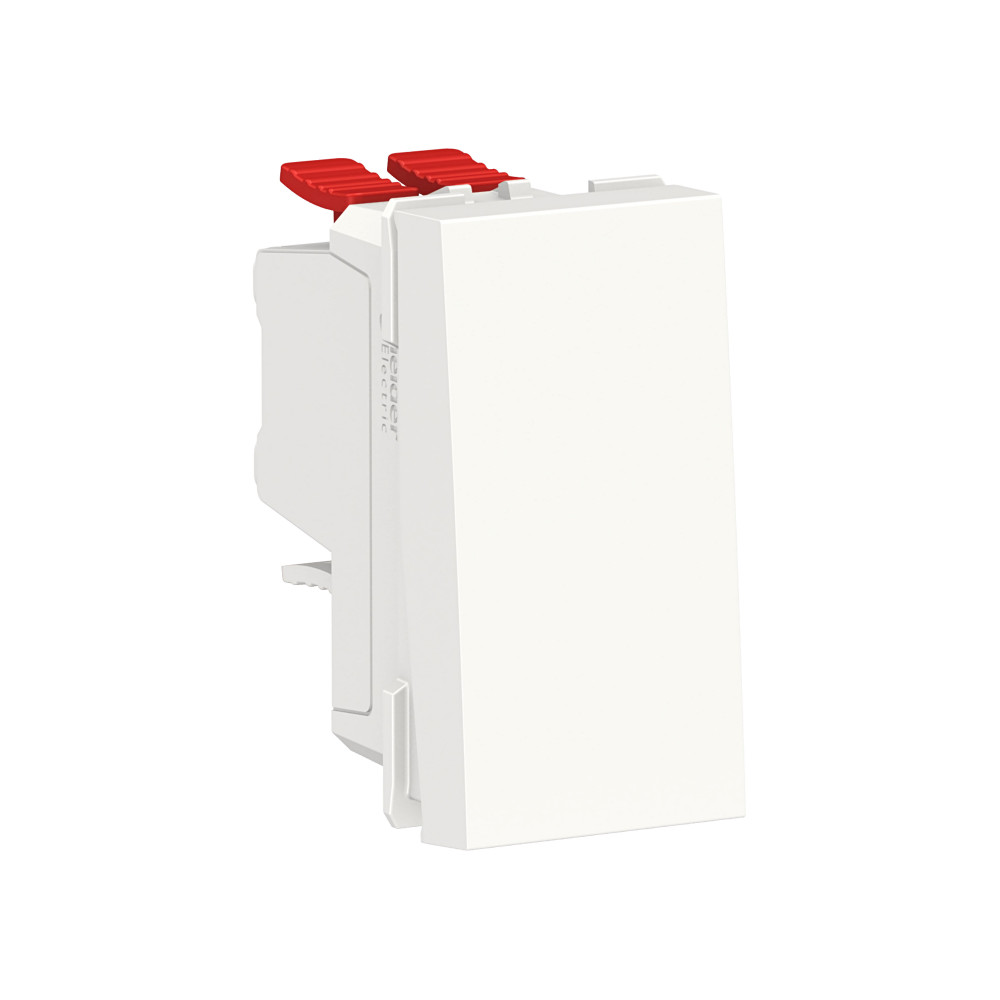

UNICA MOD ПЕРЕКЛ. 1-кл,перек,БЕЛ

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Свободный от галогеновEF000025	Нет
Рабочая температураданные поставщика	-5-40 °C
Степень защиты ikданные поставщика	IK04
Степень защиты ipданные поставщика	IP21 D
Температура окружающей среды при храненииданные поставщика	-5-50 °C
Электрическая износостойкостьданные поставщика	20000 циклы, cos phi = 0.6

Электрические и световые параметры 8

Номин напряжениеEF000002	250 В
Тип включения или управленияEF000006	Клавиша/кнопка
Номин токEF000227	10 А
Не содержит токсичных тяжелых металловданные поставщика	да
Номинальный токданные поставщика	10 AX в 250 V переменный ток 50/60 Гц в единицах производителя
Сигнальная лампаданные поставщика	without LED
Сопротивление изоляцииданные поставщика	> 5 МОм в 500 В
Электрическая прочность изоляцииданные поставщика	2000 В

Материалы и конструкция 11

ЦветEF000007	Белый
Защитное покрытие поверхностиEF000139	Необработанная
Вид или марка материалаEF001257	Термопласт
Цвет по RALEF003882	9003
Изоляционное расстояниеданные поставщика	> 3 mm
Материалданные поставщика	CuZn5 Ag: fixed terminals CuZn15: mobile contact PBT (polybutylene terephthalate) GF31: release button термопластик АБС, устойчивый к УФ излучения: mechanism rocker PC (поликарбонат) GF10 FR: корпус
Материалданные поставщика	термопластик АБС, устойчивый к УФ излучения
Оттенок цветаданные поставщика	белый
Оттенок цвета производителяданные поставщика	Белый
Тип покрытияданные поставщика	глянцевая
Цветовой оттенокданные поставщика	белый (RAL 9003)

Монтаж и подключение 6

Тип монтажаEF000003	Внутренний / скрытый
С монтажной платой/панельюEF000118	Да
Сигнальный контакт состоянияEF001181	Да
Способ или тип крепленияEF002442	Защелкивание
Схема подключенияEF002960	Перекрестный переключатель
Соединения – клеммыданные поставщика	безвинтовые зажимы

Механические характеристики 1

Коммутируем нагрузка для люминесц лампEF003888	10 Fluorescent lamp rat

Классификация и назначение 8

Тип комплектацииEF000005	Механизм
Тип поверхностиEF006569	Глянцевый
Информация об исключениях по регламенту rohsданные поставщика	да
Область примененияданные поставщика	управление
Серияданные поставщика	New Unica
Серия продуктаданные поставщика	New Unica
Стандартыданные поставщика	директива по низковольтному оборудованию соответствующий RoHS IEC 60669-1
Тип продуктаданные поставщика	выключатель нагрузки

Прочие характеристики 25

ПодсветкаEF000134	Нет
Количество клавишEF003816	1
Возвратно-нажимнойEF003895	Да
Выключатель стиральной машиныEF006316	Да
С полем для надписиEF009419	Нет
Количество модулей (модульных систем)EF009573	1
Weeeданные поставщика	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
Директива ec rohsданные поставщика	Соответствует
Здоровье и проблемы окружающей средыданные поставщика	не содержащий галогенов
Исполнительное устройстводанные поставщика	клавиша
Количество модулейданные поставщика	1 модуль
Количество на один комплектданные поставщика	10 Флоупак
Комплектация изделияданные поставщика	механизм
Маркировкаданные поставщика	без маркировки
Минимальная отключающая способностьданные поставщика	200 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.3
Не содержит особо опасных веществ согласно декларации reachданные поставщика	да
Не содержит ртутиданные поставщика	да
Регламент reachданные поставщика	Содержание особо опасных веществ не превышает пороговую величину
Регламент rohs китаяданные поставщика	Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Режим фиксацииданные поставщика	защёлкивание
Сертификатыданные поставщика	CE Aenor EAC NF
Функция выключателяданные поставщика	перекрестный
Характеристики окружающей средыданные поставщика	жидкое мыло стойкий к УФ масло бензин аммиак белизна жидкий стеклоочиститель ацетон спирт
Целевой каналданные поставщика	professional

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218	24.65 мм
Ширина устройстваEF008808	22.5 мм
Высота устройстваEF008809	45 мм
Глубина устройстваEF008810	37.75 мм
Мин. глубина встраивания монтажной коробкиEF012278	30 мм
Глубина встраиванияданные поставщика	24.65 мм
Сечение кабеляданные поставщика	0-2.5 мм² жесткий кабель 0-2.5 мм² гибкий кабель
