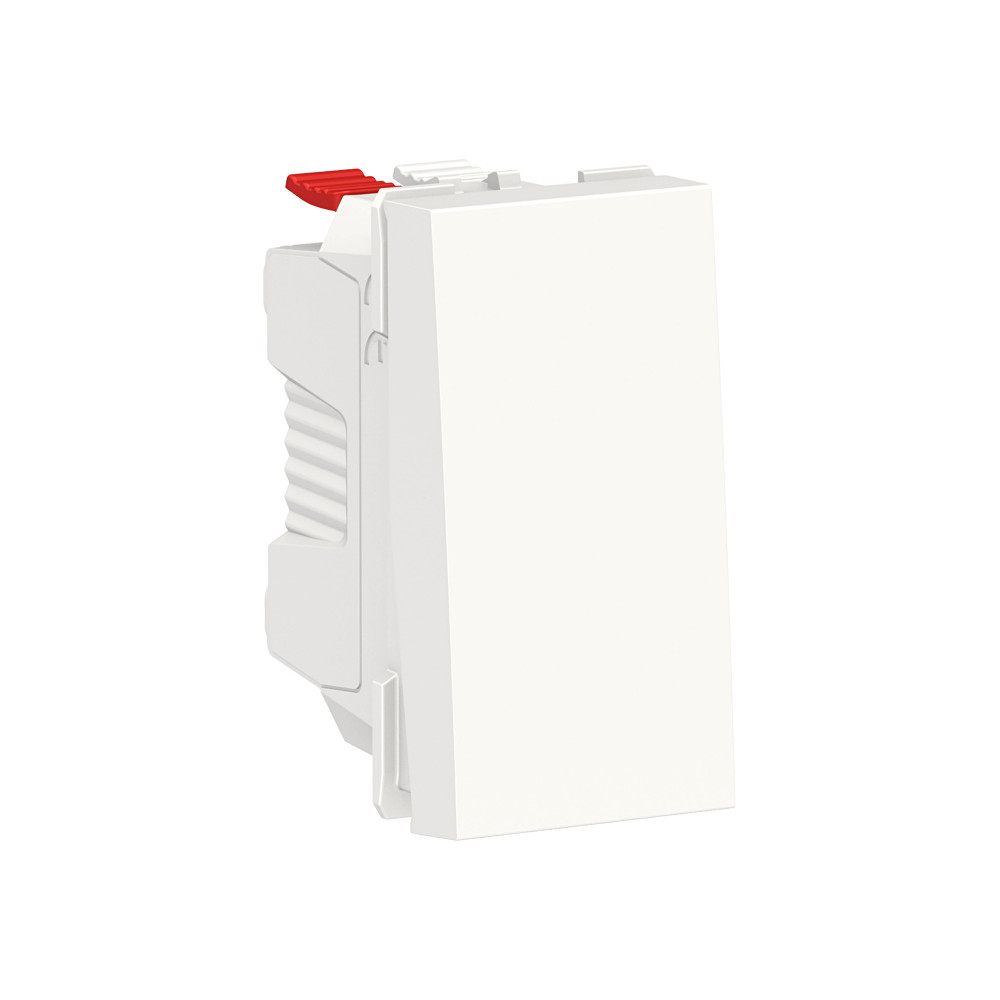

UNICA MOD ПЕРЕКЛ. 1-кл., 10 АX, 1м, БЕЛ
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Глубина установочная (встраив.)21.15 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства22.5 мм
Высота устройства45 мм
Глубина устройства34.25 мм
Мин. глубина встраивания монтажной коробки30 мм
Описание и назначение
Переключатель одноклавишный Schneider Electric UNICA MODULAR (белый) одномодульный без подсветки предназначен для сетей до 250 В на ток до 10 А.
- 1 переключающий контакт.
- Переключатель позволяет управлять одним источником света из двух точек.
- Подключение: быстрозажимные клеммы.
- Кабели: жесткие/гибкие сечением от 1 до 2,5 мм².
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температураданные поставщика | -5-40 °C |
| Степень защиты ikданные поставщика | IK04 |
| Степень защиты ipданные поставщика | IP21 D |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
| Электрическая износостойкостьданные поставщика | 20000 циклы, cos phi = 0.6 |
Электрические и световые параметры 7
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Номинальный токданные поставщика | 10 AX в 250 V переменный ток 50/60 Гц в единицах производителя |
| Сигнальная лампаданные поставщика | without LED |
| Сопротивление изоляцииданные поставщика | > 5 МОм в 500 В |
| Электрическая прочность изоляцииданные поставщика | 2000 В |
Материалы и конструкция 11
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Изоляционное расстояниеданные поставщика | > 3 mm |
| Материалданные поставщика | термопластик АБС, устойчивый к УФ излучения: mechanism rocker PC (поликарбонат) GF10 FR: корпус CuZn37: зажимы PBT (полибутилентерефталат) GF30: release button в единицах производителя |
| Оттенок цветаданные поставщика | белый |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевая |
| Цветовой оттенокданные поставщика | белый (RAL 9003) |
Монтаж и подключение 6
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Да |
| Сигнальный контакт состоянияEF001181 | Да |
| Способ или тип крепленияEF002442 | Защелкивание |
| Схема подключенияEF002960 | Переключатель на 2 направления |
| Соединения – клеммыданные поставщика | безвинтовые зажимы |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 7
| Тип комплектацииEF000005 | Механизм |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Область примененияданные поставщика | управление |
| Серияданные поставщика | New Unica |
| Серия продуктаданные поставщика | New Unica |
| Стандартыданные поставщика | IEC 60669-1 директива по низковольтному оборудованию соответствующий RoHS |
| Тип продуктаданные поставщика | выключатель нагрузки |
Прочие характеристики 23
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Да |
| Выключатель стиральной машиныEF006316 | Да |
| С полем для надписиEF009419 | Нет |
| Количество модулей (модульных систем)EF009573 | 1 |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
| Директива ec rohsданные поставщика | Анализируется |
| Здоровье и проблемы окружающей средыданные поставщика | не содержащий галогенов |
| Исполнительное устройстводанные поставщика | клавиша |
| Количество модулейданные поставщика | 1 модуль |
| Количество на один комплектданные поставщика | 10 Флоупак |
| Комплектация изделияданные поставщика | механизм |
| Маркировкаданные поставщика | без маркировки |
| Минимальная отключающая способностьданные поставщика | 200 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.3 |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Режим фиксацииданные поставщика | защёлкивание |
| Сертификатыданные поставщика | CE Aenor EAC NF |
| Функция выключателяданные поставщика | 1-полюсный на 2 направления |
| Характеристики окружающей средыданные поставщика | ацетон стойкий к УФ масло спирт бензин жидкое мыло белизна аммиак жидкий стеклоочиститель |
| Целевой каналданные поставщика | professional |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 21.15 мм |
|---|---|
| Ширина устройстваEF008808 | 22.5 мм |
| Высота устройстваEF008809 | 45 мм |
| Глубина устройстваEF008810 | 34.25 мм |
| Мин. глубина встраивания монтажной коробкиEF012278 | 30 мм |
| Глубина встраиванияданные поставщика | 21.15 мм |
| Сечение кабеляданные поставщика | 0-2.5 мм² жесткий кабель 0-2.5 мм² гибкий кабель |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.045 × 0.035 × 0.022 см | 0.019 | 3.465e-05 | |
| Групповая упаковка | 20 шт. | 0.185 × 0.185 × 0.085 м | 0.442 | 0.00290912 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.045 × 0.035 × 0.022 см
- Вес, кг
- 0.019
- Объём, м³
- 3.465e-05
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 20 шт.
- Габариты
- 0.185 × 0.185 × 0.085 м
- Вес, кг
- 0.442
- Объём, м³
- 0.00290912
- EAN / GTIN
