Schneider Electric

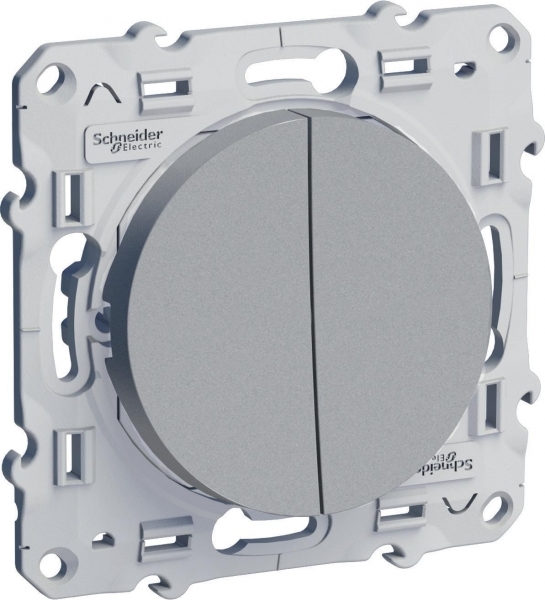

ODACE ПЕРЕКЛЮЧАТЕЛЬ 2-клавишный, 10 АХ, 250 В, сх. 6+6, АЛЮМИНИЙ
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Глубина установочная (встраив.)18.75 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства33.6 мм
Тип монтажаВнутренний / скрытый
Описание и назначение
Переключатель двухклавишный Schneider Electric ODACE (цвет алюминий) предназначен для сетей до 250 В на ток до 10 А.
- Переключатель позволяют управлять одним источником света с двух точек.
- Подсветка осуществляется с помощью светодиодов S52R290/291.
- Светодиод не входит в комплект.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температура окружающей средыданные поставщика | 5-35 °C |
| Степень защиты ipданные поставщика | IP21 D |
| Стойкость к агрессивным веществамданные поставщика | resistant to alcohol (70 %) resistant to alcohol (96 %) resistant to A-Lactic Acid resistant to diluted quaternary ammonium resistant to diluted bleach resistant to diluted ammonia resistant to soapy |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
| Электрическая износостойкостьданные поставщика | 20000 циклы в ВКЛ и ВЫКЛ при номинальном напряжении, cos φ = 0,6 |
Электрические и световые параметры 7
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Емкость зажимного соединенияданные поставщика | 1 x 1,5...2 x 2,5 мм² для Жесткий кабель(и) 1 x 1,5...2 x 2,5 мм² для Гибкий кабель(и) 1 x 1,5...2 x 2,5 мм² для многожильный кабель(и) |
| Индикатор наличия напряженияданные поставщика | световой стол |
| Номинальный токданные поставщика | 10 AX в 250 В Переменный ток 50 Гц в единицах производителя |
| Электрическая прочность изоляцииданные поставщика | 2000 В |
Материалы и конструкция 8
| ЦветEF000007 | Алюминий |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Материалданные поставщика | термопластик АБС, устойчивый к УФ излучения: центральная накладка PBT (полибутилентерефталат) GF30: несущая конструкция PC (поликарбонат) GF10 FR: корпус в единицах производителя |
| Оттенок цветаданные поставщика | Алюминий |
| Оттенок цвета производителяданные поставщика | Алюминий |
| Цветовой оттенокданные поставщика | Алюминий |
Монтаж и подключение 7
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Сигнальный контакт состоянияEF001181 | Да |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Переключатель на 2 направления |
| Количество клеммданные поставщика | 6 безвинтовые зажимы |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Механические характеристики 4
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|---|
| Срок службы в циклахданные поставщика | 20000 циклы в ВКЛ и ВЫКЛ при номинальном напряжении, cos φ = 0,6 |
| Степень ударостойкости ikданные поставщика | IK04 |
| Тип нагрузкиданные поставщика | load for energy saving lamps with ballast: 100 Вт |
Классификация и назначение 8
| Тип поверхностиEF006569 | Глянцевый |
|---|---|
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Область примененияданные поставщика | управлене освещением |
| Серияданные поставщика | Odace Odace |
| Стандартыданные поставщика | EN 60669-1 2006/95/EEC |
| Тип продуктаданные поставщика | выключатель |
| Тип упаковкиданные поставщика | крашеная крышка |
| Форма головки винтаданные поставщика | pozidriv № 1 |
Прочие характеристики 19
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 2 |
| Возвратно-нажимнойEF003895 | Да |
| Выключатель стиральной машиныEF006316 | Да |
| Подходит для степени защиты - IPEF006755 | IP21 |
| С полем для надписиEF009419 | Нет |
| Количество модулей (модульных систем)EF009573 | 2 |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Исполнительное устройстводанные поставщика | клавиша |
| Количество в одном комплектеданные поставщика | комплект из 10 шт. |
| Комплектация изделияданные поставщика | механизм с пластиковой монт. рамкой |
| Минимальная отключающая способность:данные поставщика | 200 операций, Iн = 1,25 и Uн = 1,1 при cos φ = 0,3 |
| Поставляемое оборудованиеданные поставщика | внутреннее силовое соединение |
| Режим фиксацииданные поставщика | винтами |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Сертификацияданные поставщика | Aenor: 030/2237 LCIE: CCA-FR_598285B LCIE: NF 619318A ГОСТ Р: 0811224 N NF |
| Функции выключателяданные поставщика | 2 1-полюсный на 2 направления |
| Целевой каналданные поставщика | do it yourself |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 18.75 мм |
|---|---|
| Ширина устройстваEF008808 | 71 мм |
| Высота устройстваEF008809 | 71 мм |
| Глубина устройстваEF008810 | 33.6 мм |
| Вес неттоданные поставщика | 0.04 кг |
| Глубина встраиванияданные поставщика | 18.75 мм |
| Длина зачистки проводовданные поставщика | 12 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.12 × 0.085 × 0.04 см | 0.046 | 0.000408 | |
| Групповая упаковка | 10 шт. | 0.37 × 0.14 × 0.104 м | 0.576 | 0.0053872 | |
| TRANSPORTING | 20 шт. | 0.4 × 0.3 × 0.15 м | 1.473 | 0.018 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.12 × 0.085 × 0.04 см
- Вес, кг
- 0.046
- Объём, м³
- 0.000408
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.37 × 0.14 × 0.104 м
- Вес, кг
- 0.576
- Объём, м³
- 0.0053872
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 20 шт.
- Габариты
- 0.4 × 0.3 × 0.15 м
- Вес, кг
- 1.473
- Объём, м³
- 0.018
- EAN / GTIN
