Schneider Electric

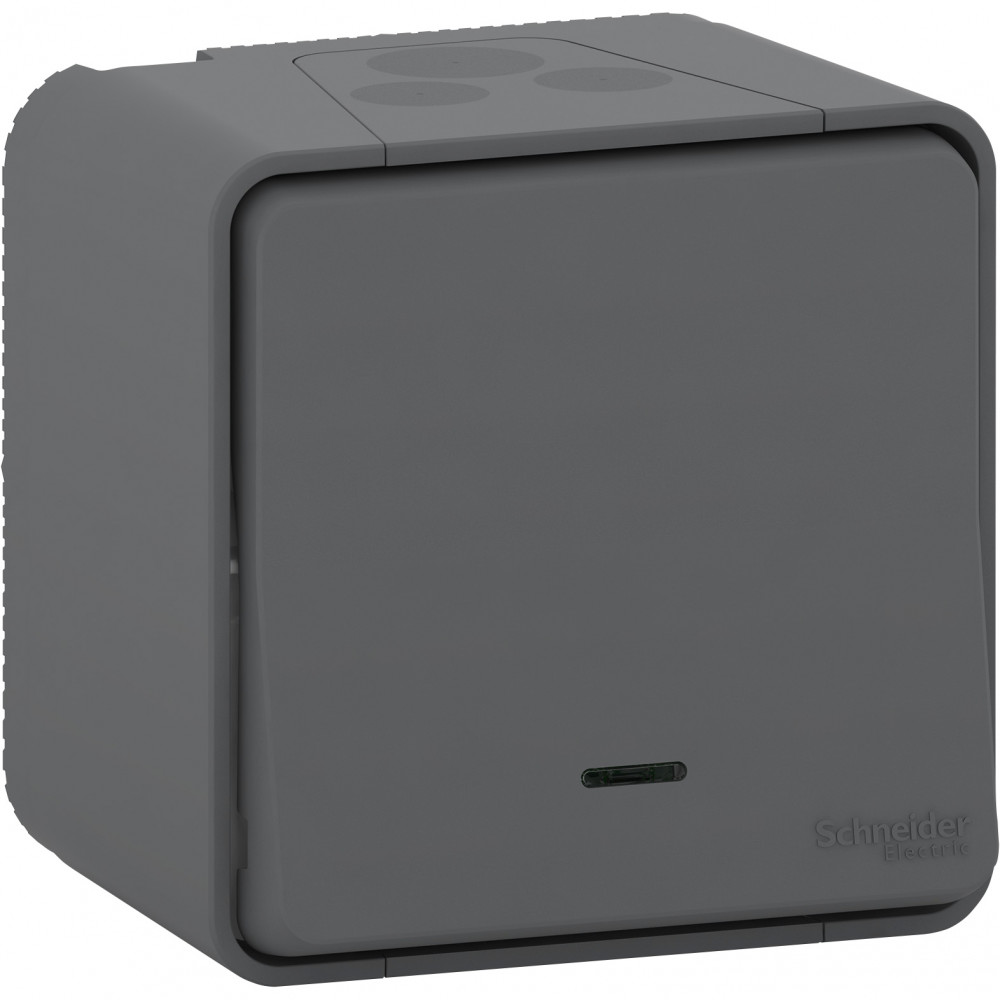

MUREVA S Одноклав. переключ. в сборе,10АХ, 250В, безвин., подсв., АНТРАЦИТ, IP55
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Глубина установочная (встраив.)10 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства76 мм
Высота устройства64 мм
Глубина устройства60 мм
Тип монтажаОткрытой установки
Описание и назначение
MUREVA S, ПЕРЕКЛЮЧАТЕЛЬ с подсветкой, открытой установки, АНТРАЦИТ, IP55 Преимущества: Работоспособность: Пыле-влагозащита по стандарту IP55 означает, что Mureva Styl защищена от попадания воды и пыли внутрь механизмов… Простота установки: Монтаж Mureva Styl достаточно прост благодаря продуманному дизайну креплений. Инновационный и интуитивный дизайн креплений основывается на продвинутой эргономике, минимуме частей, которые вщёлкиваются в устройства, и щедром количестве пространства, которое помогает удобно располагать провода.... применения: Надежная серия Mureva Styl отлично подходит для внешних сред, где основным. фактором являются жесткие условия. Интегрированная защита и lt;!-- /* Font Definitions */ @font-face {font-family: и quot;Cambria Math и quot;; panose-1: 2 4 5 3 5 4 6 3 2 4; mso-font-charset: 1; mso-generic-font-family: roman; mso-font-pitch: variable; mso-font-signature: 0 0 0 0 0 0;} @font-face {font-family: Calibri; panose-1: 2 15 5 2 2 2 4 3 2 4; mso-font-charset: 204; mso-generic-font-family: swiss; mso-font-pitch: variable; mso-font-signature: -536870145 1073786111 1 0 415 0;} /* Style Definitions */ p.MsoNormal, li.MsoNormal, div.MsoNormal {mso-style-unhide: no; mso-style-qformat: yes; mso-style-parent: и quot; и quot;; margin-top: 0cm; margin-right: 0cm; margin-bottom: 8,0pt; margin-left: 0cm; line-height: 107%; mso-pagination: widow-orphan; font-size: 11,0pt; font-family: и quot;Calibri и quot;,sans-serif; mso-ascii-font-family: Calibri; mso-ascii-theme-font: minor-latin; mso-fareast-font-family: Calibri; mso-fareast-theme-font: minor-latin; mso-hansi-font-family: Calibri; mso-hansi-theme-font: minor-latin; mso-bidi-font-family: и quot;Times New Roman и quot;; mso-bidi-theme-font: minor-bidi; mso-fareast-language: EN-US;}.MsoChpDefault {mso-style-type: export-only; mso-default-props: yes; font-family: и quot;Calibri и quot;,sans-serif; mso-ascii-font-family: Calibri; mso-ascii-theme-font: minor-latin; mso-fareast-font-family: Calibri; mso-fareast-theme-font: minor-latin; mso-hansi-font-family: Calibri; mso-hansi-theme-font: minor-latin; mso-bidi-font-family: и quot;Times New Roman и quot;; mso-bidi-theme-font: minor-bidi; mso-fareast-language: EN-US;}.MsoPapDefault {mso-style-type: export-only; margin-bottom: 8,0pt; line-height: 107%;} @page WordSection1 {size: 612,0pt 792,0pt; margin: 2,0cm 42,5pt 2,0cm 3,0cm; mso-header-margin: 36,0pt; mso-footer-margin: 36,0pt; mso-paper-source: 0;} div.WordSection1 {page: WordSection1;} --Надежная серия Mureva Styl отлично подходит для внешних сред, где основным фактором являются жесткие условия. Интегрированная защита IP говорит о том, что данная серия является идеальным решением для гаражей, подвальных помещений, парковок автомобилей и электрически чувствительных сред, таких как прачечные, кухни и ванные комнаты, а также помещения с угрозой механического воздействия, например производственные цеха и спортзалы....
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Огнестойкостьданные поставщика | не поддерживающий горения 650 °C в соответствии с IEC 60695-2-1 |
| Рабочая температураданные поставщика | -5-40 °C |
| Степень защиты ikданные поставщика | IK08 |
| Степень защиты ipданные поставщика | IP55 |
| Температура окружающей среды при храненииданные поставщика | -25-55 °C |
Электрические и световые параметры 7
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Емкость зажимного соединенияданные поставщика | 1.5...2.5 мм² для жесткий кабель(и) 1.5...2.5 мм² для многожильный кабель(и) 1.5...2.5 мм² для гибкий кабель(и) |
| номинальное рабочее напряжениеданные поставщика | 250 V переменный ток |
| Номинальный токданные поставщика | 10 AX в единицах производителя |
| Потребляемый токданные поставщика | 0.15 мА в 250 V |
Материалы и конструкция 8
| ЦветEF000007 | Серый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 7035 |
| Материалданные поставщика | SEBS ABS (акрилонитрил-бутадиен-стирол) латунь в единицах производителя |
| Оттенок цвета производителяданные поставщика | Антрацит |
| Цветовой оттенокданные поставщика | серый (RAL 7016) |
Монтаж и подключение 7
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платой/панельюEF000118 | Да |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Да |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Переключатель на 2 направления |
| Тип монтажаданные поставщика | открытый в единицах производителя |
Механические характеристики 2
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|---|
| Тип нагрузкиданные поставщика | load for energy saving lamps with ballast: 100 Вт |
Классификация и назначение 9
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Тип подсветкиEF001401 | Светодиод. (LED) сменная |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серияданные поставщика | Mureva Styl |
| Серия продуктаданные поставщика | Mureva Styl |
| Стандартыданные поставщика | EN 60669-1 |
| Тип продуктаданные поставщика | выключатель нагрузки |
Прочие характеристики 20
| ПодсветкаEF000134 | Да |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Да |
| Выключатель стиральной машиныEF006316 | Да |
| Подходит для степени защиты - IPEF006755 | IP55 |
| С полем для надписиEF009419 | Нет |
| Функция подсветкиEF009420 | В положении включено |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Исполнительное устройстводанные поставщика | клавиша |
| Кабельный вводданные поставщика | лёгкий доступ к переключателям диаметр: 6-20 мм |
| Качественные этикеткиданные поставщика | AENOR EAC CE NF |
| Комплектация изделияданные поставщика | механизм в сборе |
| Локальная индикацияданные поставщика | светодиод (синий) |
| Не содержит ртутиданные поставщика | да |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Режим фиксацииданные поставщика | винтами |
| Условия эксплуатацииданные поставщика | внутр./наружн. |
| Функция переключенияданные поставщика | 2-канальный |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 10 мм |
|---|---|
| Ширина устройстваEF008808 | 76 мм |
| Высота устройстваEF008809 | 64 мм |
| Глубина устройстваEF008810 | 60 мм |
| Глубина проецированияданные поставщика | 64 мм |
| Длина зачистки проводовданные поставщика | 13 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.076 × 0.065 × 0.076 см | 0.124 | 0.00037544 | |
| Контейнер | 240 шт. | 1.2 × 0.8 × 0.45 м | 48.376 | 0.432 | — |
| Групповая упаковка | 10 шт. | 0.4 × 0.17 × 0.09 м | 1.33 | 0.00612 | |
| TRANSPORTING | 60 шт. | 0.6 × 0.4 × 0.3 м | 8.807 | 0.072 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.076 × 0.065 × 0.076 см
- Вес, кг
- 0.124
- Объём, м³
- 0.00037544
- EAN / GTIN
-
Контейнер
- В упаковке
- 240 шт.
- Габариты
- 1.2 × 0.8 × 0.45 м
- Вес, кг
- 48.376
- Объём, м³
- 0.432
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.4 × 0.17 × 0.09 м
- Вес, кг
- 1.33
- Объём, м³
- 0.00612
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.6 × 0.4 × 0.3 м
- Вес, кг
- 8.807
- Объём, м³
- 0.072
- EAN / GTIN
