Kranz

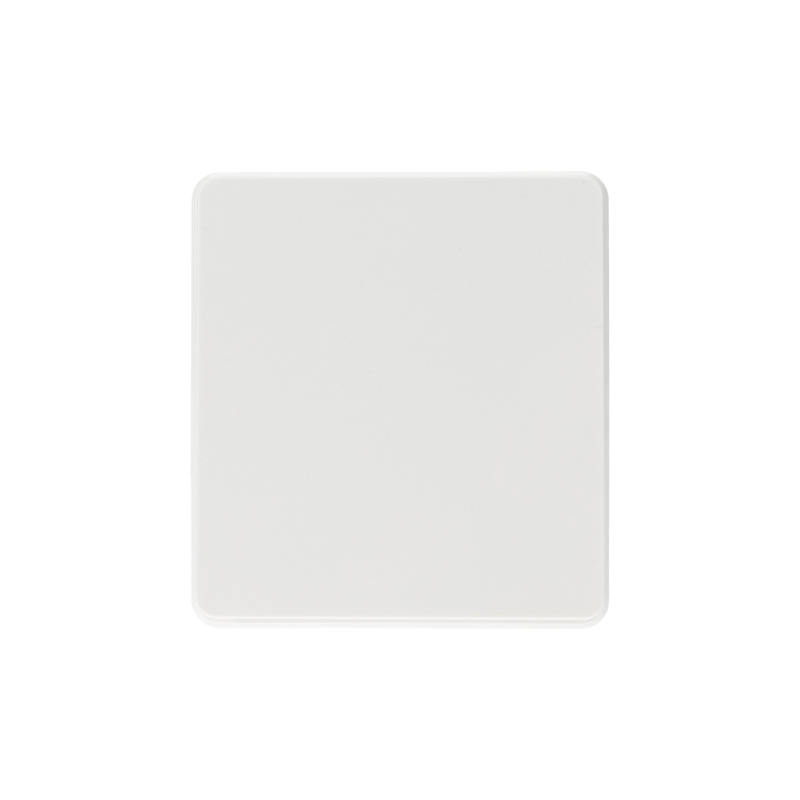

Выключатель ROUND 1 кл возвратный 10А с/у перламутр KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение230 В
Номин ток10 А
Ширина устройства70 мм
Высота устройства70 мм
Глубина устройства40 мм
Тип монтажаВнутренний / скрытый
Тип комплектацииМеханизм с накладкой
Тип включения или управленияКлавиша/кнопка
Описание и назначение
Механизм одноклавишного выключателя скрытой установки KRANZ предназначен для подключения к электрической сети внутри помещений. Используется для подачи сигнала и управления звонком.
Выключатель оснащен возвратной кнопкой.
Благодаря лаконичной форме корпуса и перламутровому цвету устройство гармонично дополнит любой интерьер.
Сечение проводников составляет 1,5-2,5 мм².
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–45 |
Электрические и световые параметры 4
| Номин напряжениеEF000002 | 230 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Номин. напряжениеEF003977 | 220–250 |
Материалы и конструкция 4
| ЦветEF000007 | Перламутр |
|---|---|
| Модульное исполнениеEF001126 | Нет |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Поликарбонат |
Монтаж и подключение 7
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Выключатель 1-полюс. |
Классификация и назначение 5
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Применениеданные поставщика | Управление светом |
| Серияданные поставщика | ROUND |
| Тип изделияданные поставщика | Выключатель |
Прочие характеристики 10
| ПодсветкаEF000134 | Без подсветки |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Да |
| Суппорт (опорное кольцо)EF005709 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С полем для надписиEF009419 | Нет |
| WIFI Сетьданные поставщика | Нет (без) |
| Подсветкаданные поставщика | false в единицах производителя |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 70 мм |
|---|---|
| Высота устройстваEF008809 | 70 мм |
| Глубина устройстваEF008810 | 40 мм |
| Высота изделияданные поставщика | 7 см |
| Длина изделияданные поставщика | 4 см |
| Ширина изделияданные поставщика | 7 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 10.1 × 10.3 × 3.7 | 0.075 | — | |
| Базовая единица шт | 1 шт | — | 0.153 | 0.001 | |
| Групповая упаковка спец упаковка кор (100 шт) | 100 шт | 52.6 × 37.5 × 26.6 см | 15.293 | 0.052 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 19.2 × 19.4 × 9.3 см | 0.938 | 0.003 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 10.1 × 10.3 × 3.7
- Вес, кг
- 0.075
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- —
- Вес, кг
- 0.153
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 52.6 × 37.5 × 26.6 см
- Вес, кг
- 15.293
- Объём, м³
- 0.052
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 19.2 × 19.4 × 9.3 см
- Вес, кг
- 0.938
- Объём, м³
- 0.003
- EAN / GTIN
