MERTEN КЛАВИША двойная с пиктограммами "Вкл."и"Откл.", АНТРАЦИТ, SM
Systeme Electric · артикул MTN312014
Изображение может отличаться от конкретного исполнения.
Schneider Electric

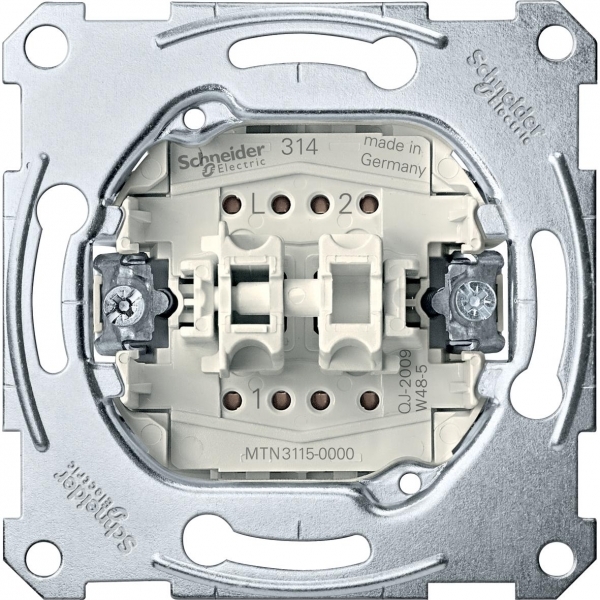

MERTEN МЕХАНИЗМ 2-клавишного выключателя безвинтовые зажимы 10 AХ, QF
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Глубина установочная (встраив.)28 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства37 мм
Мин. глубина встраивания монтажной коробки40 мм
Описание и назначение
Механизм Schneider Electric Merten серии QuickFlex D-Life однополюсного двухклавишного выключателя с безвинтовыми зажимами предназначен для сетей до 250В, на ток до 10А. Клавиша заказывается отдельно.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Степень защиты ipданные поставщика | IP20 |
Электрические и световые параметры 7
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Макс. коммутируемый токданные поставщика | 10 А |
| Не содержит токсичных тяжелых металловданные поставщика | да |
| номинальное рабочее напряжениеданные поставщика | 250 V |
| Номинальный токданные поставщика | 10 AX в единицах производителя |
Материалы и конструкция 2
| Защитное покрытие поверхностиEF000139 | Необработанная |
|---|---|
| Материалданные поставщика | металл пластик |
Монтаж и подключение 6
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Безвинтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Да |
| Способ или тип крепленияEF002442 | В распор (лапками) и винтами |
| Тип монтажаданные поставщика | скрытый в единицах производителя |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 4
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
|---|---|
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | вставки Merten |
| Тип продуктаданные поставщика | кнопка качающегося рычага |
Прочие характеристики 20
| Количество клавишEF003816 | 2 |
|---|---|
| Возвратно-нажимнойEF003895 | Да |
| Выключатель стиральной машиныEF006316 | Да |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS) |
| Здоровье и проблемы окружающей средыданные поставщика | не содержащий галогенов |
| Исполнительное устройстводанные поставщика | клавиша |
| Комплектация изделияданные поставщика | механизм |
| Не содержит особо опасных веществ согласно декларации reachданные поставщика | да |
| Не содержит ртутиданные поставщика | да |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Декларация по умолчанию (продукт вне сферы действия RoHS Китая) |
| Режим фиксацииданные поставщика | винтами и лапками |
| Сегмент рынкаданные поставщика | рынок жилья малые коммерческие предприятия |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Функция переключенияданные поставщика | 2-контурный |
| Экологическая отчетнстьданные поставщика | ENVPEP090321EN |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 28 мм |
|---|---|
| Ширина устройстваEF008808 | 71 мм |
| Высота устройстваEF008809 | 71 мм |
| Глубина устройстваEF008810 | 37 мм |
| Мин. глубина встраивания монтажной коробкиEF012278 | 40 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 1440 шт. | 1.2 × 0.8 × 1.12 м | 124 | 1.0752 | — |
-
Контейнер
- В упаковке
- 1440 шт.
- Габариты
- 1.2 × 0.8 × 1.12 м
- Вес, кг
- 124
- Объём, м³
- 1.0752
- EAN / GTIN
- —
