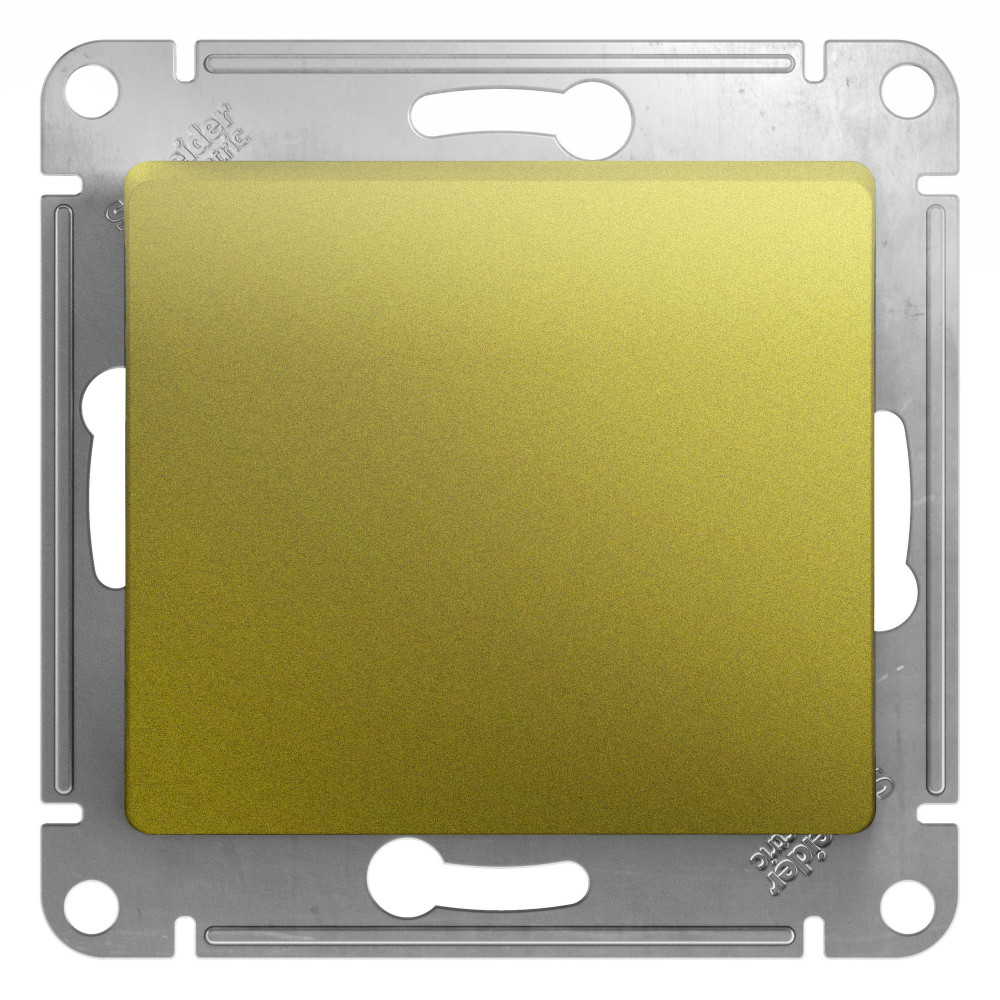

GLOSSA 1-клавишный ПЕРЕКЛЮЧАТЕЛЬ,сх.6,10AX, механизм, ФИСТАШКОВЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства70.8 мм
Высота устройства70.8 мм
Глубина устройства38.5 мм
Тип монтажаСкрытой установки
Тип комплектацииМеханизм с накладкой
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) серии Glossa (цвет фисташковый) переключателя 1-клавишного подходит для сетей 250 В, на ток 10 А.
- Переключатель позволяют управлять одним источником света с двух точек.
- Выполнен из материала PС+ASA, стойкого к УФ-излучению и появлению царапин.
- Эргономичные клеммы расположены в два ряда: сверху и снизу.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Степень защиты ipданные поставщика | IP20 |
Электрические и световые параметры 5
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| номинальное рабочее напряжениеданные поставщика | 250 В Переменный ток |
| Номинальный токданные поставщика | 10 AX в единицах производителя |
Материалы и конструкция 7
| ЦветEF000007 | Зеленый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Материалданные поставщика | крышка механизма: PC + ASA монт. рама: оцинкованная сталь в единицах производителя |
| Оттенок цвета производителяданные поставщика | Фисташковый |
| Цветовой оттенокданные поставщика | зеленый |
Монтаж и подключение 9
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | В распор (лапками) и винтами |
| Схема подключенияEF002960 | Переключатель на 2 направления |
| Монтаж устройстваданные поставщика | утопленный |
| Соединения – клеммыданные поставщика | винтовые зажимы 2.5-2.5 мм² жесткий кабель винтовые зажимы 2.5-2.5 мм² гибкий кабель |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 6
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Область примененияданные поставщика | управление освещением |
| Серияданные поставщика | Glossa Glossa |
| Стандартыданные поставщика | TP TС 004/2011 |
| Тип продуктаданные поставщика | выключатель |
Прочие характеристики 14
| ПодсветкаEF000134 | Да |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Функция подсветкиEF009420 | Ориентация |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Комплектация изделияданные поставщика | механизм |
| Локальная индикацияданные поставщика | без |
| Режим фиксацииданные поставщика | лапками винтами |
| Сегмент рынкаданные поставщика | Жилищный сектор Малые коммерческие предприятия |
| Сертификатыданные поставщика | EAC |
| Функции переключенияданные поставщика | 1-полюсный на 2 направления |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 70.8 мм |
|---|---|
| Высота устройстваEF008809 | 70.8 мм |
| Глубина устройстваEF008810 | 38.5 мм |
| Вес неттоданные поставщика | 0.073 кг |
| Глубина встраиванияданные поставщика | 22.6 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.16 × 0.105 × 0.04 м | 0.07 | 0.000672 | |
| Контейнер | 1800 шт. | 1.2 × 0.8 × 1.104 м | 181.482 | 1.05984 | |
| Групповая упаковка | 5 шт. | 0.23 × 0.092 × 0.089 м | 0.408 | 0.00188324 | |
| TRANSPORTING | 20 шт. | 0.404 × 0.242 × 0.106 м | 1.817 | 0.0103634 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.105 × 0.04 м
- Вес, кг
- 0.07
- Объём, м³
- 0.000672
- EAN / GTIN
-
Контейнер
- В упаковке
- 1800 шт.
- Габариты
- 1.2 × 0.8 × 1.104 м
- Вес, кг
- 181.482
- Объём, м³
- 1.05984
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 5 шт.
- Габариты
- 0.23 × 0.092 × 0.089 м
- Вес, кг
- 0.408
- Объём, м³
- 0.00188324
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 20 шт.
- Габариты
- 0.404 × 0.242 × 0.106 м
- Вес, кг
- 1.817
- Объём, м³
- 0.0103634
- EAN / GTIN
