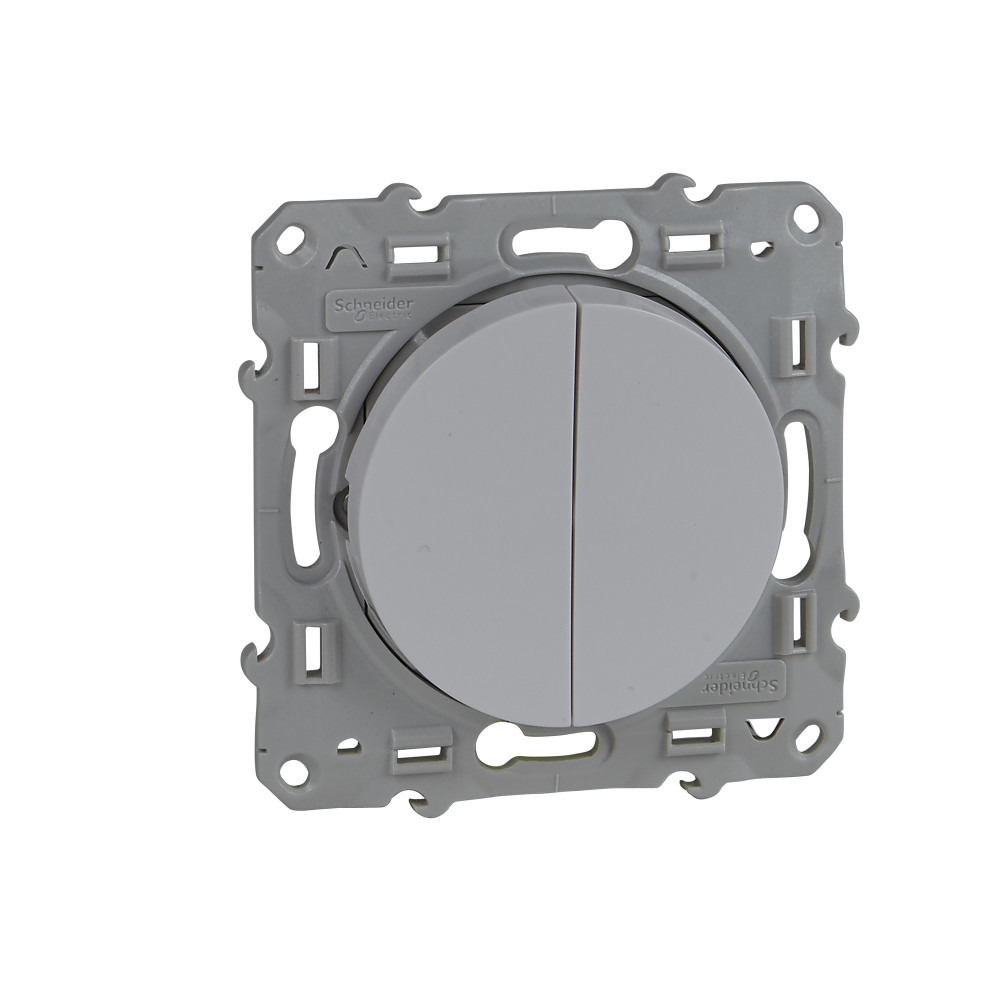

Двуклавиш вык-ль 10А бел ODACE

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 6

Свободный от галогеновEF000025	Нет
Рабочая температура окружающей средыданные поставщика	5-35 °C
Степень защиты ipданные поставщика	IP21 D
Стойкость к агрессивным веществамданные поставщика	resistant to alcohol (70 %) resistant to alcohol (96 %) resistant to A-Lactic Acid resistant to diluted quaternary ammonium resistant to diluted bleach resistant to diluted ammonia resistant to soapy
Температура окружающей среды при храненииданные поставщика	-5-50 °C
Электрическая износостойкостьданные поставщика	20000 циклы в ВКЛ и ВЫКЛ при номинальном напряжении, cos φ = 0,6

Электрические и световые параметры 7

Номин напряжениеEF000002	250 В
Тип включения или управленияEF000006	Клавиша/кнопка
Номин токEF000227	10 А
Емкость зажимного соединенияданные поставщика	1 x 1,5...2 x 2,5 мм² для Жесткий кабель(и) 1 x 1,5...2 x 2,5 мм² для Гибкий кабель(и) 1 x 1,5...2 x 2,5 мм² для многожильный кабель(и)
Индикатор наличия напряженияданные поставщика	световой стол
Номинальный токданные поставщика	10 AX в 250 В Переменный ток 50 Гц в единицах производителя
Электрическая прочность изоляцииданные поставщика	2000 В

Материалы и конструкция 10

ЦветEF000007	Белый
Защитное покрытие поверхностиEF000139	Необработанная
Вид или марка материалаEF001257	Термопласт
МатериалEF002169	Пластик
Цвет по RALEF003882	9003
Материалданные поставщика	термопластик АБС, устойчивый к УФ излучения: центральная накладка PBT (полибутилентерефталат) GF30: несущая конструкция PC (поликарбонат) GF10 FR: корпус в единицах производителя
Оттенок цветаданные поставщика	Белый
Оттенок цвета производителяданные поставщика	Белый
Тип покрытияданные поставщика	глянцевое
Цветовой оттенокданные поставщика	Белый (RAL 9003)

Монтаж и подключение 7

Тип монтажаEF000003	Внутренний / скрытый
С монтажной платой/панельюEF000118	Нет
Сигнальный контакт состоянияEF001181	Да
Способ или тип крепленияEF002442	Винтовое крепление
Схема подключенияEF002960	Выключатель 2х1-полюс.
Количество клеммданные поставщика	3 безвинтовые зажимы
Тип монтажаданные поставщика	утопленный в единицах производителя

Механические характеристики 4

Коммутируем нагрузка для люминесц лампEF003888	10 Fluorescent lamp rat
Срок службы в циклахданные поставщика	20000 циклы в ВКЛ и ВЫКЛ при номинальном напряжении, cos φ = 0,6
Степень ударостойкости ikданные поставщика	IK04
Тип нагрузкиданные поставщика	load for energy saving lamps with ballast: 100 Вт

Классификация и назначение 8

Тип поверхностиEF006569	Глянцевый
Информация о ремонтопригодностиданные поставщика	Подлежит замене
Область примененияданные поставщика	управлене освещением
Серияданные поставщика	Odace Odace
Стандартыданные поставщика	EN 60669-1 2006/95/EEC
Тип продуктаданные поставщика	выключатель
Тип упаковкиданные поставщика	крашеная крышка
Форма головки винтаданные поставщика	pozidriv № 1

Прочие характеристики 18

ПодсветкаEF000134	Да
Количество клавишEF003816	2
Возвратно-нажимнойEF003895	Да
Выключатель стиральной машиныEF006316	Да
Подходит для степени защиты - IPEF006755	IP21
С полем для надписиEF009419	Нет
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Исполнительное устройстводанные поставщика	клавиша
Количество в одном комплектеданные поставщика	комплект из 10 шт.
Комплектация изделияданные поставщика	механизм с пластиковой монт. рамкой
Минимальная отключающая способность:данные поставщика	200 операций, Iн = 1,25 и Uн = 1,1 при cos φ = 0,3
Поставляемое оборудованиеданные поставщика	внутреннее силовое соединение
Режим фиксацииданные поставщика	винтами
Сегмент рынкаданные поставщика	малые коммерческие предприятия рынок жилья
Сертификацияданные поставщика	Aenor: 030/2237 LCIE: CCA-FR_598285B LCIE: NF 604950 ГОСТ Р: 0811224 N NF
Функции выключателяданные поставщика	2 1-полюсн. на 1 направление
Целевой каналданные поставщика	do it yourself
Экологичностьданные поставщика	не содержит галогенов

Размеры и упаковка

Изделие

Глубина установочная (встраив.)EF000218	18.75 мм
Ширина устройстваEF008808	71 мм
Высота устройстваEF008809	71 мм
Глубина устройстваEF008810	33.6 мм
Мин. глубина встраивания монтажной коробкиEF012278	18.95 мм
Вес неттоданные поставщика	0.04 кг
Глубина встраиванияданные поставщика	18.75 мм
Длина зачистки проводовданные поставщика	12 мм
