Изображение может отличаться от конкретного исполнения.
Kranz

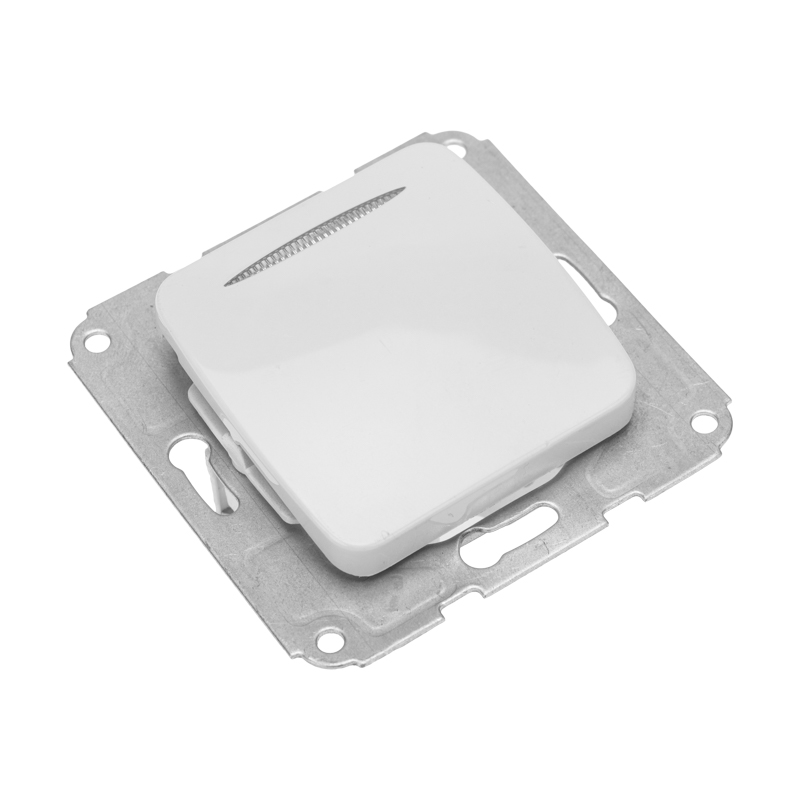

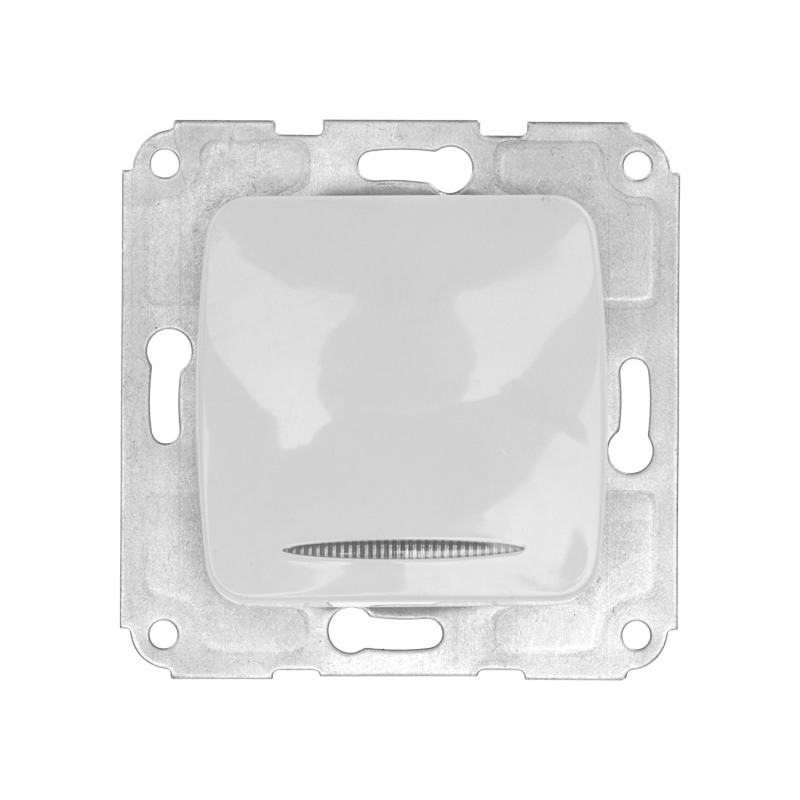

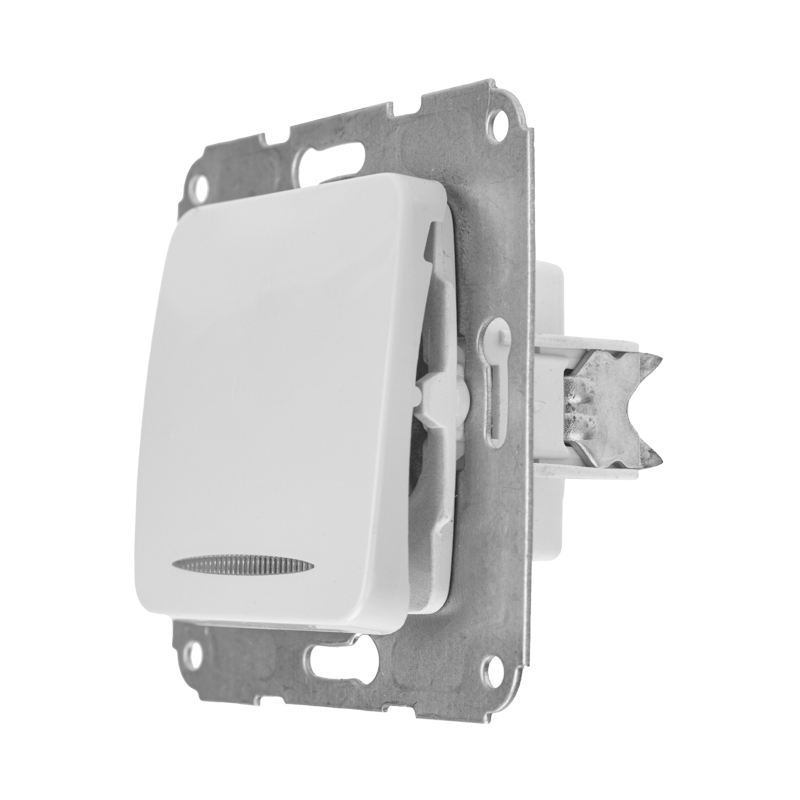

Выключатель 1кл (инд) с/у 10А мех. Бел KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение220 В
Номин ток10 А
Ширина устройства81 мм
Высота устройства81 мм
Глубина устройства36 мм
Тип монтажаВнутренний / скрытый
Тип комплектацииМеханизм с накладкой
Тип включения или управленияКлавиша/кнопка
Описание и назначение
Одноклавишный выключатель скрытой установки предназначен для организации электроснабжения внутри помещения. Применяется для включения и выключения источника света.
Подсветка позволяет без труда найти выключатель в темном помещении.
Благодаря лаконичной форме корпуса и нейтральному белому цвету выключатель гармонично впишется в любой интерьер.
Рамка приобретается отдельно, доступны разные цвета на выбор.
Сечение проводников: 1,5-2,5 мм².
Высота над встраиваемой поверхностью: 0,9 см.
Материал механизма: бакелит.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–50 |
Электрические и световые параметры 3
| Номин напряжениеEF000002 | 220 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
Материалы и конструкция 5
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Декоративное |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9010 |
Монтаж и подключение 7
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |

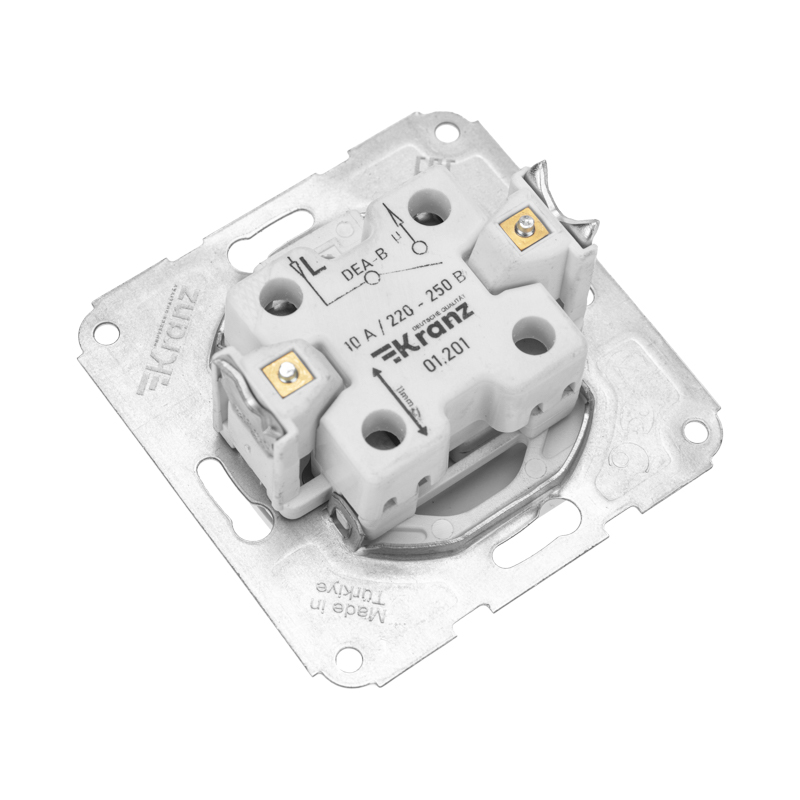

| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Выключатель 1-полюс. |
Классификация и назначение 5
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Применениеданные поставщика | Управление светом |
| Серияданные поставщика | DEA |
| Тип изделияданные поставщика | Выключатель |
Прочие характеристики 8
| ПодсветкаEF000134 | Светодиод. (LED) подсветка |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| WIFI Сетьданные поставщика | Нет (без) |
| Подсветкаданные поставщика | true в единицах производителя |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 81 мм |
|---|---|
| Высота устройстваEF008809 | 81 мм |
| Глубина устройстваEF008810 | 36 мм |
| Высота изделияданные поставщика | 3.6 см |
| Длина изделияданные поставщика | 8.1 см |
| Ширина изделияданные поставщика | 8.1 см |

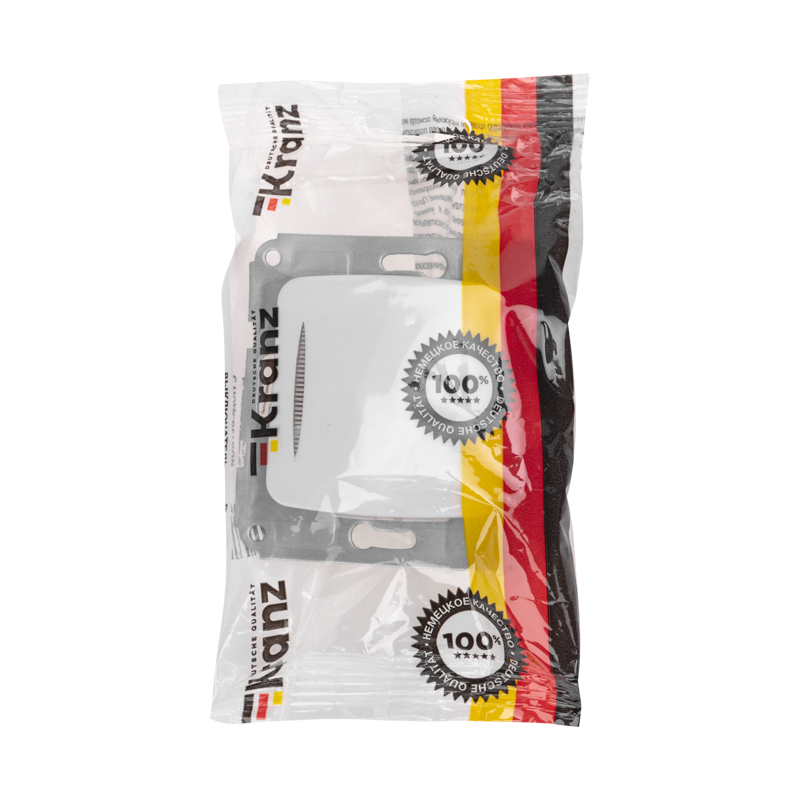

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 12.4 × 8.2 × 5.3 см | 0.065 | 0.001 | |
| Групповая упаковка кор (120 шт) | 120 шт | 57.6 × 28 × 30.6 см | 9.802 | 0.049 | |
| Групповая упаковка спец упаковка упак (10 шт) | 10 шт | 25.9 × 14 × 9.4 см | 0.762 | 0.003 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 12.4 × 8.2 × 5.3 см
- Вес, кг
- 0.065
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка кор (120 шт)
- В упаковке
- 120 шт
- Габариты
- 57.6 × 28 × 30.6 см
- Вес, кг
- 9.802
- Объём, м³
- 0.049
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 25.9 × 14 × 9.4 см
- Вес, кг
- 0.762
- Объём, м³
- 0.003
- EAN / GTIN
