ATLASDESIGN PROFI IP54 О/У 1-клавишный ВЫКЛЮЧАТЕЛЬ, сх.1, 10АХ, БЕЛЫЙ
Systeme Electric · артикул ATN540111

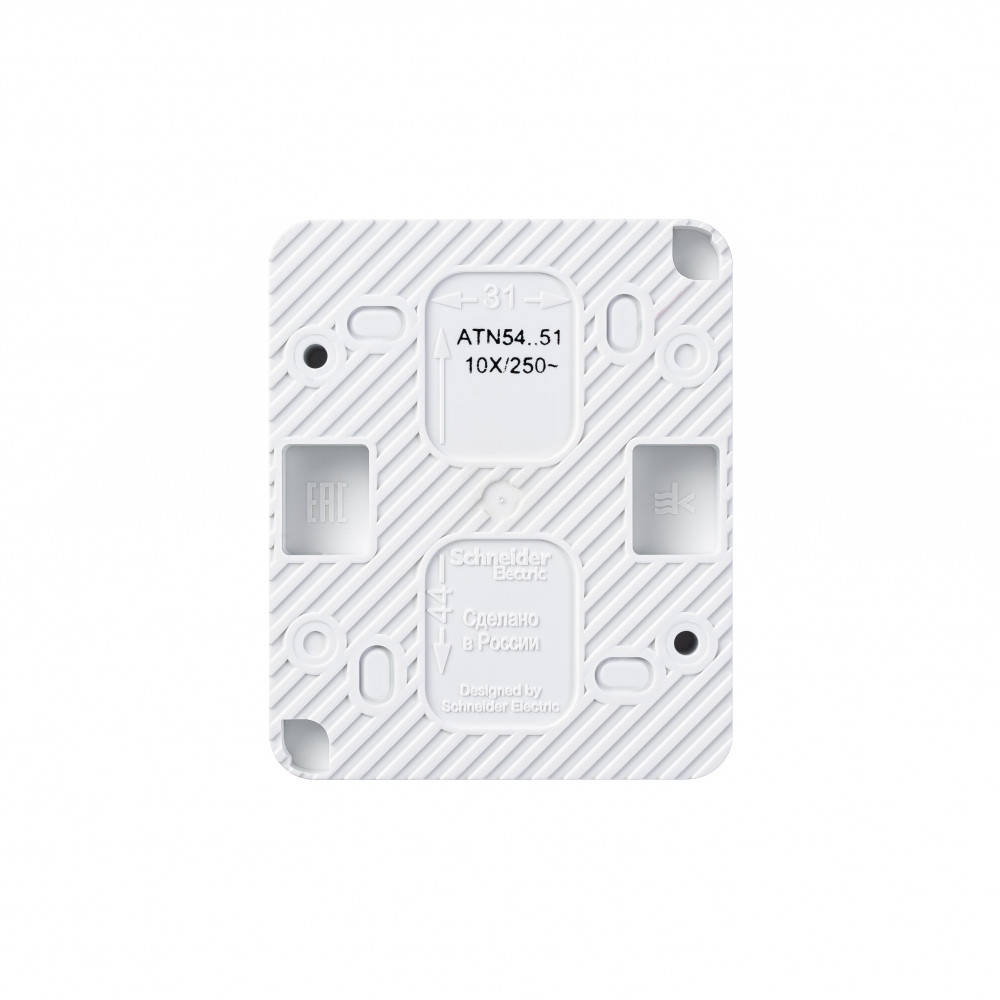

Изображение может отличаться от конкретного исполнения.
Systeme Electric
AtlasDesign PROFI IP54 О/У 2-клавишный ВЫКЛЮЧАТЕЛЬ 10 АХ, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства72 мм
Высота устройства60 мм
Глубина устройства55 мм
Тип монтажаОткрытой установки
Тип комплектацииВ сборе с корпусом/рамкой
Описание и назначение
Выключатель 2-клавишный для открытого монтажа.
Степень защиты IP:54, Степень защиты IK: IK08. Продукция AtlasDesign Profi54 созданы специально для тех мест, где требуется повышенная защита от влаги и пыли. Уютная веранда в загородном доме, уличное кафе, любимый гараж или мастерская – выключатели и розетки будут обеспечивать надежную защиту и радовать глаз современным дизайном. Универсальный белый цвет гармонично впишется в любую обстановку.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температура окружающей средыданные поставщика | -25-35°C |
| Степень защиты (IP)данные поставщика | IP54 |
| Степень защиты ipданные поставщика | IP54 |
| Температура окружающей среды при храненииданные поставщика | -25-40°C |
Электрические и световые параметры 6
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Емкость зажимного соединенияданные поставщика | 1...2.5 мм² для жесткий кабель(и) 1...2.5 мм² для гибкий кабель(и) |
| Номинальный токданные поставщика | 10 в единицах производителя |
| Номинальный токданные поставщика | 10 A в 250 В Переменный ток 50 Гц в единицах производителя |
Материалы и конструкция 9
| ЦветEF000007 | Белый |
|---|---|
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Материалданные поставщика | термопласт в единицах производителя |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | Белый (RAL 9003) |
Монтаж и подключение 8
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Схема подключенияEF002960 | Выключатель 2х1-полюс. |
| Тип монтажаданные поставщика | открытый в единицах производителя |
Механические характеристики 2
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|---|
| Степень ударостойкости ikданные поставщика | IK08 |
Классификация и назначение 6
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Область примененияданные поставщика | освещение |
| Серияданные поставщика | AtlasDesign |
| Тип продуктаданные поставщика | выключатель |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 11
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 2 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP54 |
| С полем для надписиEF009419 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Исполнительное устройстводанные поставщика | клавиша |
| Комплектация изделияданные поставщика | изделие в сборе |
| Режим фиксацииданные поставщика | винты |
| Функции выключателяданные поставщика | 2 1-полюсн. на 1 направление |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 72 мм |
|---|---|
| Высота устройстваEF008809 | 60 мм |
| Глубина устройстваEF008810 | 55 мм |
| Длина зачистки проводовданные поставщика | 11 мм |
