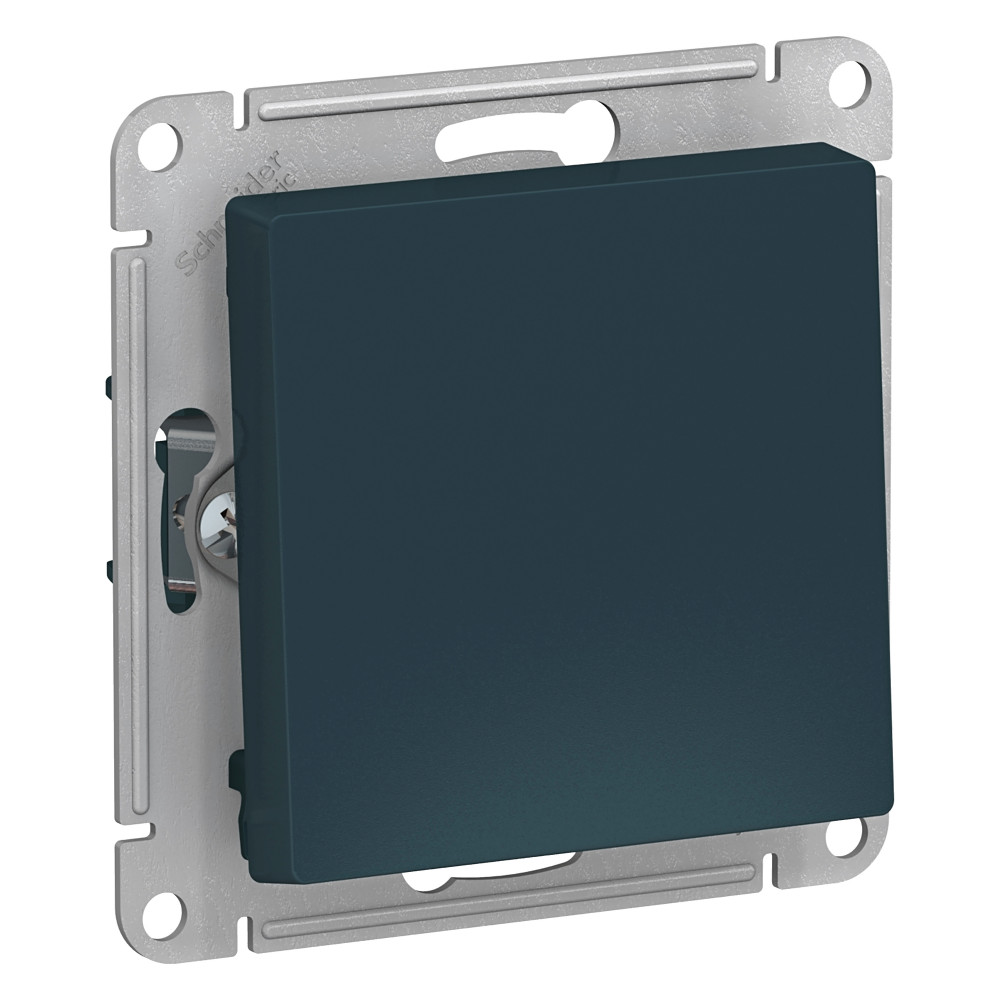

ATLASDESIGN Перекрестный ПЕРЕКЛЮЧАТЕЛЬ, сх.7, 10АХ, механизм, ИЗУМРУД

Изображение может отличаться от конкретного исполнения.

Systeme Electric

ATLASDESIGN Перекрестный ПЕРЕКЛЮЧАТЕЛЬ, сх.7, 10АХ, механизм, ИЗУМРУД

Артикул: ATN000871 ETIM-класс: EC001590 EAN: 13606489702875 EAN: 23606489702872 Обновлено: 03.07.2026
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы

Инженерный маршрут

Получить консультацию

Поможем проверить характеристики, совместимость и возможные варианты поставки.

Получить консультацию
tehpst.site не принимает заказы и не публикует складские остатки.
Номин напряжение250 В
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства40 мм
Тип монтажаСкрытой установки
Тип комплектацииМеханизм с накладкой

Описание и назначение

Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете изумруд переключателя 1-клавишного перекрёстного подходит для сетей 250 В, на ток 10 А.
- Переключатель позволяют управлять одним источником света с двух точек.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Усиленные прямые монтажные лапки для лучшей фиксации механизма в монтажной коробке.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Условия эксплуатации и безопасность 7

Свободный от галогеновEF000025 Да
Относительная влажностьданные поставщика 60-60 %
Рабочая температура окружающей средыданные поставщика 5-35 °C
Степень защиты (IP)данные поставщика IP20
Степень защиты ipданные поставщика IP20
Температура окружающей среды при храненииданные поставщика 5-40 °C
Электрическая износостойкостьданные поставщика 40000.0 циклы в соответствии с IEC 60669

Электрические и световые параметры 6

Номин напряжениеEF000002 250 В
Тип включения или управленияEF000006 Клавиша/кнопка
Номин токEF000227 10 А
Емкость зажимного соединенияданные поставщика 1...2.5 мм² для Жесткий кабель(и) 1...2.5 мм² для Гибкий кабель(и)
Номинальный токданные поставщика 10 в единицах производителя
Номинальный токданные поставщика 10 A в 250 В Переменный ток 50 Гц в единицах производителя

Материалы и конструкция 8

ЦветEF000007 Зеленый
Защитное покрытие поверхностиEF000139 Необработанная
Вид или марка материалаEF001257 Термопласт
МатериалEF002169 Пластик
Минимальная партия для продажиданные поставщика 1
Оттенок цвета производителяданные поставщика Изумруд
Тип покрытияданные поставщика матовый
Цветовой оттенокданные поставщика изумруд

Монтаж и подключение 8

Тип монтажаEF000003 Скрытой установки
С монтажной платой/панельюEF000118 Нет
Тип или способ подключенияEF000124 Винтов. зажим/клемма
Сигнальный контакт состоянияEF001181 Нет
Установка в кабель-каналEF002440 Нет
Способ или тип крепленияEF002442 Винтовое крепление
Схема подключенияEF002960 Перекрестный переключатель
Тип монтажаданные поставщика утопленный в единицах производителя

Механические характеристики 1

Коммутируем нагрузка для люминесц лампEF003888 10 Fluorescent lamp rat

Классификация и назначение 8

Тип комплектацииEF000005 Механизм с накладкой
Тип поверхностиEF006569 Матовый (-ая)
Область примененияданные поставщика освещение
Серияданные поставщика AtlasDesign
Стандартыданные поставщика IEC 60669
Тип продуктаданные поставщика выключатель
Тип упаковкиданные поставщика Флоупак
Форма отверткиданные поставщика Pozidriv No 1

Прочие характеристики 14

ПодсветкаEF000134 Нет
Количество клавишEF003816 1
Возвратно-нажимнойEF003895 Нет
Выключатель стиральной машиныEF006316 Нет
Подходит для степени защиты - IPEF006755 IP20
С полем для надписиEF009419 Нет
Гарантияданные поставщика Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Исполнительное устройстводанные поставщика клавиша
Количество в одном комплектеданные поставщика комплект из 5 шт.
Комплектация изделияданные поставщика механизм
Поверхностьданные поставщика декоративное покрытие
Режим фиксацииданные поставщика винты
Функции выключателяданные поставщика перекрестный
Экологичностьданные поставщика не содержит галогенов

Размеры и упаковка

Изделие

Ширина устройстваEF008808 71 мм
Высота устройстваEF008809 71 мм
Глубина устройстваEF008810 40 мм
Вес неттоданные поставщика 0.076 кг
Длина зачистки проводовданные поставщика 11 мм

Упаковка

Габариты и вес относятся к упаковке, а не к самому изделию.

УровеньВ упаковкеГабаритыВес, кгОбъём, м³EAN / GTIN
Базовая единица 1 шт. 0.16 × 0.105 × 0.042 м 0.069 0.0007056 3606489702878
Контейнер 1800 шт. 1.2 × 0.8 × 1.104 м 180.509 1.05984 —
Групповая упаковка 5 шт. 0.23 × 0.092 × 0.089 м 0.406 0.00188324 13606489702875
TRANSPORTING 20 шт. 0.404 × 0.242 × 0.106 м 1.806 0.0103634 23606489702872

  • Базовая единица

    В упаковке
    1 шт.
    Габариты
    0.16 × 0.105 × 0.042 м
    Вес, кг
    0.069
    Объём, м³
    0.0007056
    EAN / GTIN
    3606489702878

  • Контейнер

    В упаковке
    1800 шт.
    Габариты
    1.2 × 0.8 × 1.104 м
    Вес, кг
    180.509
    Объём, м³
    1.05984
    EAN / GTIN
    —

  • Групповая упаковка

    В упаковке
    5 шт.
    Габариты
    0.23 × 0.092 × 0.089 м
    Вес, кг
    0.406
    Объём, м³
    0.00188324
    EAN / GTIN
    13606489702875

  • TRANSPORTING

    В упаковке
    20 шт.
    Габариты
    0.404 × 0.242 × 0.106 м
    Вес, кг
    1.806
    Объём, м³
    0.0103634
    EAN / GTIN
    23606489702872
