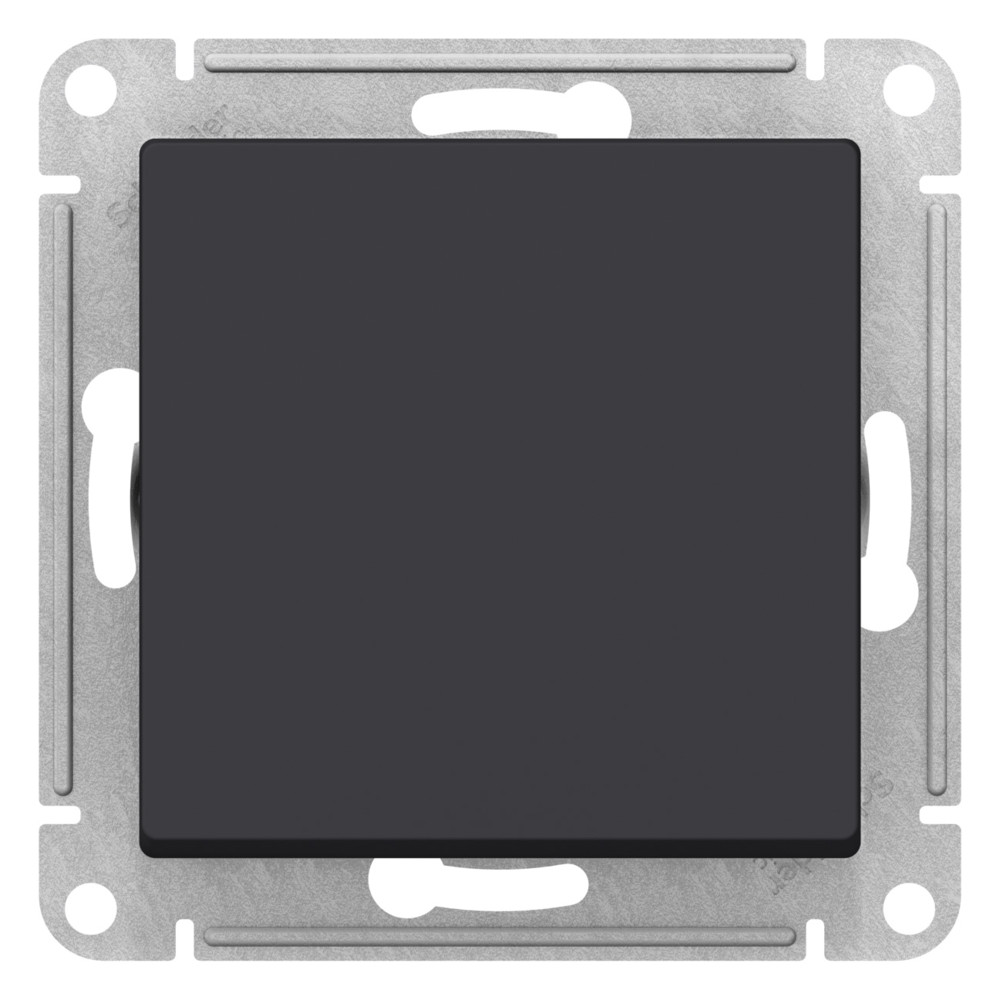

ATLASDESIGN 1-клавишный ВЫКЛЮЧАТЕЛЬ 2-полюсный, 10А, мех., КАРБОН
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства40 мм
Тип монтажаСкрытой установки
Тип комплектацииМеханизм с накладкой
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете карбон выключателя 1-клавишного 2-полюсного подходит для сетей 250 В, на ток 10 А. Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению. Усиленные прямые монтажные лапки для лучшей фиксации механизма в монтажной коробке.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Да |
|---|---|
| Степень защиты (IP)данные поставщика | IP20 |
Электрические и световые параметры 4
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Номинальный токданные поставщика | 10 в единицах производителя |
Материалы и конструкция 4
| ЦветEF000007 | Черный |
|---|---|
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Оттенок цвета производителяданные поставщика | Карбон |
Монтаж и подключение 6
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Схема подключенияEF002960 | Выключатель 2-полюс. |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 2
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
Прочие характеристики 7
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 71 мм |
|---|---|
| Высота устройстваEF008809 | 71 мм |
| Глубина устройстваEF008810 | 40 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.16 × 0.105 × 0.042 м | 0.077 | 0.0007056 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.105 × 0.042 м
- Вес, кг
- 0.077
- Объём, м³
- 0.0007056
- EAN / GTIN
