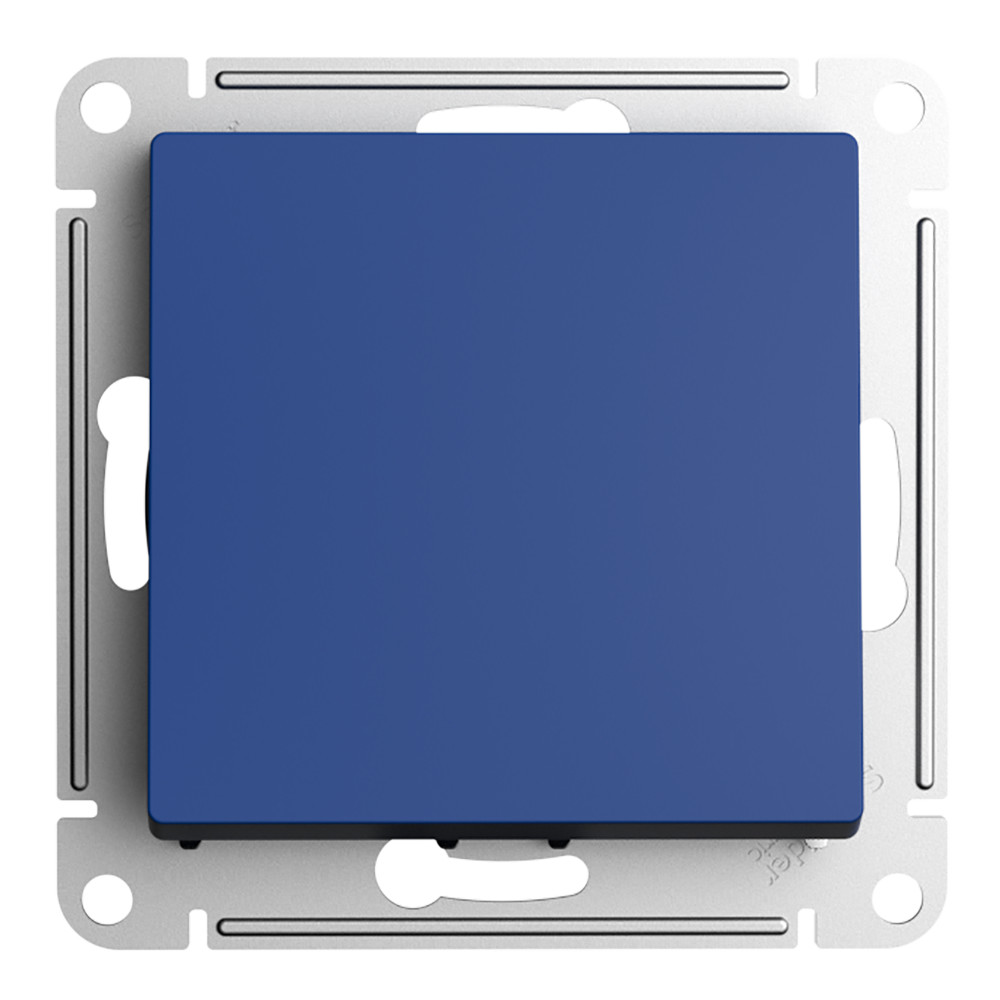

ATLASDESIGN 1-клавишный ПЕРЕКЛЮЧАТЕЛЬ, сх.6, 10АХ, механизм, АКВАМАРИН
ИсточникКаталог Systeme Electric
КлассификацияEC001590
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин напряжение250 В
Глубина установочная (встраив.)23 мм
Номин ток10 А
Коммутируем нагрузка для люминесц ламп10 Fluorescent lamp rat
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства40 мм
Мин. глубина встраивания монтажной коробки42 мм
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете аквамарин переключателя 1-клавишного подходит для сетей 250 В, на ток 10 А.
- Переключатель позволяют управлять одним источником света с двух точек.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Усиленные прямые монтажные лапки для лучшей фиксации механизма в монтажной коробке.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Свободный от галогеновEF000025 | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температура окружающей средыданные поставщика | 5-35 °C |
| Степень защиты (IP)данные поставщика | IP20 |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | 5-40 °C |
| Электрическая износостойкостьданные поставщика | 40000.0 циклы в соответствии с IEC 60669 |
Электрические и световые параметры 6
| Номин напряжениеEF000002 | 250 В |
|---|---|
| Тип включения или управленияEF000006 | Клавиша/кнопка |
| Номин токEF000227 | 10 А |
| Емкость зажимного соединенияданные поставщика | 1...2.5 мм² для Жесткий кабель(и) 1...2.5 мм² для Гибкий кабель(и) |
| Номинальный токданные поставщика | 10 в единицах производителя |
| Номинальный токданные поставщика | 10 A в 250 В Переменный ток 50 Гц в единицах производителя |
Материалы и конструкция 8
| ЦветEF000007 | Синий |
|---|---|
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цвета производителяданные поставщика | Аквамарин |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | аквамарин |
| Цветовой оттенокданные поставщика | аквамарин |
Монтаж и подключение 7
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| С монтажной платой/панельюEF000118 | Нет |
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Сигнальный контакт состоянияEF001181 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Схема подключенияEF002960 | Переключатель на 2 направления |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Механические характеристики 1
| Коммутируем нагрузка для люминесц лампEF003888 | 10 Fluorescent lamp rat |
|---|
Классификация и назначение 9
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Область примененияданные поставщика | освещение |
| Серияданные поставщика | AtlasDesign |
| Серия продуктаданные поставщика | AtlasDesign |
| Стандартыданные поставщика | IEC 60669 |
| Тип продуктаданные поставщика | выключатель |
| Тип упаковкиданные поставщика | Флоупак |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 15
| ПодсветкаEF000134 | Нет |
|---|---|
| Количество клавишEF003816 | 1 |
| Возвратно-нажимнойEF003895 | Нет |
| Выключатель стиральной машиныEF006316 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С полем для надписиEF009419 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Исполнительное устройстводанные поставщика | клавиша |
| Количество в одном комплектеданные поставщика | комплект из 10 шт. |
| Комплектация изделияданные поставщика | механизм |
| Поверхностьданные поставщика | декоративное покрытие |
| Режим фиксацииданные поставщика | винты |
| Сегмент рынкаданные поставщика | Рынок жилья Малые коммерческие предприятия |
| Функции выключателяданные поставщика | 2-канальный |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Глубина установочная (встраив.)EF000218 | 23 мм |
|---|---|
| Ширина устройстваEF008808 | 71 мм |
| Высота устройстваEF008809 | 71 мм |
| Глубина устройстваEF008810 | 40 мм |
| Мин. глубина встраивания монтажной коробкиEF012278 | 42 мм |
| Вес неттоданные поставщика | 0.073 кг |
| Длина зачистки проводовданные поставщика | 11 мм |
