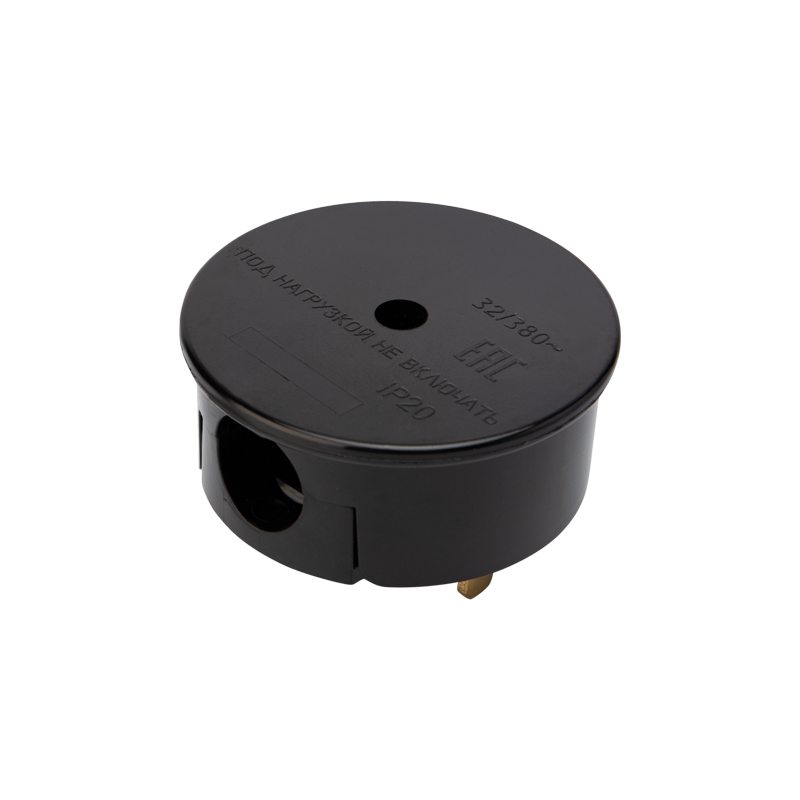

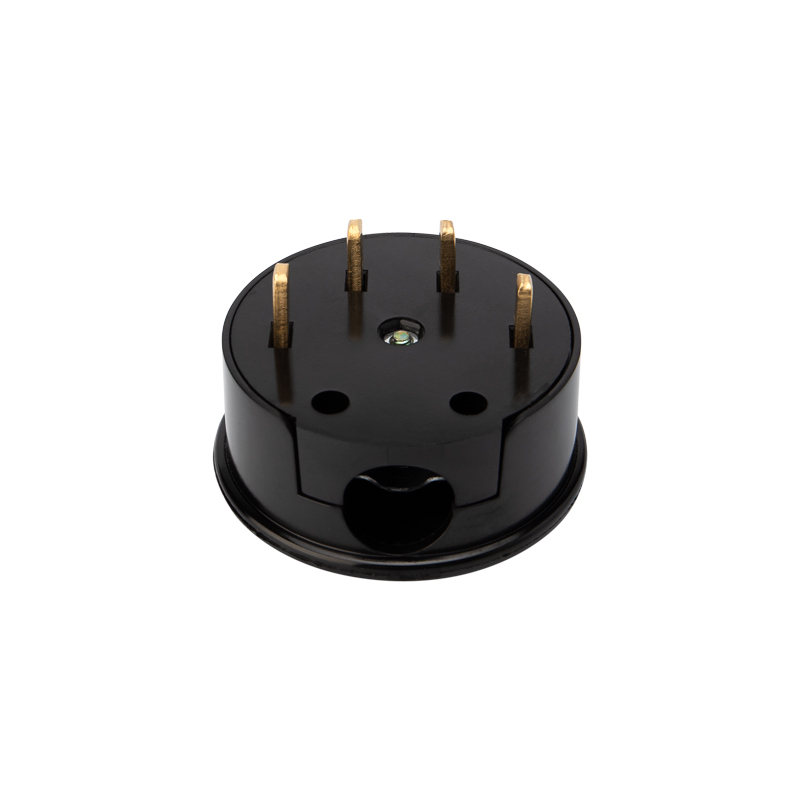

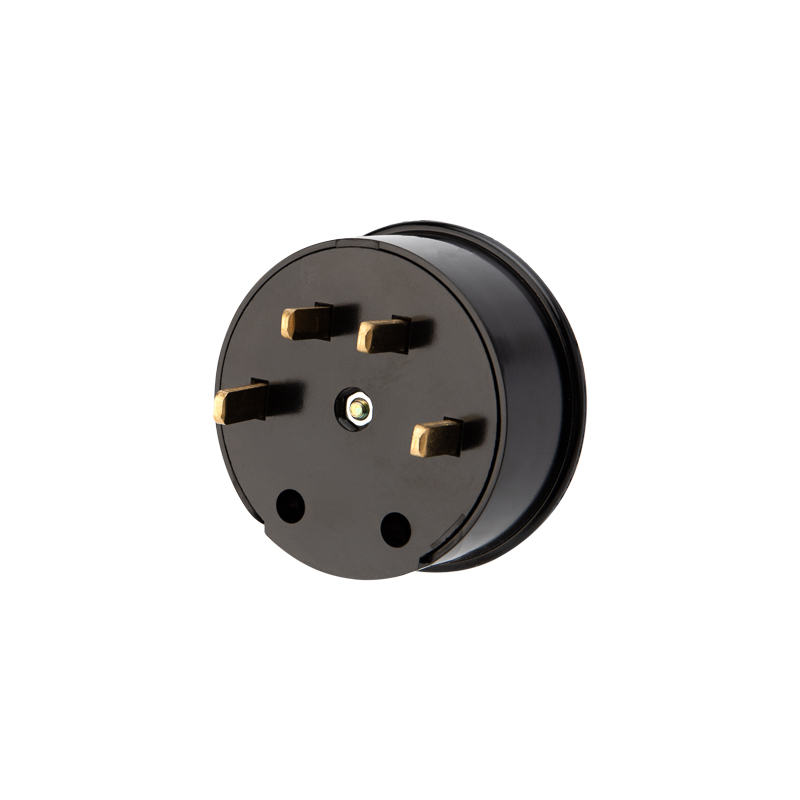

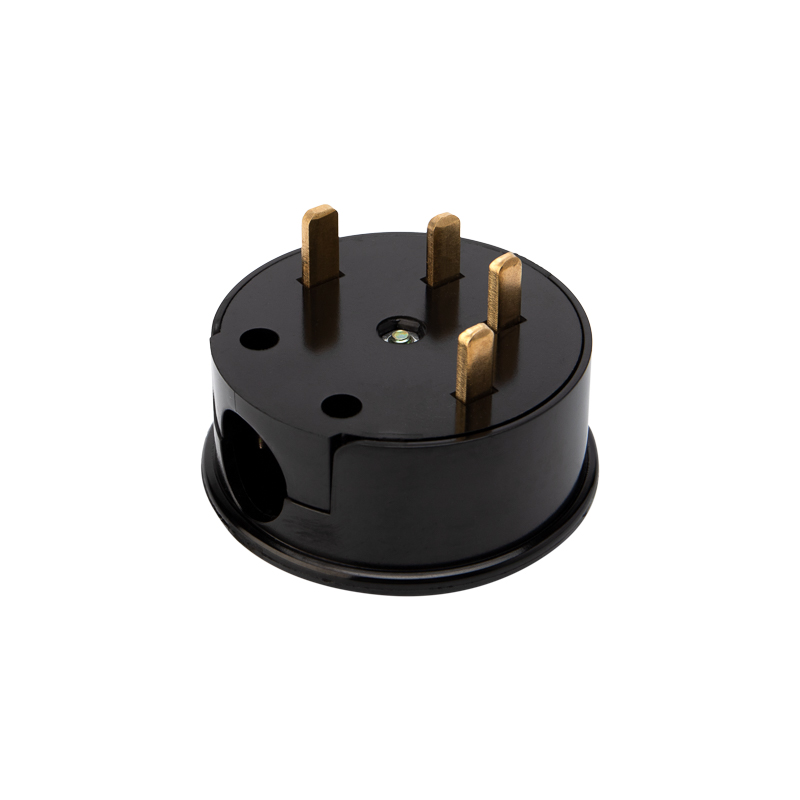

Вилка ВШ для электрической плиты 32А, 380В, 3Р+РЕ (ОУ) черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000242
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток32,0000 А
Номин. напряжение220–380 В
Модель/исполнениеВилка ВШ
МатериалПластик
Ориентация (угол) подключенияПрямой
Степень защиты (IP)IP23
Способ монтажаОткрытая установка
ЦветЧерный
Описание и назначение
Штепсельная вилка для электрической плиты предназначена для подключения электрических плит, варочных панелей и духовых шкафов к трехфазной сети переменного тока с номинальным напряжением 380 В. Подходит для проводников сечением от 2,5 до 10 мм².
Корпус вилки изготовлен из негорючего термостойкого карболита, который обладает хорошими диэлектрическими свойствами, поэтому изделие безопасно в использовании и устойчиво к перегреву.
Вилка оснащена заземляющим контактом, который используется для подключения заземляющего провода, что делает использование вилки еще более безопасным.
Предназначена для использования только внутри помещения.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10–85 |
|---|---|
| Степень защиты (IP)EF005474 | IP23 |
Электрические и световые параметры 10
| Номин. токEF000001 | 32,0000 А |
|---|---|
| Номин. напряжениеEF000002 | 220–380 В |
| ЧастотаEF000034 | 50 |
| Сила токаEF000047 | 32 |
| МощностьEF000076 | 12 |
| НапряжениеEF000213 | 380 |
| Количество полюсовEF001391 | 3,0000 |
| Защитный круглый контакт (штырь) заземленияEF012000 | Нет |
| Класс защиты от поражения электрическим токомданные поставщика | I |
| Тип полюсовданные поставщика | 3Р+РЕ |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель/исполнениеEF000010 | Вилка ВШ |
| МатериалEF002169 | Пластик |
Монтаж и подключение 3
| Способ монтажаEF000003 | Открытая установка |
|---|---|
| Ориентация (угол) подключенияEF002650 | Прямой |
| Тип подключенияEF004381 | Винтовой зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Подключение электрических плит |
|---|---|
| Серияданные поставщика | Вилка ВШ |
Прочие характеристики 2
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
|---|---|
| С кольцомданные поставщика | false |
Размеры и упаковка
Изделие
| Сечение проводниковданные поставщика | 2.5 - 10 мм² |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 шт) | 1 шт | 8 × 8.4 × 3.5 | 0.103 | — | |
| Базовая единица шт | 1 шт | 74 × 74 × 46 | 0.111 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 62 × 20 × 47.5 см | 23.45 | 0.059 | |
| Групповая упаковка упак (10 шт) | 10 шт | 23.1 × 17.1 × 7.5 см | 1.113 | 0.003 |
-
Базовая единица упак (1 шт)
- В упаковке
- 1 шт
- Габариты
- 8 × 8.4 × 3.5
- Вес, кг
- 0.103
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 74 × 74 × 46
- Вес, кг
- 0.111
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (200 шт)
- В упаковке
- 200 шт
- Габариты
- 62 × 20 × 47.5 см
- Вес, кг
- 23.45
- Объём, м³
- 0.059
- EAN / GTIN
-
Групповая упаковка упак (10 шт)
- В упаковке
- 10 шт
- Габариты
- 23.1 × 17.1 × 7.5 см
- Вес, кг
- 1.113
- Объём, м³
- 0.003
- EAN / GTIN
