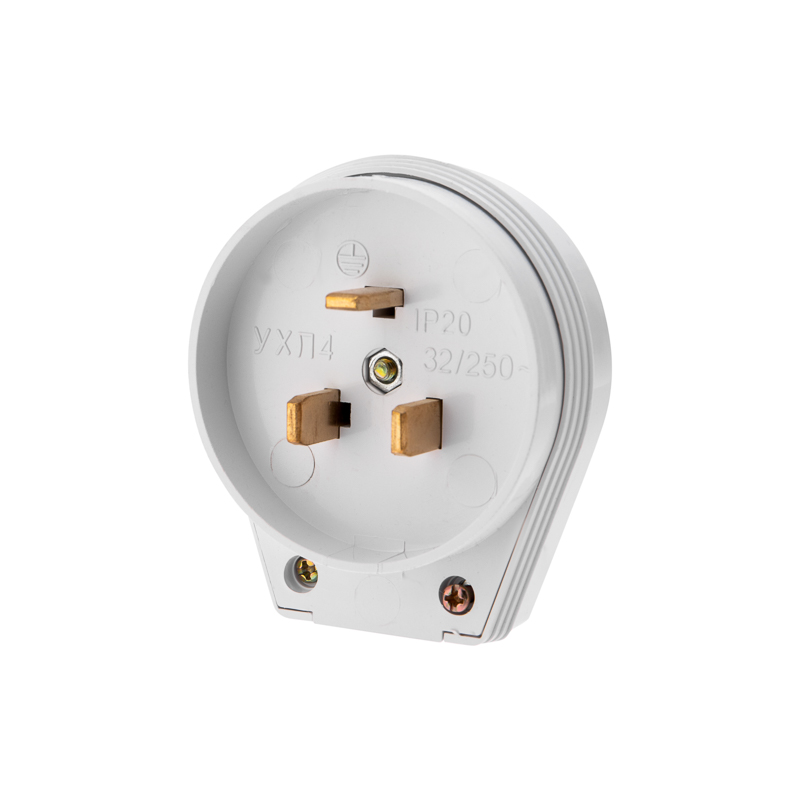

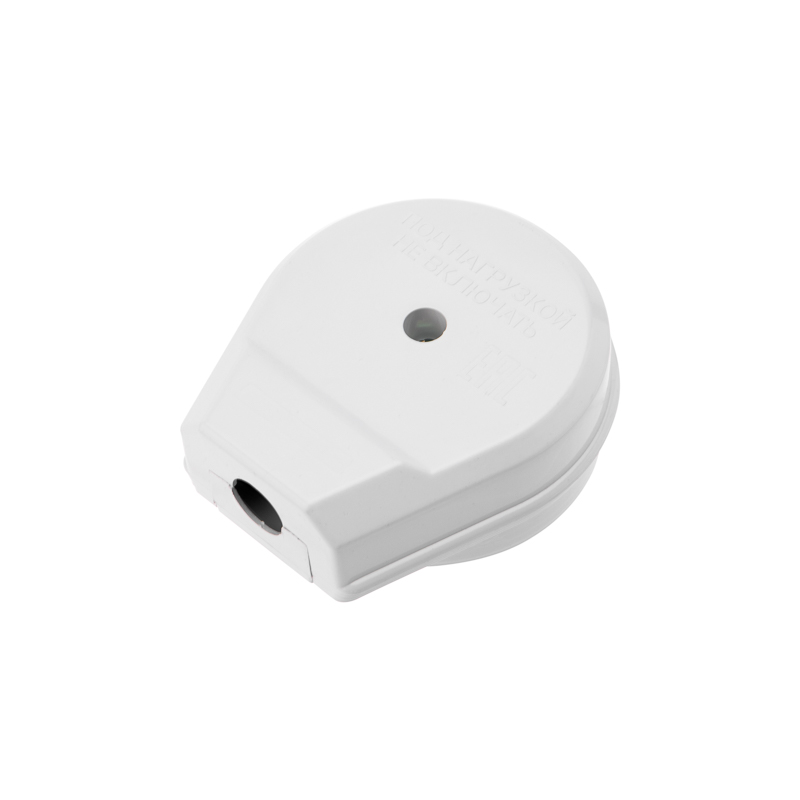

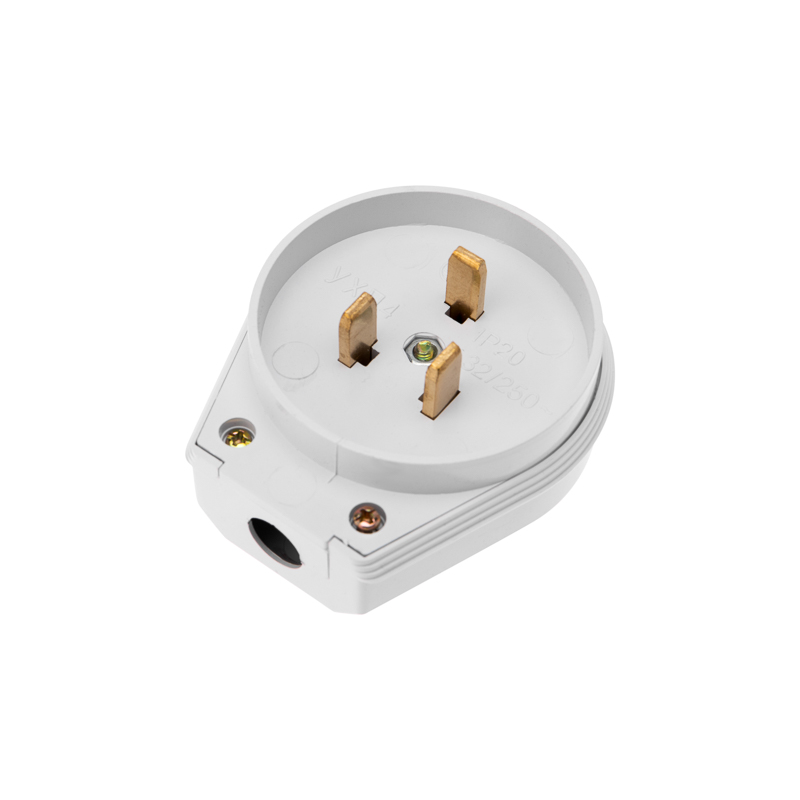

Вилка ВШ для электрической плиты 32А, 250В, 2Р+РЕ (ОУ) белая REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000242
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток32,0000 А
Номин. напряжение250,0000–250,0000 В
ЦветБелый
Модель/исполнениеВилка ВШ
МатериалПластик
Тип подключенияВинтов. зажим/клемма
Ориентация (угол) подключенияПрямой
Степень защиты (IP)IP20
Описание и назначение
Штепсельная вилка для электрической плиты предназначена для подключения электрических плит, варочных панелей и духовых шкафов к однофазной сети переменного тока с номинальным напряжением 250 В. Подходит для проводников сечением от 2,5 до 10 мм².
Корпус вилки выполнен из термостойких негорючих диэлектрических материалов, поэтому изделие безопасно в использовании и устойчиво к перегреву.
Вилка оснащена заземляющим контактом, который используется для подключения заземляющего провода, что делает использование вилки еще более безопасным.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Температура эксплуатацииEF002386 | -10–85 |
|---|---|
| Степень защиты (IP)EF005474 | IP20 |
Электрические и световые параметры 10
| Номин. токEF000001 | 32,0000 А |
|---|---|
| Номин. напряжениеEF000002 | 250,0000–250,0000 В |
| ЧастотаEF000034 | 50 |
| Сила токаEF000047 | 32 |
| МощностьEF000076 | 8 |
| НапряжениеEF000213 | 250 |
| Количество полюсовEF001391 | 3,0000 |
| Защитный круглый контакт (штырь) заземленияEF012000 | Нет |
| Класс защиты от поражения электрическим токомданные поставщика | I |
| Тип полюсовданные поставщика | 2Р+РЕ |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| Модель/исполнениеEF000010 | Вилка ВШ |
| МатериалEF002169 | Пластик |
Монтаж и подключение 4
| Способ монтажаEF000003 | Открытая установка |
|---|---|
| Тип подключенияEF002649 | Винтов. зажим/клемма |
| Ориентация (угол) подключенияEF002650 | Прямой |
| Тип подключенияEF004381 | Винтовой зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Подключение электрических плит |
|---|---|
| Серияданные поставщика | Вилка ВШ |
Прочие характеристики 2
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
|---|---|
| С кольцомданные поставщика | false |
Размеры и упаковка
Изделие
| Сечение проводниковданные поставщика | 2.5 - 10 мм² |
|---|

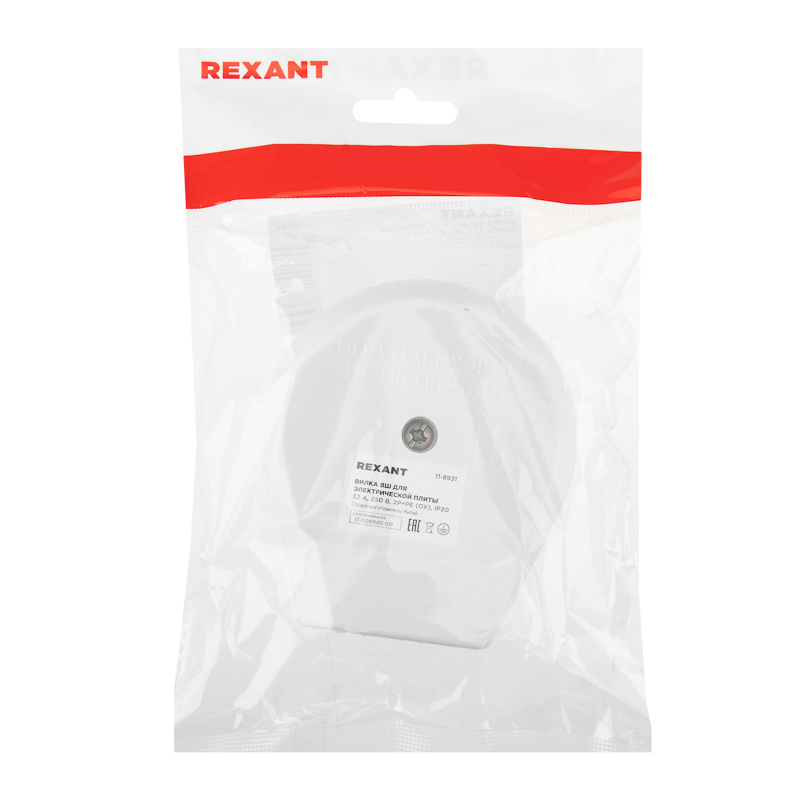

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица упак (1 шт) | 1 шт | 16.1 × 11 × 4.7 см | 0.083 | 0.001 | |
| Базовая единица шт | 1 шт | 84 × 75 × 33 | 0.094 | — | |
| Групповая упаковка кор (200 шт) | 200 шт | 44.7 × 42.5 × 42.1 см | 18.8 | 0.08 | |
| Групповая упаковка упак (10 шт) | 10 шт | 20.1 × 19.8 × 7.6 см | 0.434 | 0.003 |
