Вилка влагозащищенная угловая, с/з, 16А, IP44 каучук, черная REXANT
SDS_Group · артикул 111-003
Изображение может отличаться от конкретного исполнения.
REXANT

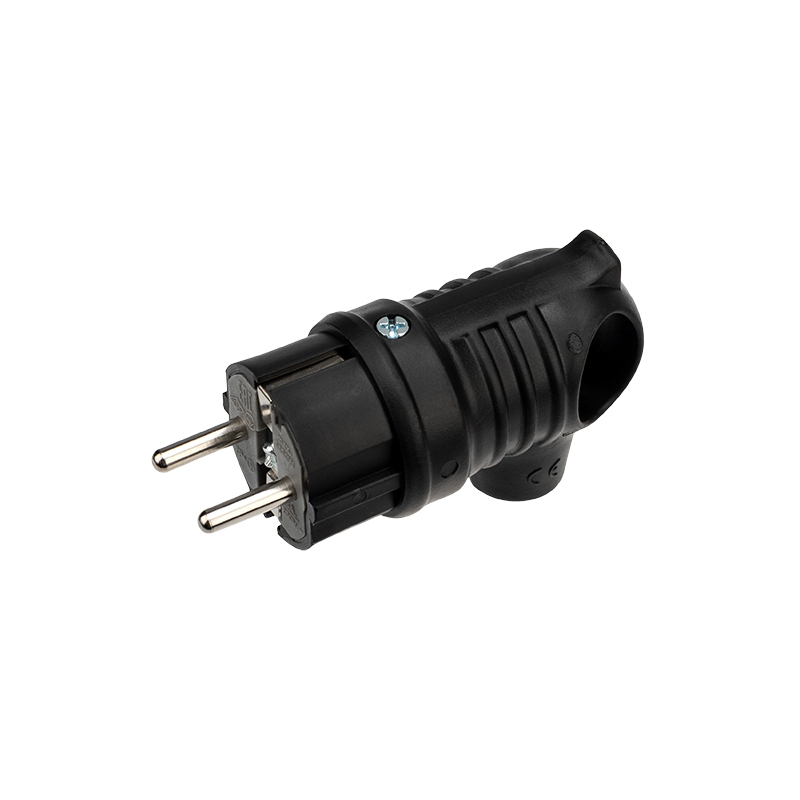

Вилка влагозащищенная угловая с кольцом, с/з, 16А, IP44 каучук, черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000242
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток16 А
Номин. напряжение200,0000–250 В
Модель/исполнениеС заземляющим контактом
МатериалКаучук
Тип подключенияВинтов. зажим/клемма
Ориентация (угол) подключенияНаклонн./угловой (-ая)
Степень защиты (IP)IP44
ЦветЧерный
Описание и назначение
Угловая влагозащищенная электрическая вилка предназначена для подключения бытовых и профессиональных приборов к электросети.
Вилка разработана для использования в сложных эксплуатационных условиях с высокой влажностью. Широко применяется в быту, на производстве и в строительстве.
Степень защиты IP44 позволяет использовать вилку для организации электропитания под открытым небом, а в дождь – под навесом. Не допускается погружение в воду.

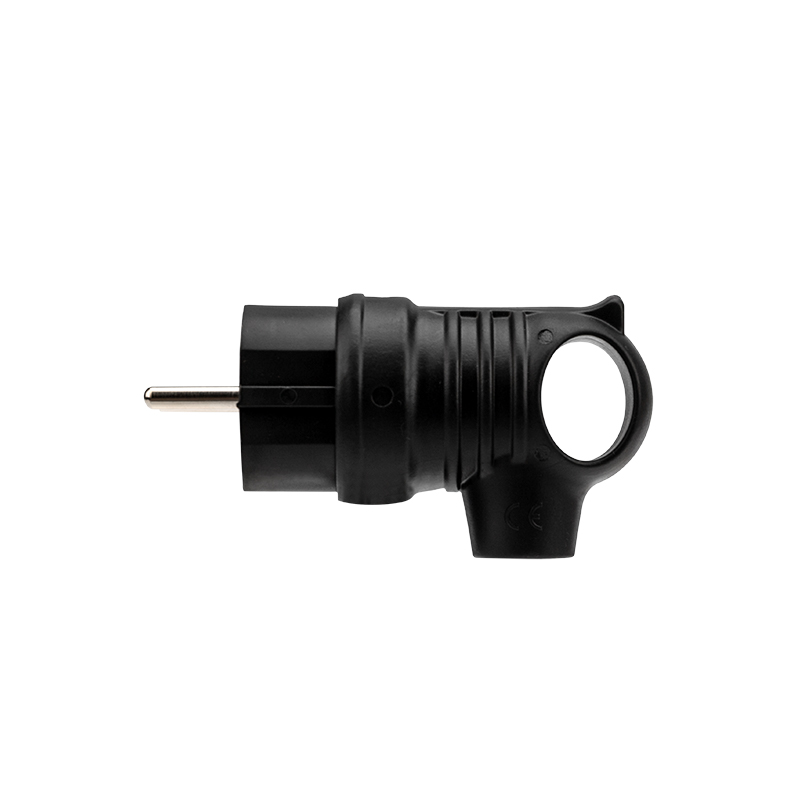

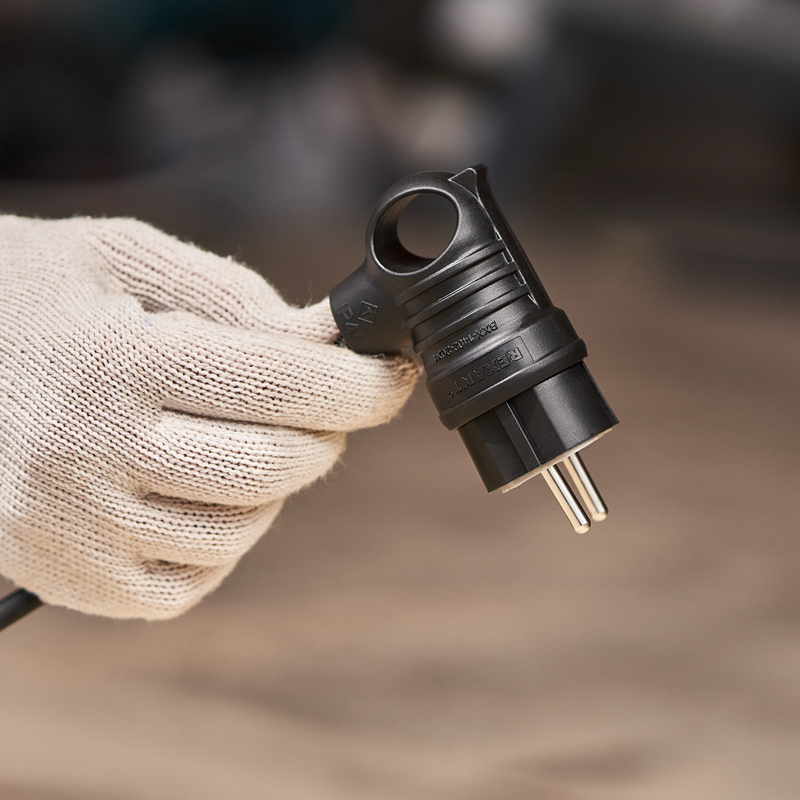

Угловая форма вилки облегчает подключение в ограниченном пространстве и уменьшает износ кабеля. Кольцо на корпусе позволяет удобно вытаскивать вилку из розетки.
Для обеспечения безопасности детали, соприкасающиеся с токоведущими частями выполнены из огнеупорного материала, устойчивого к температуре до +850 ⁰С.
Ударопрочный разборный корпус выполнен из каучука: устойчив к ударам, вибрациям и другим механическим воздействиям.
Заземление: есть. Сечение проводников: 0,75-2,5 мм². Контактная группа: MS-58 (латунь).
Тип полюсов: 2Р+РЕ.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты (IP)EF005474 | IP44 |
|---|
Электрические и световые параметры 7
| Номин. токEF000001 | 16 А |
|---|---|
| Номин. напряжениеEF000002 | 200,0000–250 В |
| ЧастотаEF000034 | 50 |
| Количество полюсовEF001391 | 2 |
| Номин. напряжениеEF003977 | 200–250 |
| Защитный круглый контакт (штырь) заземленияEF012000 | Нет |
| Класс защиты от поражения электрическим токомданные поставщика | I |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель/исполнениеEF000010 | С заземляющим контактом |
| МатериалEF002169 | Каучук |
Монтаж и подключение 3
| Тип подключенияEF002649 | Винтов. зажим/клемма |
|---|---|
| Ориентация (угол) подключенияEF002650 | Наклонн./угловой (-ая) |
| Тип подключенияEF004381 | Винтов. зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Подключение приборов к электросети |
|---|---|
| Серияданные поставщика | Вилка |
Прочие характеристики 2
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
|---|---|
| С кольцомданные поставщика | true |
Размеры и упаковка
Изделие
| Сечение проводниковданные поставщика | 0.75 - 2.5 мм² |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 13.9 × 7.5 × 5 см | 0.048 | 0.001 | |
| Базовая единица шт | 1 шт | 85 × 180 × 40 | 0.067 | — | |
| Групповая упаковка кор (240 шт) | 240 шт | 42.8 × 39.4 × 52.4 см | 16.018 | 0.088 | |
| Групповая упаковка упак (20 шт) | 20 шт | 25.6 × 20.4 × 12.5 см | 1.242 | 0.007 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 13.9 × 7.5 × 5 см
- Вес, кг
- 0.048
- Объём, м³
- 0.001
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 85 × 180 × 40
- Вес, кг
- 0.067
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (240 шт)
- В упаковке
- 240 шт
- Габариты
- 42.8 × 39.4 × 52.4 см
- Вес, кг
- 16.018
- Объём, м³
- 0.088
- EAN / GTIN
-
Групповая упаковка упак (20 шт)
- В упаковке
- 20 шт
- Габариты
- 25.6 × 20.4 × 12.5 см
- Вес, кг
- 1.242
- Объём, м³
- 0.007
- EAN / GTIN
