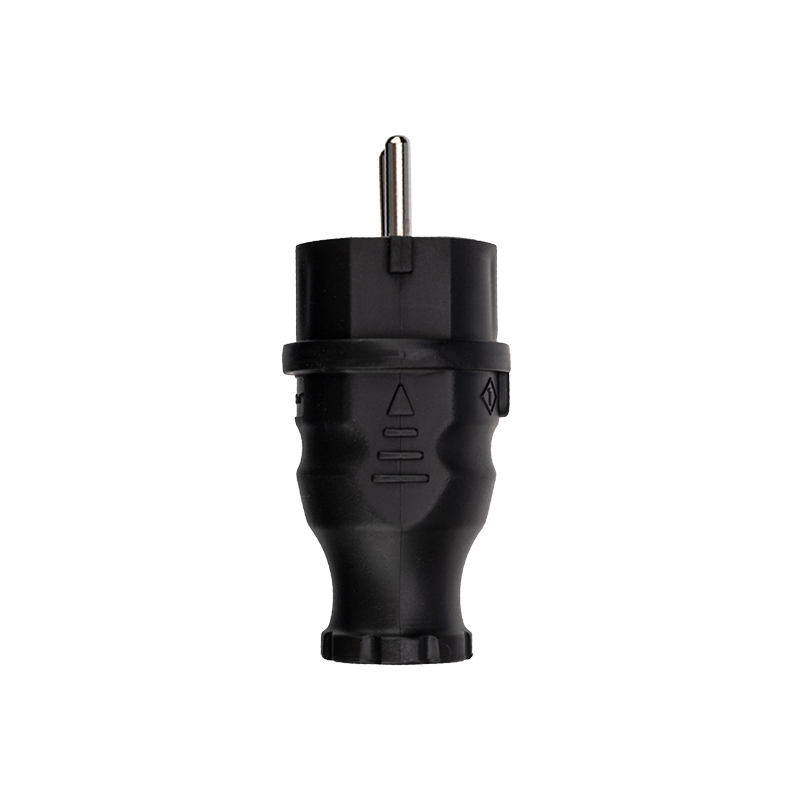

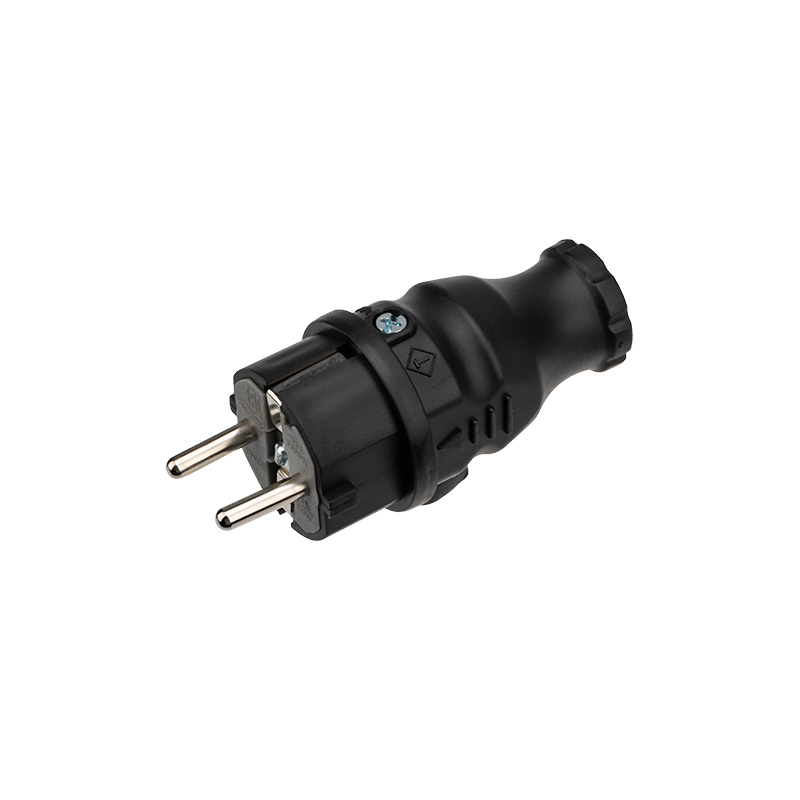

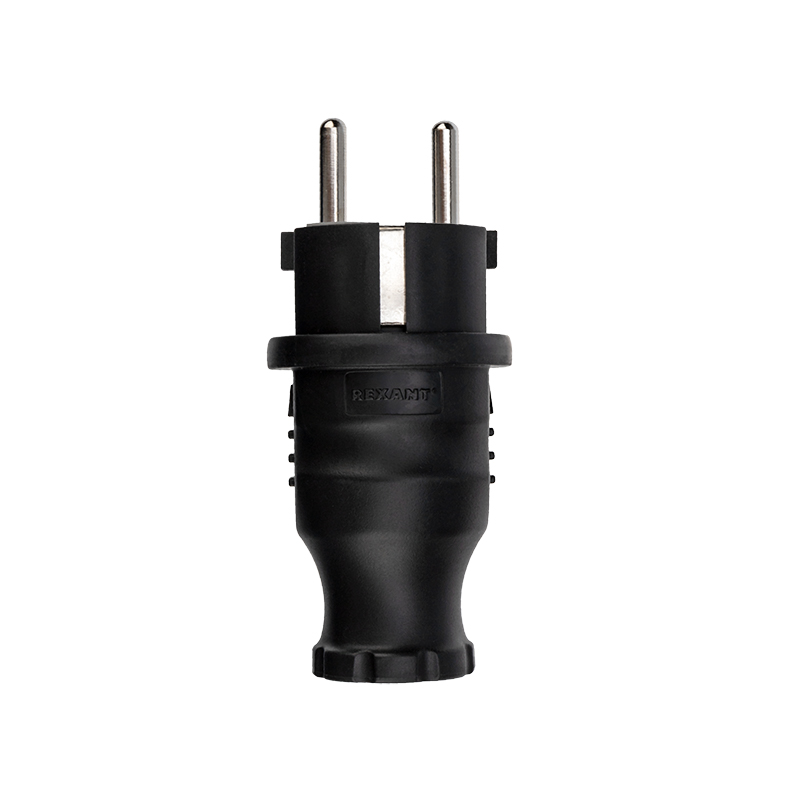

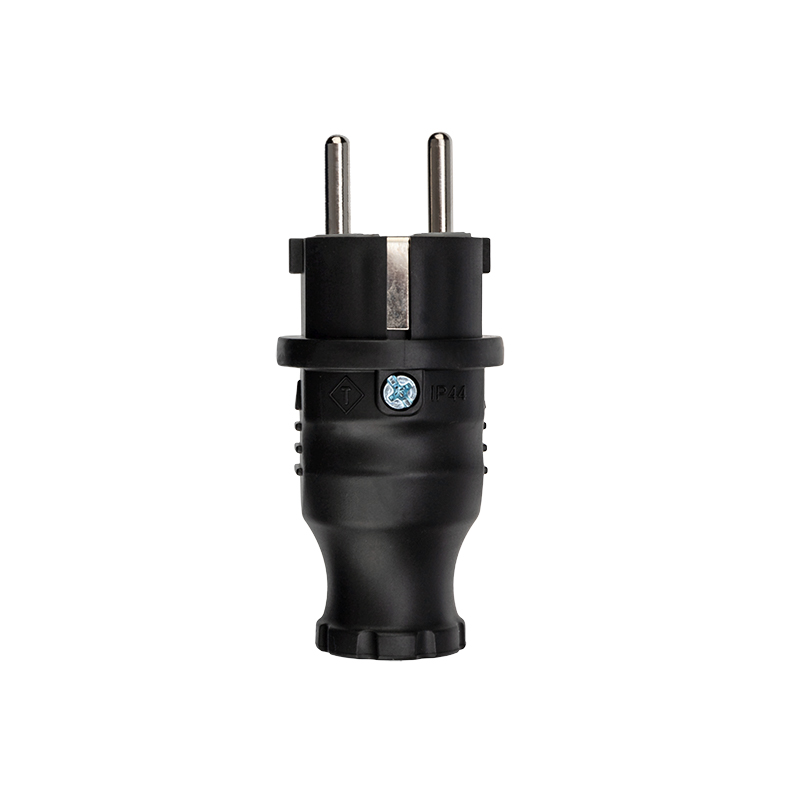

Вилка влагозащищенная прямая, с/з, 16А, IP44, каучук, черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000242
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток16 А
Номин. напряжение200,0000–250 В
Модель/исполнениеС заземляющим контактом
МатериалКаучук
Тип подключенияВинтов. зажим/клемма
Ориентация (угол) подключенияПрямолинейн.
Степень защиты (IP)IP44
ЦветЧерный
Описание и назначение
Влагозащищенная вилка предназначена для подключения бытовых и профессиональных приборов к электросети.

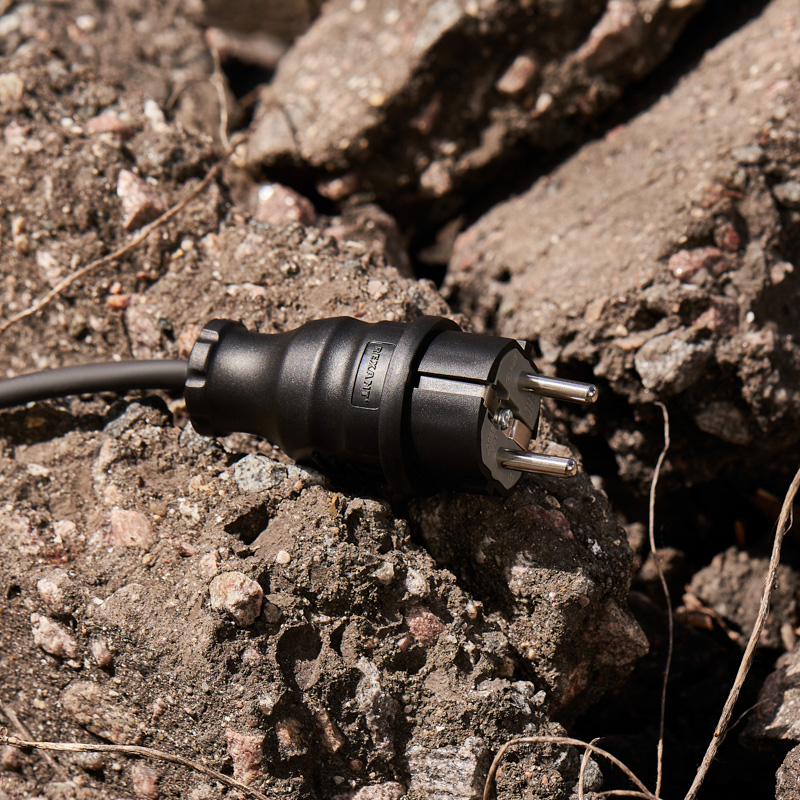

Вилка разработана для использования в сложных эксплуатационных условиях с высокой влажностью. Широко применяется в быту, на производстве и в строительстве.

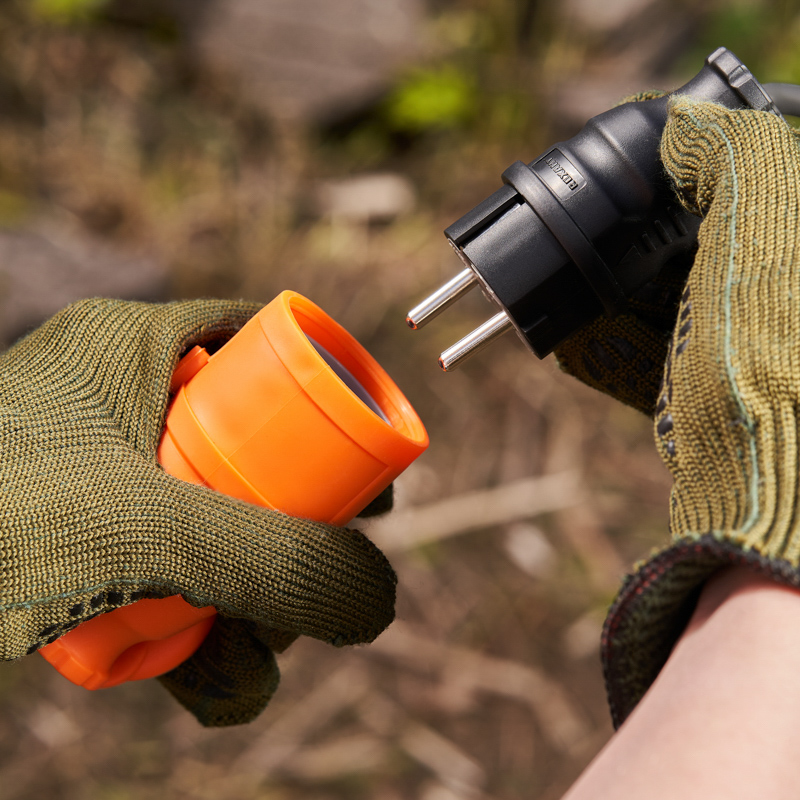

Степень защиты IP44 позволяет использовать вилку для организации электропитания под открытым небом, а в дождь – под навесом. Не допускается погружение в воду.
Для обеспечения безопасности детали, соприкасающиеся с токоведущими частями выполнены из огнеупорного материала, устойчивого к температуре до +850 ⁰С.
Ударопрочный разборный корпус выполнен из каучука: устойчив к ударам, вибрациям и другим механическим воздействиям.
Заземление: есть. Сечение проводников: 0,75-2,5 мм². Контактная группа: MS-58 (латунь).

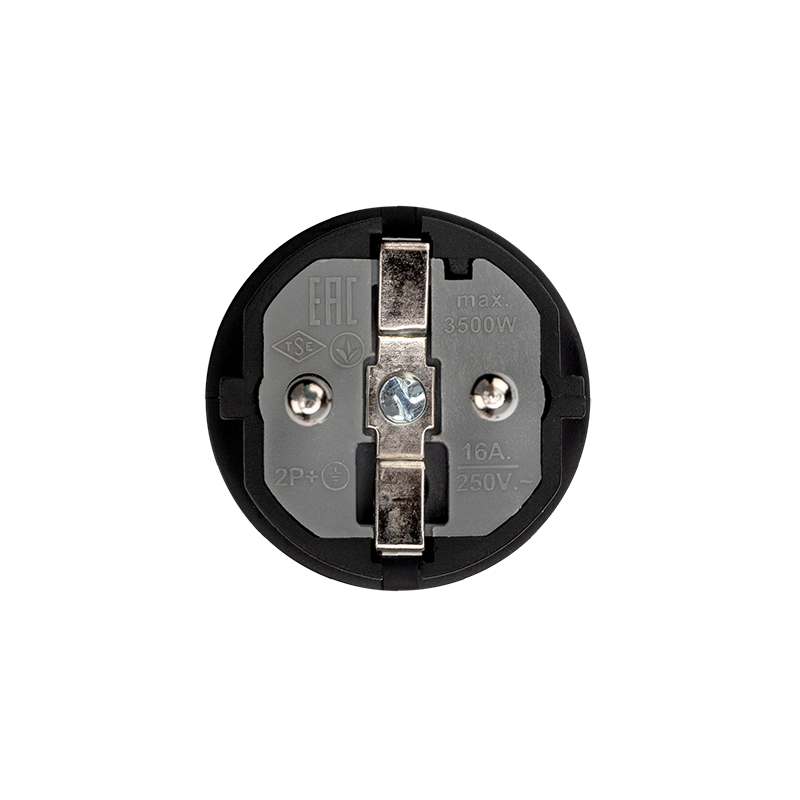

Тип полюсов: 2Р+РЕ.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты (IP)EF005474 | IP44 |
|---|
Электрические и световые параметры 7
| Номин. токEF000001 | 16 А |
|---|---|
| Номин. напряжениеEF000002 | 200,0000–250 В |
| ЧастотаEF000034 | 50 |
| Количество полюсовEF001391 | 2 |
| Номин. напряжениеEF003977 | 200–250 |
| Защитный круглый контакт (штырь) заземленияEF012000 | Нет |
| Класс защиты от поражения электрическим токомданные поставщика | I |
Материалы и конструкция 3
| ЦветEF000007 | Черный |
|---|---|
| Модель/исполнениеEF000010 | С заземляющим контактом |
| МатериалEF002169 | Каучук |
Монтаж и подключение 3
| Тип подключенияEF002649 | Винтов. зажим/клемма |
|---|---|
| Ориентация (угол) подключенияEF002650 | Прямолинейн. |
| Тип подключенияEF004381 | Винтов. зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Подключение приборов к электросети |
|---|---|
| Серияданные поставщика | Вилка |
Прочие характеристики 2
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
|---|---|
| С кольцомданные поставщика | false |
Размеры и упаковка
Изделие
| Сечение проводниковданные поставщика | 0.75 - 2.5 мм² |
|---|

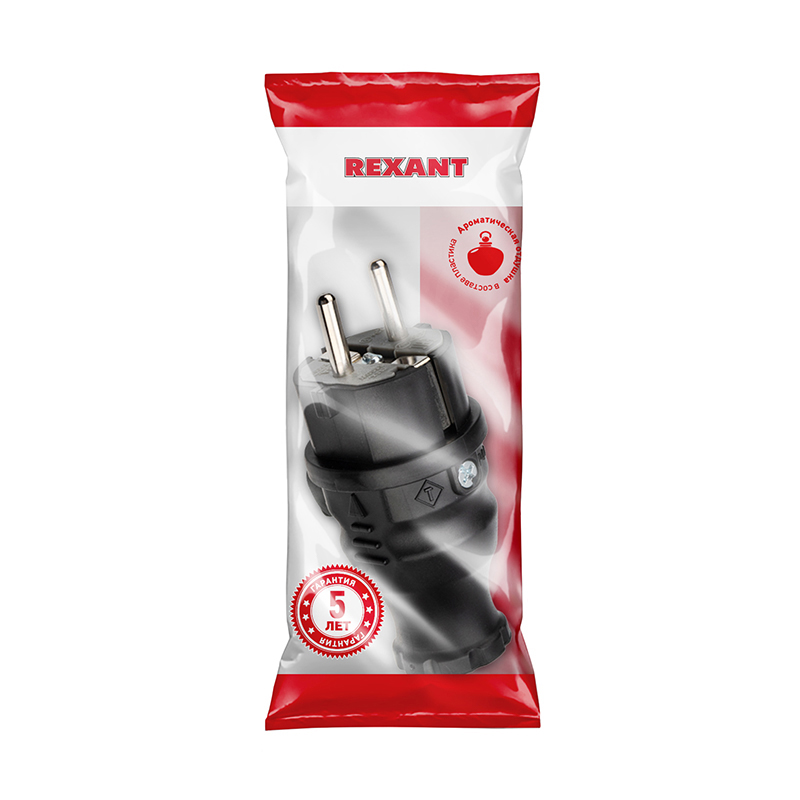

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 17.3 × 7.5 × 4.2 см | 0.039 | 0.001 | |
| Базовая единица шт | 1 шт | 85 × 180 × 40 | 0.055 | — | |
| Групповая упаковка кор (360 шт) | 360 шт | 43.7 × 38.4 × 52.4 см | 19.686 | 0.088 | |
| Групповая упаковка упак (30 шт) | 30 шт | 25.2 × 20.5 × 12.2 см | 1.549 | 0.006 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 17.3 × 7.5 × 4.2 см
- Вес, кг
- 0.039
- Объём, м³
- 0.001
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- 85 × 180 × 40
- Вес, кг
- 0.055
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (360 шт)
- В упаковке
- 360 шт
- Габариты
- 43.7 × 38.4 × 52.4 см
- Вес, кг
- 19.686
- Объём, м³
- 0.088
- EAN / GTIN
-
Групповая упаковка упак (30 шт)
- В упаковке
- 30 шт
- Габариты
- 25.2 × 20.5 × 12.2 см
- Вес, кг
- 1.549
- Объём, м³
- 0.006
- EAN / GTIN
