Вилка влагозащищенная прямая, с/з, 16А, IP44, каучук, черная REXANT
SDS_Group · артикул 111-001
Изображение может отличаться от конкретного исполнения.
REXANT

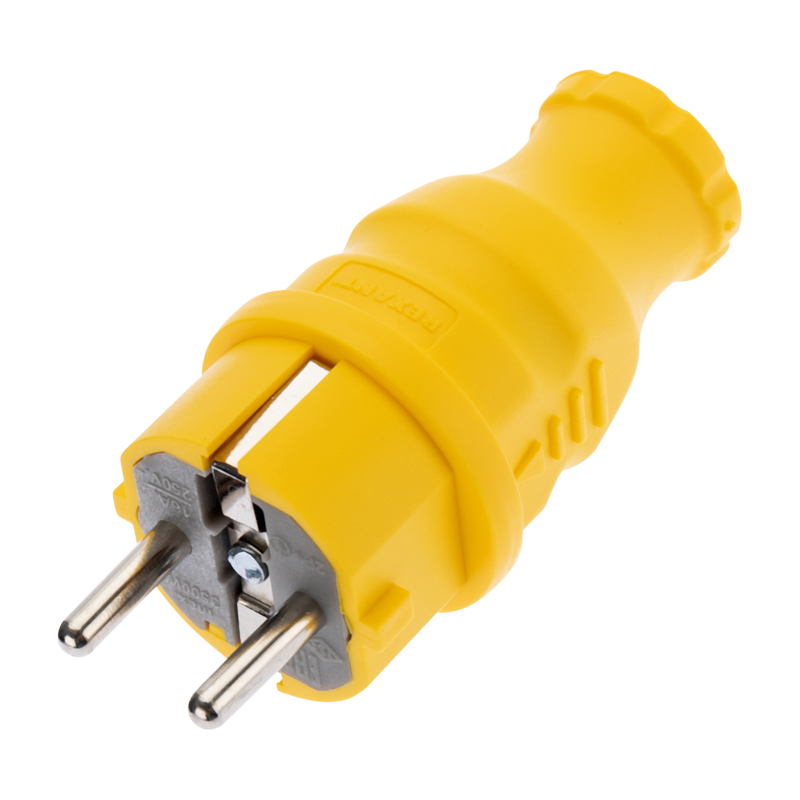

Вилка влагозащищенная прямая, c/з, 16А, IP44, каучук, желтая REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000242
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин. ток16 А
Номин. напряжение200,0000–250 В
ЦветЖелтый
Модель/исполнениеС заземляющим контактом
МатериалКаучук
Тип подключенияВинтов. зажим/клемма
Ориентация (угол) подключенияПрямолинейн.
Степень защиты (IP)IP44
Описание и назначение

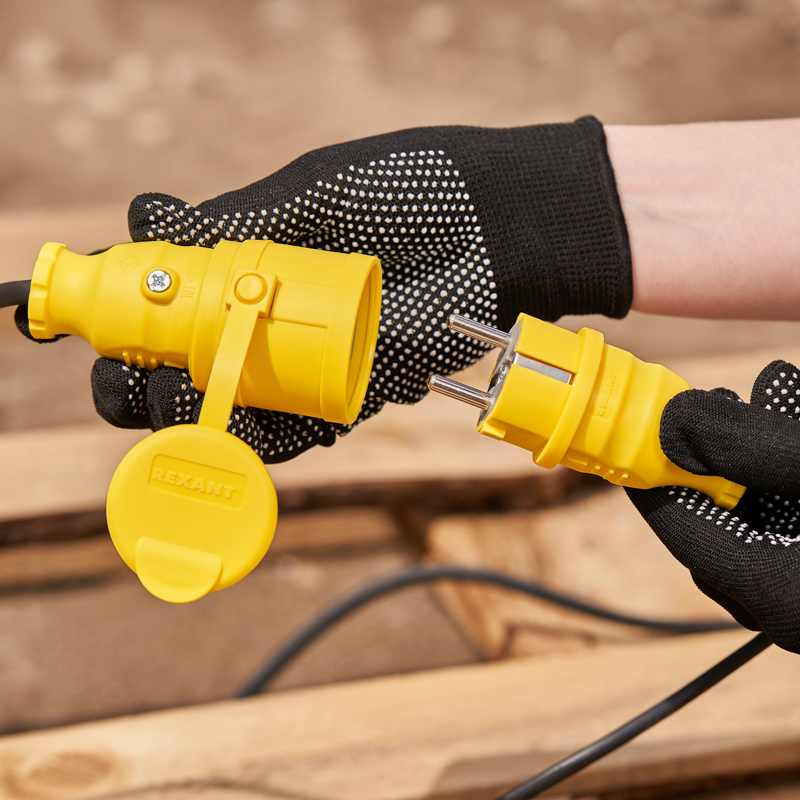

Влагозащищенная вилка предназначена для подключения бытовых и профессиональных приборов к электросети.

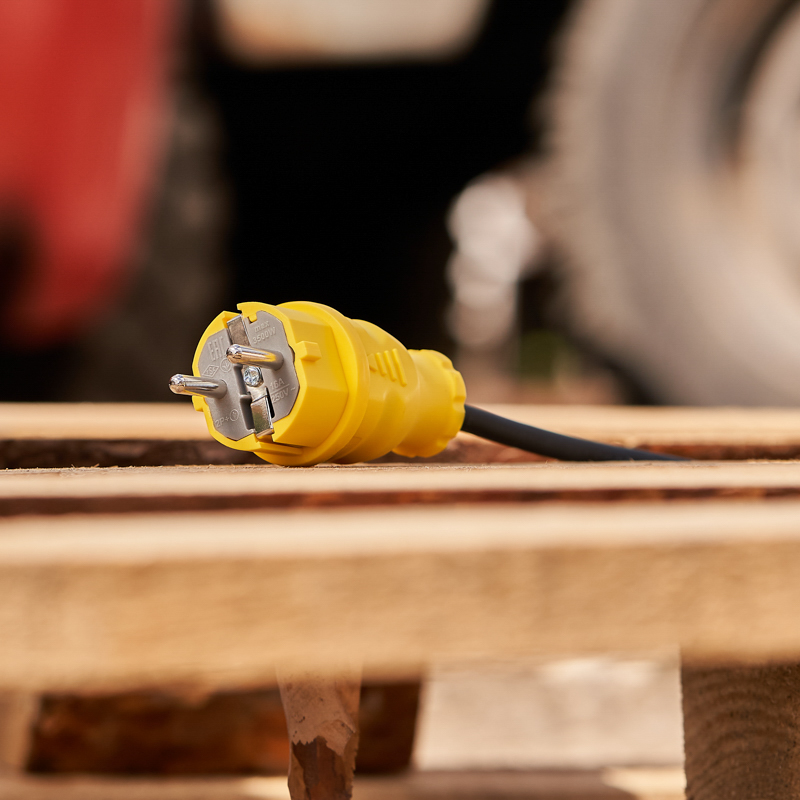

Вилка разработана для использования в сложных эксплуатационных условиях с высокой влажностью. Широко применяется в быту, на производстве и в строительстве.

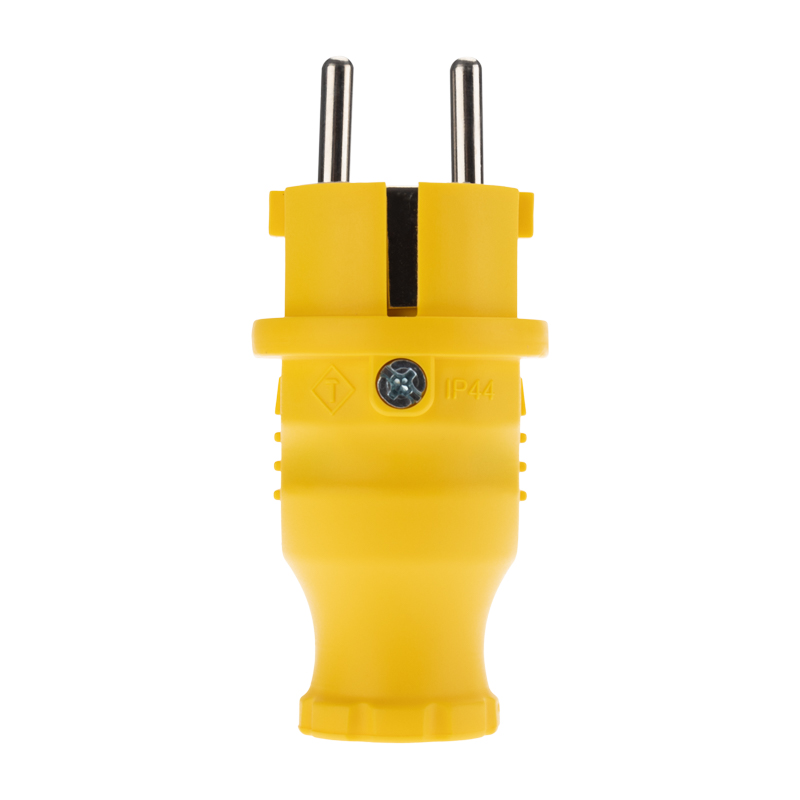

Степень защиты IP44 позволяет использовать вилку для организации электропитания под открытым небом, а в дождь – под навесом. Не допускается погружение в воду.
Для обеспечения безопасности детали, соприкасающиеся с токоведущими частями выполнены из огнеупорного материала, устойчивого к температуре до +850 ⁰С.

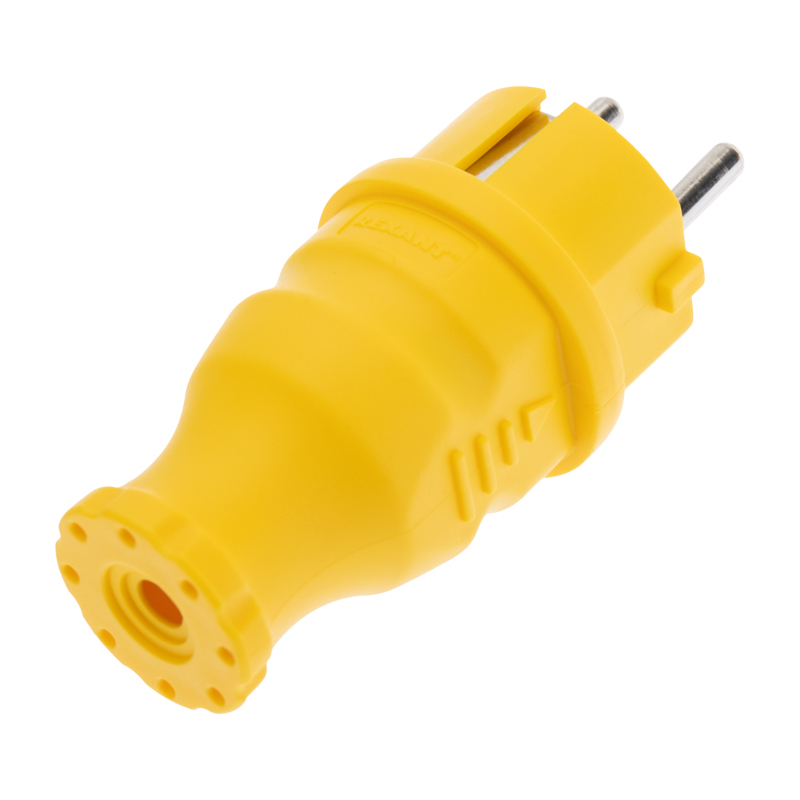

Ударопрочный разборный корпус выполнен из каучука: устойчив к ударам, вибрациям и другим механическим воздействиям.
Заземление: есть. Сечение проводников: 0,75-2,5 мм². Тип полюсов: 2P+РE. Контактная группа: MS-58 (латунь).
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты (IP)EF005474 | IP44 |
|---|
Электрические и световые параметры 7
| Номин. токEF000001 | 16 А |
|---|---|
| Номин. напряжениеEF000002 | 200,0000–250 В |
| ЧастотаEF000034 | 50 |
| Количество полюсовEF001391 | 2 |
| Номин. напряжениеEF003977 | 200–250 |
| Защитный круглый контакт (штырь) заземленияEF012000 | Нет |
| Класс защиты от поражения электрическим токомданные поставщика | I |
Материалы и конструкция 3
| ЦветEF000007 | Желтый |
|---|---|
| Модель/исполнениеEF000010 | С заземляющим контактом |
| МатериалEF002169 | Каучук |
Монтаж и подключение 3
| Тип подключенияEF002649 | Винтов. зажим/клемма |
|---|---|
| Ориентация (угол) подключенияEF002650 | Прямолинейн. |
| Тип подключенияEF004381 | Винтов. зажим/клемма |
Классификация и назначение 2
| Применениеданные поставщика | Подключение приборов к электросети |
|---|---|
| Серияданные поставщика | Вилка |
Прочие характеристики 2
| Для тяжелых условий в соотв. с VDEEF002651 | Нет |
|---|---|
| С кольцомданные поставщика | false |

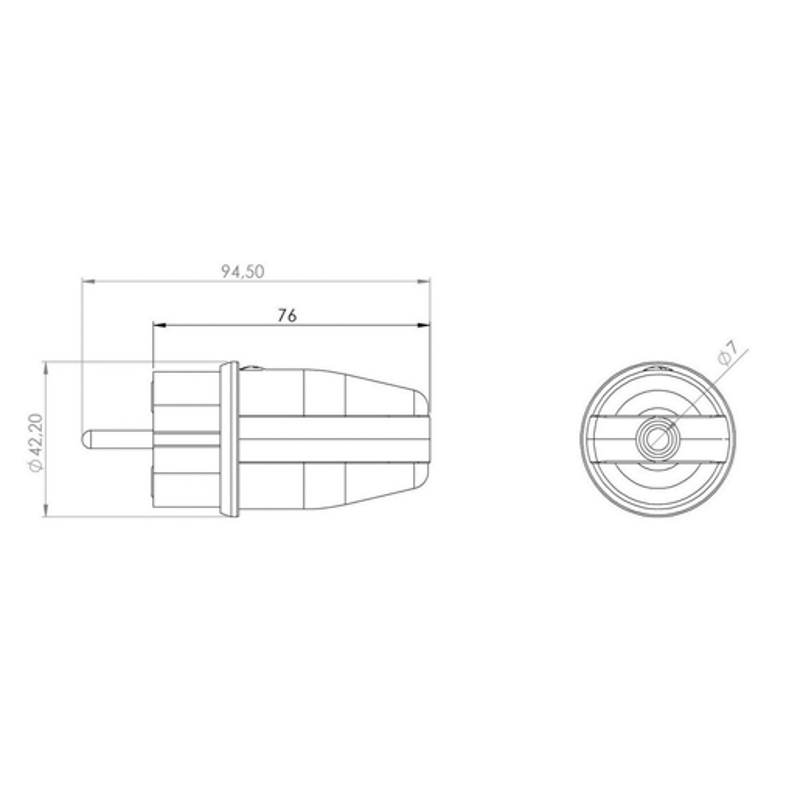

Размеры и упаковка
Изделие
| Сечение проводниковданные поставщика | 0.75 - 2.5 мм² |
|---|
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 13.1 × 6.7 × 4.9 | 0.037 | — | |
| Базовая единица шт | 1 шт | 95 × 43 × 43 | 0.054 | — | |
| Групповая упаковка кор (360 шт) | 360 шт | 43.1 × 38.5 × 52.3 см | 19.537 | 0.087 | |
| Групповая упаковка упак (30 шт) | 30 шт | 25.3 × 20.3 × 11.9 см | 1.528 | 0.006 |
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Каталог производителя
Рекомендовано производителем
Варианты, указанные производителем. Перед заменой сопоставьте назначение и характеристики.
Вилка влагозащищенная прямая, с/з, 16А, IP44, каучук, черная REXANT
SDS_Group · артикул 111-001
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
Файлы производителя
Документы и файлы
Инструкции, сертификаты, каталоги и инженерные форматы, связанные с этой позицией.
Сертификаты и декларации 2
Сертификат или декларация
ДС ТР ЕАЭС 037
PDF · 261,3 КБ
Сертификат или декларация
ТР ТС 004
PDF · 585,5 КБ
Документы получены из официального каталога производителя и сохранены в инфраструктуре портала. Перед применением проверьте соответствие артикула и актуальность редакции.
