W59 AQUA РОЗЕТКА с заземлением со шторками, 16А, IP44, механизм, СЛОНОВАЯ КОСТЬ
Systeme Electric · артикул RS16-152B-2-86
Изображение может отличаться от конкретного исполнения.
Systeme Electric

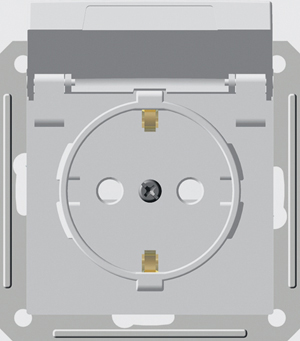

W59 AQUA РОЗЕТКА с заземлением со шторками, 16А, IP44, механизм, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...60 Гц
Ширина устройства70.8 мм
Высота устройства70.8 мм
Глубина устройства44 мм
Мин глубина встр монтажной коробки44 мм
Тип монтажаСкрытой установки
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) W59 AQUA (цвет белый) розетки с заземлением и шторками подходит для сетей 250 В, на ток 16 А.
- Несмотря на внешнее сходство, конструкция рамок серии W59aqua отличается от конструкции рамок серии W59. Механизмы и рамки со степенью защиты IP20 несовместимы с механизмами и рамками со степенью защиты IP44.
- Заземляющий контакт обеспечивает дополнительную защиту от удара электрическим током. При наличии заземления электрический потенциал уходит в землю, защищая человека.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Свободный от галогеновEF000025 | Да |
|---|---|
| Степень защиты (IP)данные поставщика | IP44 |
| Степень защиты ipданные поставщика | IP44 |
Электрические и световые параметры 10
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...60 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Да |
| Конфигурация выходных полюсовданные поставщика | 2P + E |
| Номинальный токданные поставщика | 16 в единицах производителя |
Материалы и конструкция 9
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевая |
| Цветовой оттенокданные поставщика | белый |
Монтаж и подключение 9
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Да |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | В распор (лапками) и винтами |
| Количество активных контактов (круглых)EF011998 | 2 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Тип монтажаданные поставщика | скрытый в единицах производителя |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK01 |
|---|
Классификация и назначение 7
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Глянцевый |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Серия продуктаданные поставщика | W59 |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Тип продуктаданные поставщика | 1 розетка |
Прочие характеристики 27
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Да |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP44 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Комплектация изделияданные поставщика | механизм |
| Не содержит ртутиданные поставщика | да |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения |
| Режим фиксацииданные поставщика | винтом |
| Сегмент рынкаданные поставщика | Рынок жилья Малые коммерческие предприятия |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 70.8 мм |
|---|---|
| Высота устройстваEF008809 | 70.8 мм |
| Глубина устройстваEF008810 | 44 мм |
| Мин глубина встр монтажной коробкиEF012278 | 44 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.16 × 0.105 × 0.046 м | 0.079 | 0.0007728 | |
| Контейнер | 1800 шт. | 1.2 × 0.8 × 1.014 м | 186.533 | 0.97344 | — |
| Групповая упаковка | 10 шт. | 0.232 × 0.195 × 0.089 м | 0.888 | 0.00402636 | |
| TRANSPORTING | 60 шт. | 0.404 × 0.242 × 0.288 м | 5.618 | 0.02815718 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.105 × 0.046 м
- Вес, кг
- 0.079
- Объём, м³
- 0.0007728
- EAN / GTIN
-
Контейнер
- В упаковке
- 1800 шт.
- Габариты
- 1.2 × 0.8 × 1.014 м
- Вес, кг
- 186.533
- Объём, м³
- 0.97344
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.232 × 0.195 × 0.089 м
- Вес, кг
- 0.888
- Объём, м³
- 0.00402636
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.404 × 0.242 × 0.288 м
- Вес, кг
- 5.618
- Объём, м³
- 0.02815718
- EAN / GTIN
