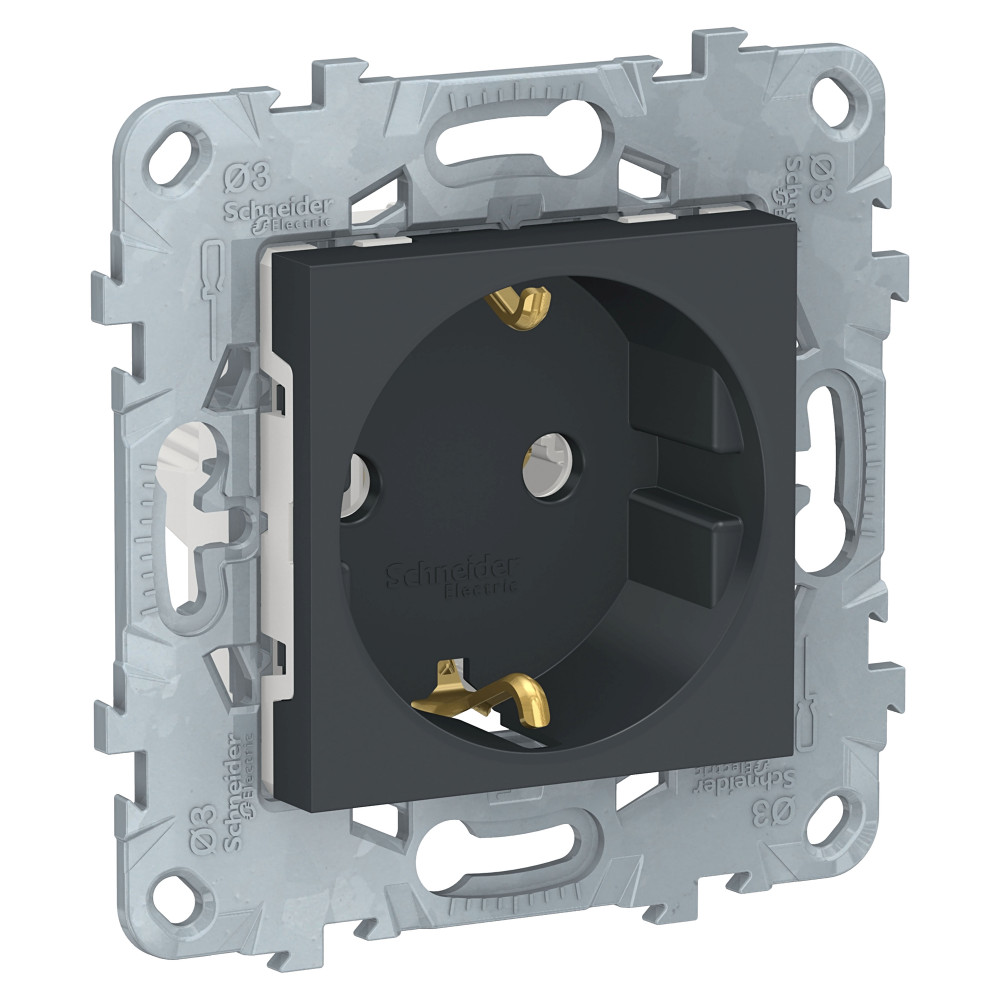

UNICA NEW розетка с заземлением, без шторок, винт. зажим, 16 А, 250 В, антрацит
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...60 Гц
Ширина устройства45 мм
Высота устройства135 мм
Глубина устройства39.4 мм
Мин глубина встр монтажной коробки40 мм
Тип монтажаВнутренний / скрытый
Описание и назначение
Розетка Schneider Electric UNICA NEW (антрацит) с заземлением, без шторок, с винтовыми зажимами предназначена для сетей до 250 В на ток до 16 А.
- Привлекательный внешний вид.
- Сокращение времени монтажа.
- Заземление обеспечивают дополнительную безопасность при косвенном прикосновении.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -5-35 °C |
| Степень защиты ipданные поставщика | IP20 |
| Стойкость к агрессивным веществамданные поставщика | resistant to alcohol (70 %) resistant to alcohol (96 %) resistant to A-Lactic Acid resistant to diluted quaternary ammonium resistant to diluted bleach resistant to diluted ammonia resistant to soapy |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы, cos phi = 0.8 |
Электрические и световые параметры 13
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...60 Гц |
| Защита от перенапряженияEF001332 | Да |
| Защита по токуEF001333 | Да |
| С ориентационным освещениемEF008862 | Да |
| Защитный контакт заземления круглыйEF012000 | Нет |
| Конфигурация выходных полюсовданные поставщика | 2P + E |
| Номинальный токданные поставщика | 16 A в 250 В Переменный ток в единицах производителя |
| Сопротивление изоляцииданные поставщика | > 5 МОм в 500 В |
| Частота сетиданные поставщика | 50/60 Гц |
| Электрическая прочность изоляцииданные поставщика | 2000 В |
Материалы и конструкция 11
| ЦветEF000007 | Антрацит |
|---|---|
| Модель или исполнениеEF000010 | Французский стандарт NF |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Материалданные поставщика | PC: крышка механизма PC (поликарбонат) GF10 FR: корпус CuZn37: зажимы CuZn33: контакт заземления сплав zamak: монт. рама в единицах производителя |
| Материалданные поставщика | PC (поликарбонат) в единицах производителя |
| Оттенок цветаданные поставщика | антрацит |
| Оттенок цвета производителяданные поставщика | Антрацит |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | антрацит (RAL 7021) |
Монтаж и подключение 8
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| Защита контактовEF001033 | Нет |
| Изолированный монтажEF001588 | Да |
| Способ или тип крепленияEF002442 | Крепление на защелках |
| Количество активных контактов (круглых)EF011998 | 2 |
| Количество разъемов (гнёзда)данные поставщика | 1 |
| Соединения – клеммыданные поставщика | винтовые зажимы |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Механические характеристики 2
| Ударопрочность по стандарту EN 50102EF004293 | IK04 |
|---|---|
| Степень ударостойкости ikданные поставщика | IK04 |
Классификация и назначение 9
| Поле для надписи или информац поверхностьEF001035 | Да |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Область примененияданные поставщика | питание напряжения |
| Серияданные поставщика | New Unica New Unica |
| Стандарт розеткиданные поставщика | немецкий |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Стандартыданные поставщика | IEC 60884-1 DIN VDE 0620-1 |
| Тип продуктаданные поставщика | розетка |
Прочие характеристики 28
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Да |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Да |
| Со шторками - защита от прикосновенияEF000389 | Нет |
| С выключателем Вкл или Откл - On или OffEF000488 | Да |
| С выталкивателемEF001051 | Да |
| Повёрнутая центральная вставкаEF001331 | Да |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Да |
| Символы или индикацияEF003823 | Без надписи/печати |
| ПрозрачныйEF006243 | Да |
| С миниатюрным предохранителемEF006571 | Да |
| С проходными функциямиEF006604 | Да |
| С подсветкой - индикация напряж в сетиEF008861 | Да |
| Встроенный USB источник питанияEF009258 | Да |
| Количество модулей (модульных систем)EF009573 | 6 |
| Антибактериальная обработкаEF023790 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество модулейданные поставщика | 2 модуля |
| Количество на один комплектданные поставщика | комплект из 1 шт. Флоупак |
| Комплектация изделияданные поставщика | механизм с монт. рамкой из сплава zamak |
| Минимальная отключающая способностьданные поставщика | 100 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.6 |
| Поверхностьданные поставщика | окрашенный |
| Режим фиксацииданные поставщика | винты или лапки |
| Сертификатыданные поставщика | EAC |
| Целевой каналданные поставщика | professional |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 45 мм |
|---|---|
| Высота устройстваEF008809 | 135 мм |
| Глубина устройстваEF008810 | 39.4 мм |
| Мин глубина встр монтажной коробкиEF012278 | 40 мм |
| Вес неттоданные поставщика | 0.0665 кг |
| Глубина встраиванияданные поставщика | 30.5 мм |
| Сечение кабеляданные поставщика | 0-4 мм² кабель(и), 2 - жесткость кабеля: Гибкий 0-4 мм² кабель(и), 2 - жесткость кабеля: Жесткий |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.075 × 0.075 × 0.05 см | 0.067 | 0.00028125 | |
| Контейнер | 480 шт. | 0.6 × 0.8 × 0.75 м | 48.012 | 0.36 | — |
| Групповая упаковка | 10 шт. | 0.225 × 0.2 × 0.08 м | 0.778 | 0.0036 | |
| TRANSPORTING | 120 шт. | 0.6 × 0.4 × 0.3 м | 10.003 | 0.072 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.075 × 0.075 × 0.05 см
- Вес, кг
- 0.067
- Объём, м³
- 0.00028125
- EAN / GTIN
-
Контейнер
- В упаковке
- 480 шт.
- Габариты
- 0.6 × 0.8 × 0.75 м
- Вес, кг
- 48.012
- Объём, м³
- 0.36
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.225 × 0.2 × 0.08 м
- Вес, кг
- 0.778
- Объём, м³
- 0.0036
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 120 шт.
- Габариты
- 0.6 × 0.4 × 0.3 м
- Вес, кг
- 10.003
- Объём, м³
- 0.072
- EAN / GTIN
