UNICA MODULAR рамка 4-модульная, белый
Systeme Electric · артикул NU210418
Изображение может отличаться от конкретного исполнения.
Schneider Electric

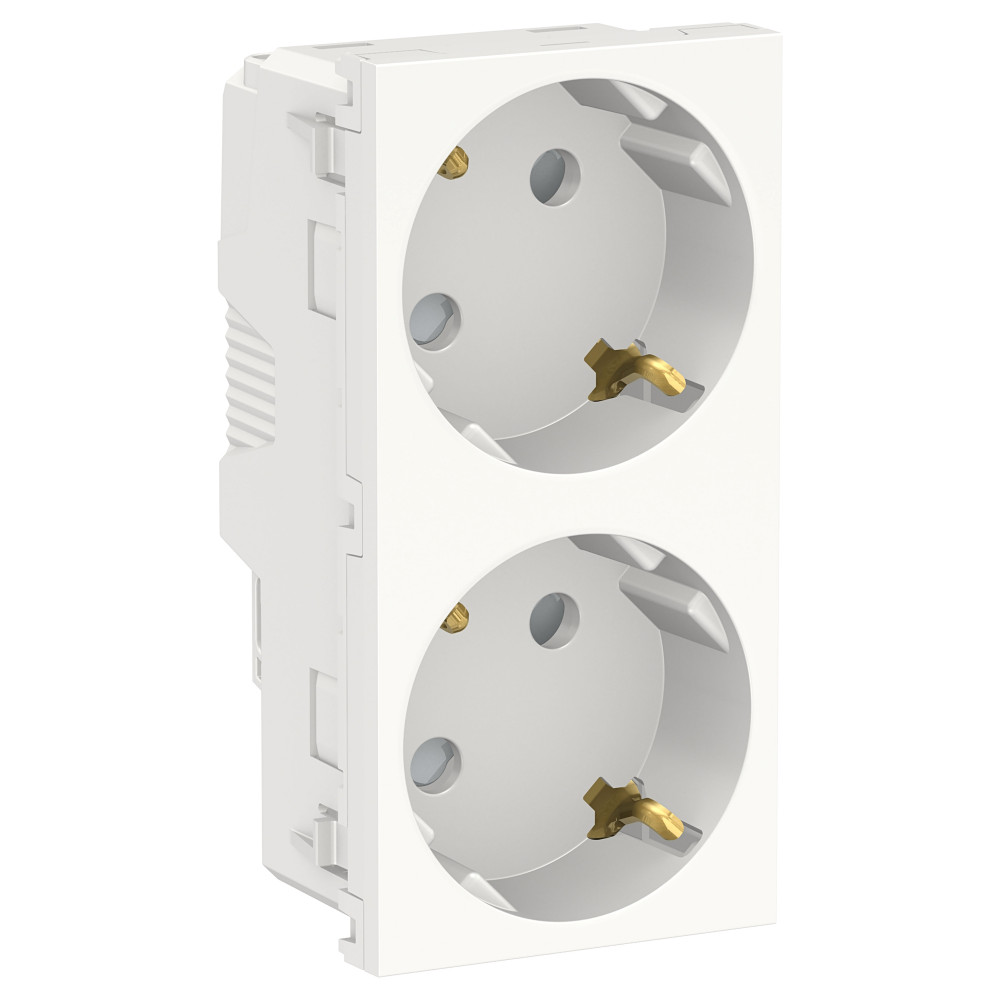

UNICA MOD РОЗЕТ. двойн, с/шт,с/з, БЕЛ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства84 мм
Высота устройства140 мм
Глубина устройства60 мм
Тип монтажаОткрытой установки
Модель или исполнениеС заземляющим контактом
Описание и назначение
Розетка Schneider Electric UNICA NEW (белый) двойная с заземлением, со шторками, с винтовыми зажимами предназначена для сетей до 250 В на ток до 16 А.
- Двойная розетка позволяет подкючить два устройства в одном месте.
- Заземление и шторки обеспечивают дополнительную безопасность при косвенном прикосновении.
- Устанавливается в двухмодульную монтажную коробку.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 6
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Рабочая температура окружающей средыданные поставщика | -5-35 °C |
| Степень защиты ipданные поставщика | IP21 D |
| Стойкость к агрессивным веществамданные поставщика | resistant to alcohol (70 %) resistant to alcohol (96 %) resistant to A-Lactic Acid resistant to diluted quaternary ammonium resistant to diluted bleach resistant to diluted ammonia resistant to soapy |
| Температура окружающей среды при храненииданные поставщика | -5-50 °C |
| Электрическая износостойкостьданные поставщика | 10000 циклы, cos phi = 0.8 |
Электрические и световые параметры 14
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Да |
| Защита по токуEF001333 | Да |
| С ориентационным освещениемEF008862 | Да |
| Защитный контакт заземления круглыйEF012000 | Да |
| Конфигурация выходных полюсовданные поставщика | 2P + PE, со шторками |
| Номинальный токданные поставщика | 16 A в 250 В Переменный ток в единицах производителя |
| Сопротивление изоляцииданные поставщика | > 5 МОм в 500 В |
| Установка заземленияданные поставщика | зажим заземления 45° |
| Частота сетиданные поставщика | 50/60 Гц |
| Электрическая прочность изоляцииданные поставщика | 2000 В |
Материалы и конструкция 11
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 5002 |
| Материалданные поставщика | PC: крышка механизма в единицах производителя |
| Материалданные поставщика | PC (поликарбонат) в единицах производителя |
| Оттенок цветаданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевое |
| Цветовой оттенокданные поставщика | Белый (RAL 9003) |
Монтаж и подключение 9
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Нет |
| Изолированный монтажEF001588 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Количество активных контактов (круглых)EF011998 | 4 |
| Количество разъемов (гнёзда)данные поставщика | 2 |
| Соединения – клеммыданные поставщика | винтовые зажимы IPT (Isolates Piercing Terminal) |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Механические характеристики 2
| Ударопрочность по стандарту EN 50102EF004293 | IK07 |
|---|---|
| Степень ударостойкости ikданные поставщика | IK04 |
Классификация и назначение 8
| Поле для надписи или информац поверхностьEF001035 | Да |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Область примененияданные поставщика | питание напряжения |
| Серияданные поставщика | New Unica New Unica |
| Стандарт розеткиданные поставщика | немецкий |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Стандартыданные поставщика | IEC 60884-1 UNE 20315-1-1 UNE 20315-1-2 DIN VDE 0620-1 |
| Тип продуктаданные поставщика | розетка |
Прочие характеристики 28
| Количество постовEF000074 | 2 |
|---|---|
| Запираемый - -аяEF000113 | Да |
| С откидной крышкойEF000117 | Нет |
| С сигнальной лампой - индикаторомEF000198 | Да |
| Со шторками - защита от прикосновенияEF000389 | Нет |
| С выключателем Вкл или Откл - On или OffEF000488 | Да |
| С выталкивателемEF001051 | Да |
| Повёрнутая центральная вставкаEF001331 | Да |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Да |
| Символы или индикацияEF003823 | Без надписи/печати |
| ПрозрачныйEF006243 | Да |
| С миниатюрным предохранителемEF006571 | Да |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP44 |
| С подсветкой - индикация напряж в сетиEF008861 | Да |
| Встроенный USB источник питанияEF009258 | Да |
| Антибактериальная обработкаEF023790 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество модулейданные поставщика | 4 модуля |
| Количество на один комплектданные поставщика | комплект из 1 шт. Флоупак |
| Комплектация изделияданные поставщика | механизм |
| Минимальная отключающая способностьданные поставщика | 100 операций, Iн = 1,25 и Uн = 1,1, cos phi = 0.6 |
| Поверхностьданные поставщика | необработанная |
| Режим фиксацииданные поставщика | защёлкивание |
| Сертификатыданные поставщика | EAC Aenor |
| Целевой каналданные поставщика | professional |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 84 мм |
|---|---|
| Высота устройстваEF008809 | 140 мм |
| Глубина устройстваEF008810 | 60 мм |
| Вес неттоданные поставщика | 0.077 кг |
| Глубина встраиванияданные поставщика | 31.1 мм |
| Сечение кабеляданные поставщика | 0-2.5 мм² кабель(и), 2 - жесткость кабеля: Гибкий 0-2.5 мм² кабель(и), 2 - жесткость кабеля: Жесткий |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.09 × 0.045 × 0.045 см | 0.079 | 0.00018225 | |
| Групповая упаковка | 10 шт. | 0.28 × 0.225 × 0.08 м | 0.936 | 0.00504 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.09 × 0.045 × 0.045 см
- Вес, кг
- 0.079
- Объём, м³
- 0.00018225
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.28 × 0.225 × 0.08 м
- Вес, кг
- 0.936
- Объём, м³
- 0.00504
- EAN / GTIN
