Systeme Electric

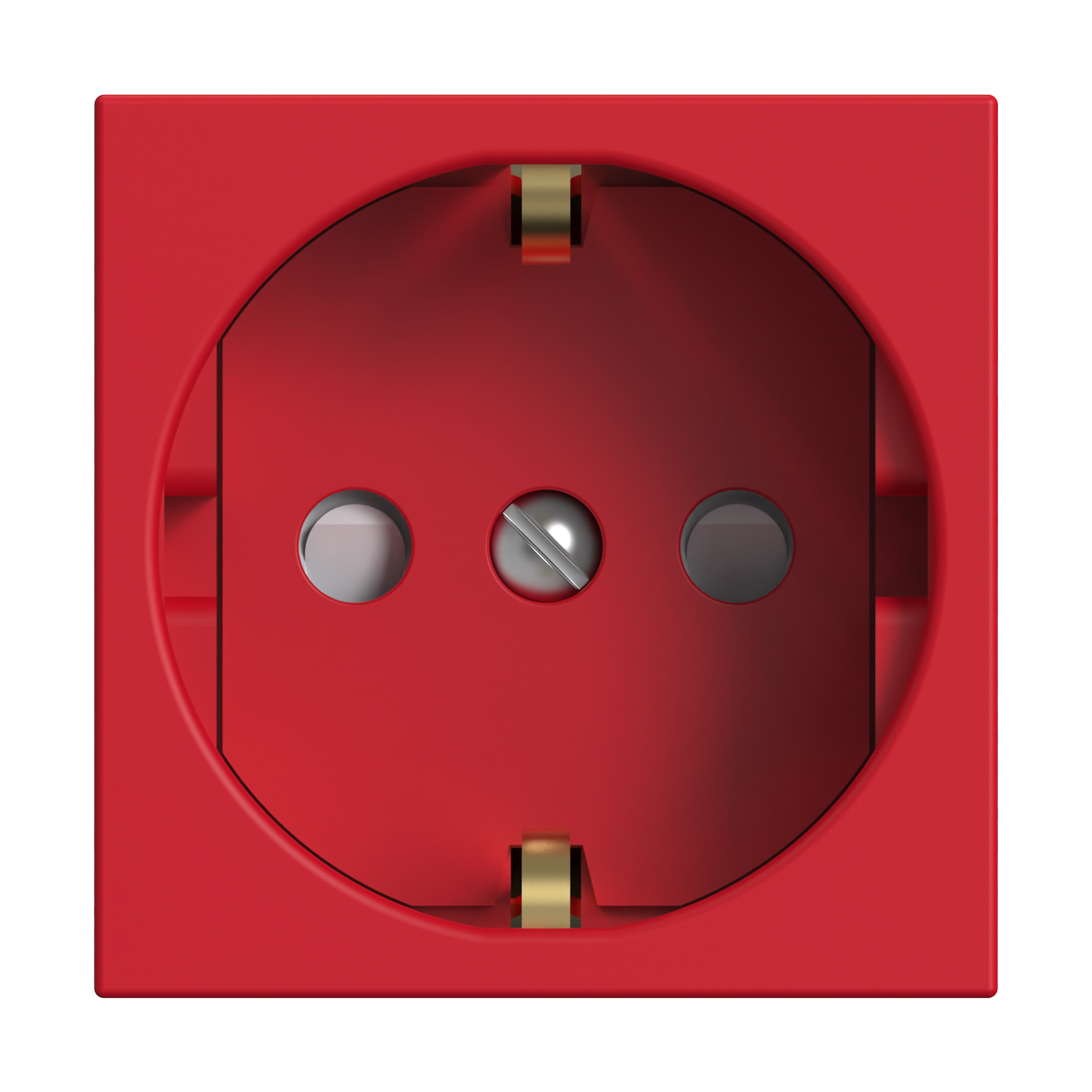

W45 РОЗЕТКА модульная 2К+З, 16 А/250 В с защитными шторками, винт. зажимы, 45х45мм КРАСНАЯ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства45 мм
Высота устройства45 мм
Глубина устройства40 мм
Мин глубина встр монтажной коробки40 мм
Тип монтажаВнутренний / скрытый
Описание и назначение
Модульная одинарная розетка W45 Systeme Electric (ранее Schneider Electric) скрытой установки, с заземлением и шторками, для сетей 250 В, на ток 16 А. Размер - 45х45 мм, размер в модулях - 2 модуля. Тип контактов - винтовые. Применяется в электромонтажных системах (кабель-каналы, лючки, колонны и мини-колонны), использующих модульные ЭУИ стандарта 45х45 мм. Совместима с розеточными лючками MultiDesk. Цвет: красный. (ранее Schneider Electric ЭУИ ALTIRA, ЭУИ UNICA NEW ALB45254, ALB45264, ALB45283, NU303703, NU305703, NU306603, NU306703A, NU307603)
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Свободный от галогеновEF000025 | Да |
|---|
Электрические и световые параметры 10
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| Количество подключаемых розетокEF008814 | 0 |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Нет |
| Конфигурация выходных полюсовданные поставщика | 2P + PE, со шторками |
Материалы и конструкция 9
| ЦветEF000007 | Красный |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Модульное исполнениеEF001126 | Да |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Оттенок цвета производителяданные поставщика | Красный |
| Тип покрытияданные поставщика | глянцевое |
| Цветовой оттенокданные поставщика | красный |
Монтаж и подключение 10
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Да |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Да |
| Способ или тип крепленияEF002442 | Крепление на защелках |
| Количество активных контактов (круглых)EF011998 | 3 |
| Количество активных контактов (плоских)EF011999 | 0 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Монтаж устройстваданные поставщика | утопленный |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK03 |
|---|
Классификация и назначение 7
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Глянцевый |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | W45 |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Тип продуктаданные поставщика | розетка |
Прочие характеристики 25
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Нет |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Да |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Количество модулей (модульных систем)EF009573 | 2 |
| Антибактериальная обработкаEF023790 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Комплектация изделияданные поставщика | механизм в сборе |
| Режим фиксацииданные поставщика | Винтом |
| Сегмент рынкаданные поставщика | Жилищный сектор Малые коммерческие предприятия |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 45 мм |
|---|---|
| Высота устройстваEF008809 | 45 мм |
| Глубина устройстваEF008810 | 40 мм |
| Мин глубина встр монтажной коробкиEF012278 | 40 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 3600 шт. | 1.2 × 0.8 × 1.014 м | 180.646 | 0.97344 | — |
-
Контейнер
- В упаковке
- 3600 шт.
- Габариты
- 1.2 × 0.8 × 1.014 м
- Вес, кг
- 180.646
- Объём, м³
- 0.97344
- EAN / GTIN
- —
