Изображение может отличаться от конкретного исполнения.
REXANT

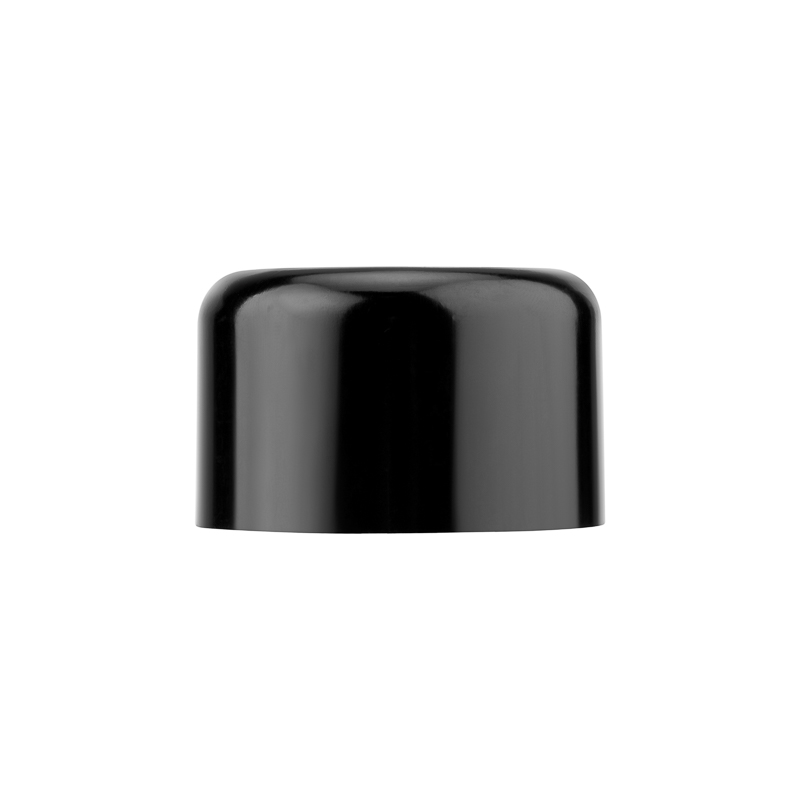

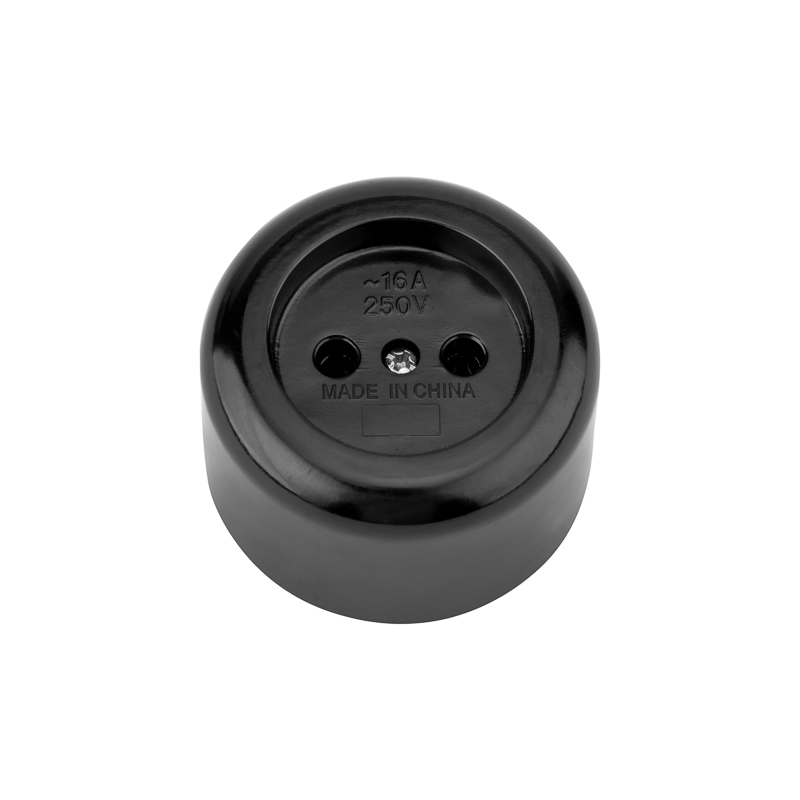

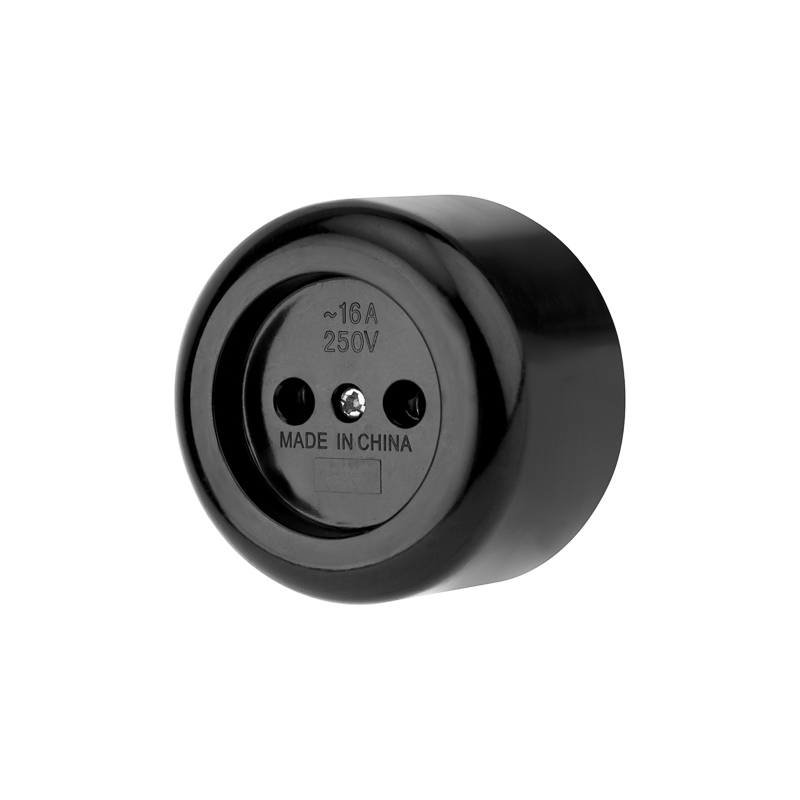

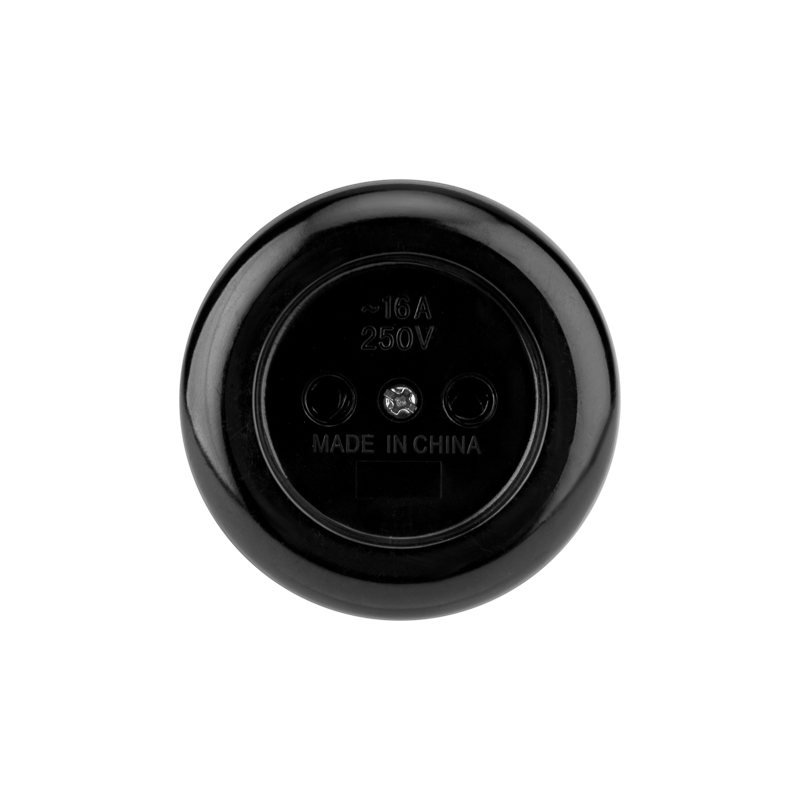

Розетка штепсельная карболитовая открытой установки б/з 16А, черная REXANT
ИсточникКаталог SDS_Group
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение220 В
Частота50–50 Гц
Тип монтажаОткрытой установки
Тип комплектацииВ сборе с корпусом/рамкой
Модель или исполнениеБез заземляющего контакта
Тип или способ подключенияВинтовой зажим/клемма
Вид или марка материалаПрочее
Описание и назначение
Штепсельная розетка открытой установки предназначена для организации подключения к электросети электрических приборов при двухпроводной системе питания.

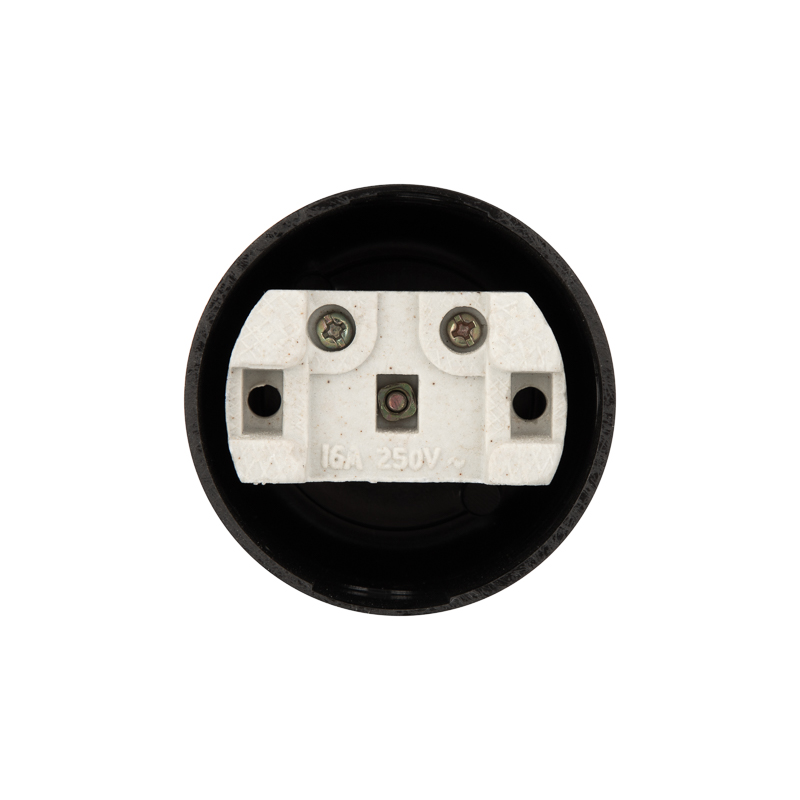

Корпус розетки выполнен из карболита, что придает ему абсолютную негорючесть, химическую стойкость и улучшенные диэлектрические свойства. Основание выполнено из керамики и оснащено латунными токопроводящими подпружиненными контактами с винтовыми зажимами для присоединения проводников. Контакты плотно удерживают стержни сетевой вилки, что обеспечивает более надежный контакт.
Розетка монтируется напрямую на поверхность.
Розетка легко монтируется, имеет высокую надежность и долгий срок службы. Для обеспечения безопасности все детали, соприкасающиеся с токоведущими частями, выполнены из огнеупорного материала, устойчивого к температуре до +850 ⁰С.
Заземление: нет.
Сечение проводников: до 2,5 мм².
Контактная группа: латунь.
Тип полюсов: 1Р+N.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -30–80 |
Электрические и световые параметры 9
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 220 В |
| ЧастотаEF000034 | 50 |
| МощностьEF000076 | 4000 |
| ЧастотаEF000416 | 50–50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Нет |
Материалы и конструкция 7
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | Без заземляющего контакта |
| Модульное исполнениеEF001126 | Нет |
| Вид или марка материалаEF001257 | Прочее |
| Материал корпусаEF001596 | Карболит |
| МатериалEF002169 | Карболит |
| Цвет по RALEF003882 | 9005 |
Монтаж и подключение 6
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтовой зажим/клемма |
| Защита контактовEF001033 | Нет |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| В комплекте с вилкой (разъем)данные поставщика | false |
Классификация и назначение 5
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Применениеданные поставщика | Подключение электроприборов к сети |
| Серияданные поставщика | Розетка |
Прочие характеристики 21
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Нет |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Нет |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Нет |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| WIFI Сетьданные поставщика | Нет (без) |

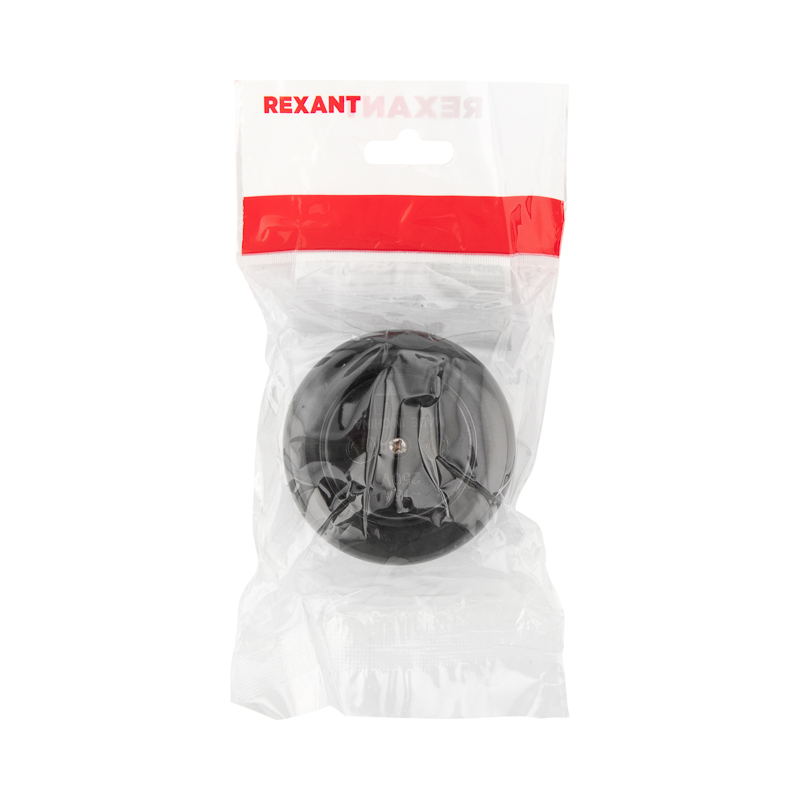

Размеры и упаковка
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 6.2 × 8 × 4.3 | 0.069 | — | |
| Базовая единица шт | 1 шт | длина 60, ширина 60 неполные | 0.078 | — | |
| Групповая упаковка кор (240 шт) | 240 шт | 63.2 × 25.2 × 36.5 см | 18.797 | 0.058 | |
| Групповая упаковка упак (12 шт) | 12 шт | 22.9 × 14.7 × 6.9 см | 0.943 | 0.002 |
-
Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 6.2 × 8 × 4.3
- Вес, кг
- 0.069
- Объём, м³
- —
- EAN / GTIN
-
Базовая единица шт
- В упаковке
- 1 шт
- Габариты
- длина 60, ширина 60 неполные
- Вес, кг
- 0.078
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (240 шт)
- В упаковке
- 240 шт
- Габариты
- 63.2 × 25.2 × 36.5 см
- Вес, кг
- 18.797
- Объём, м³
- 0.058
- EAN / GTIN
-
Групповая упаковка упак (12 шт)
- В упаковке
- 12 шт
- Габариты
- 22.9 × 14.7 × 6.9 см
- Вес, кг
- 0.943
- Объём, м³
- 0.002
- EAN / GTIN
