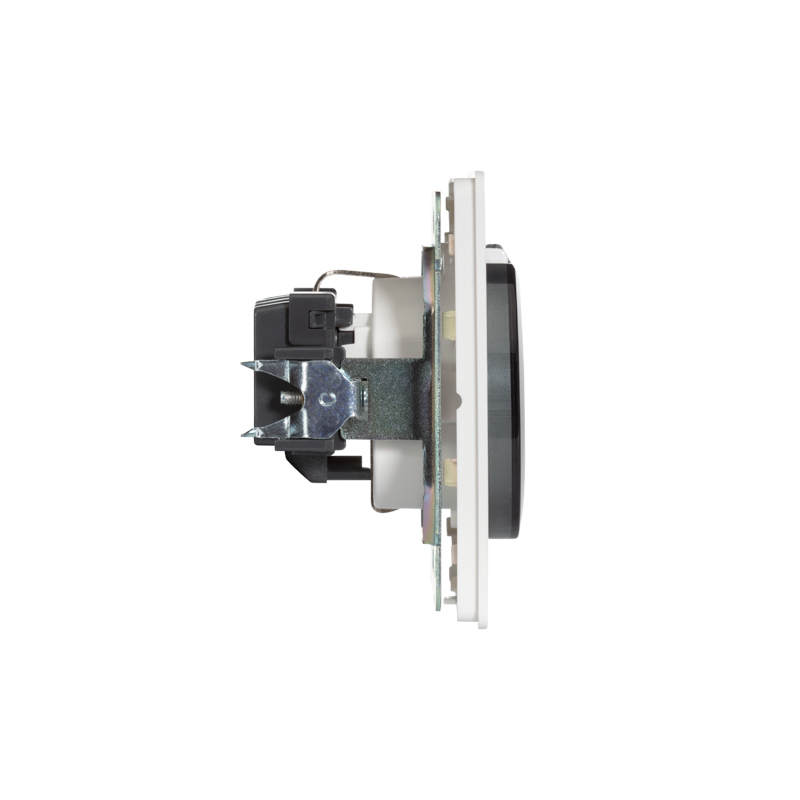

Изображение может отличаться от конкретного исполнения.
Kranz

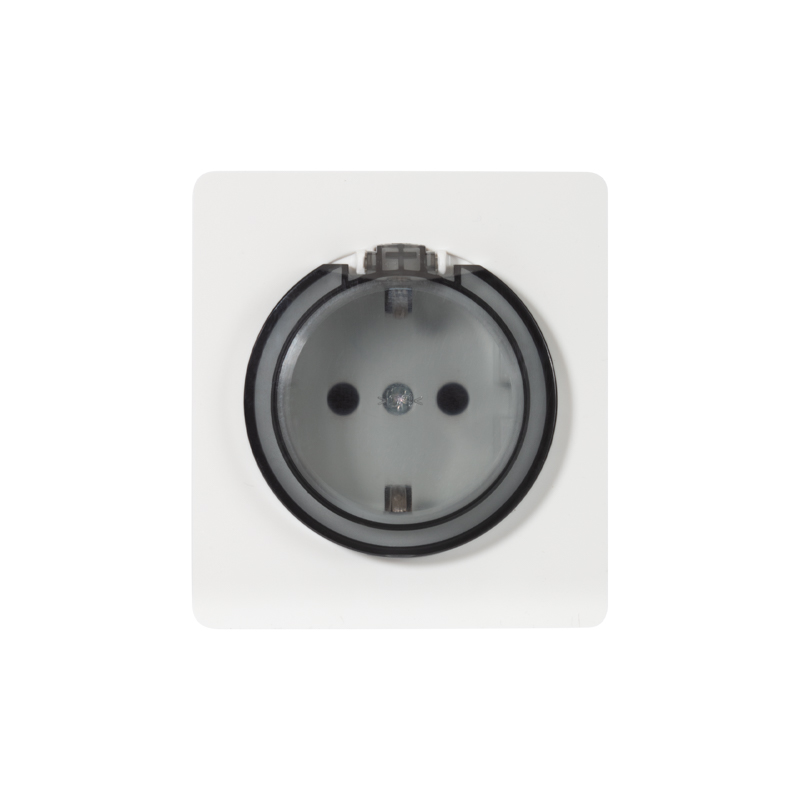

Розетка ROUND 1-ая с/з с/у, со шторками и крышкой 16А перламутр KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение230 В
Частота50–50 Гц
Ширина устройства74 мм
Высота устройства80 мм
Глубина устройства36 мм
Тип монтажаВнутренний / скрытый
Тип комплектацииМеханизм с накладкой
Описание и назначение

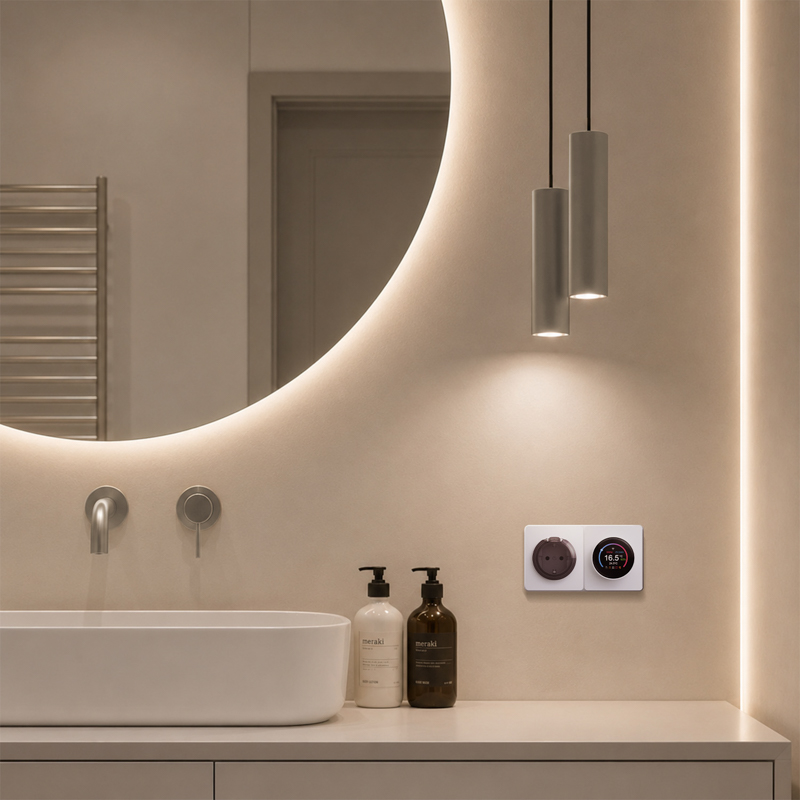

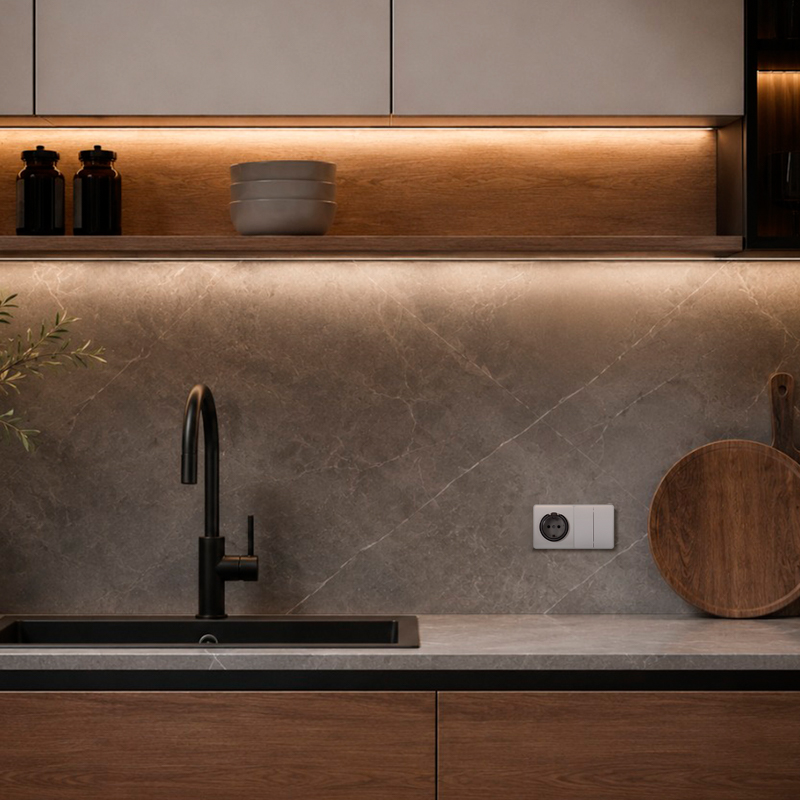

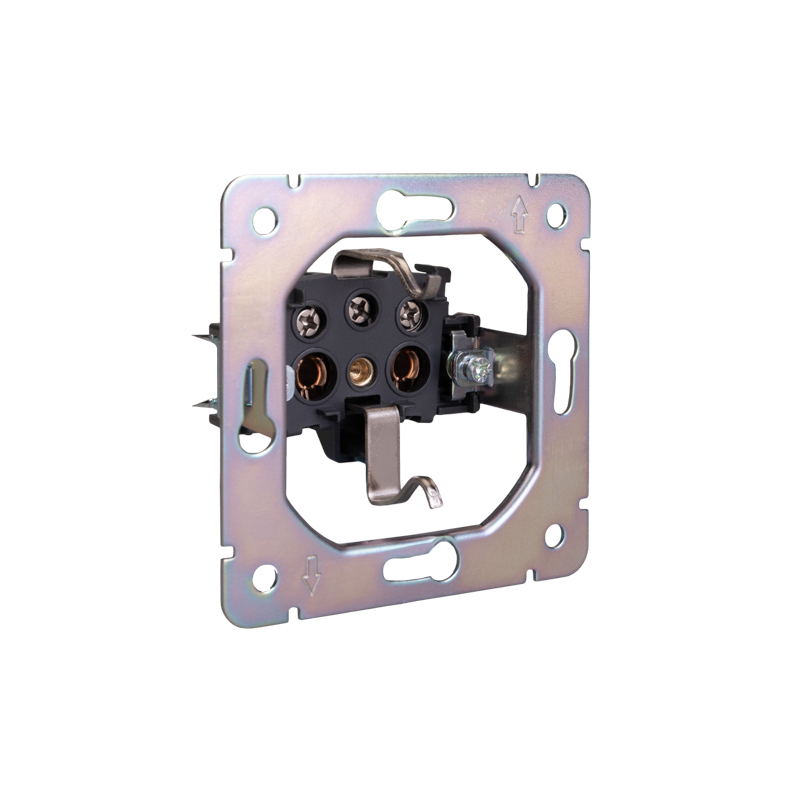

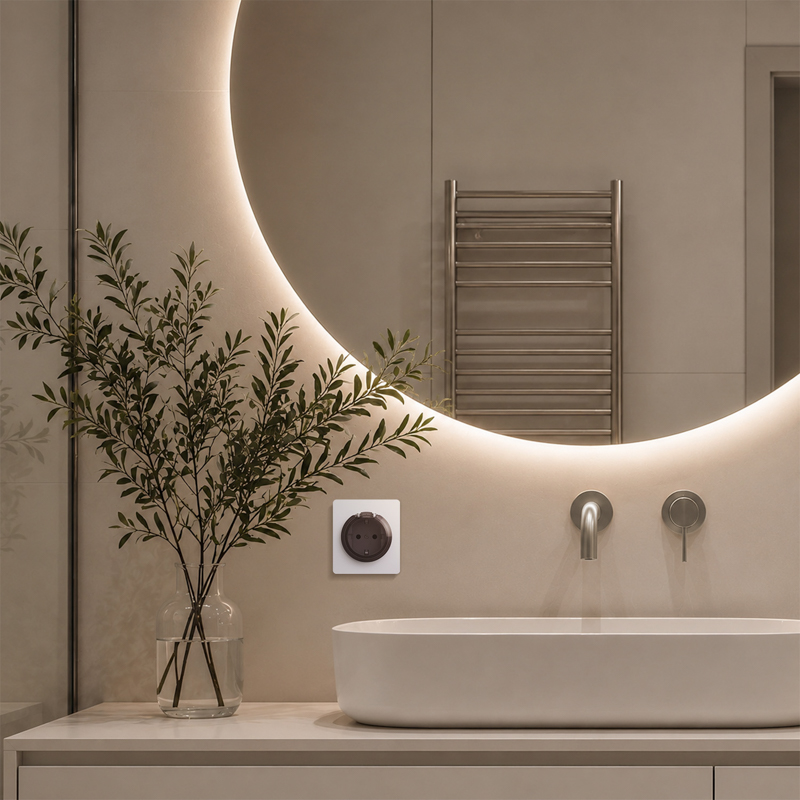

Механизм одинарной розетки скрытой установки KRANZ предназначен для подключения электроприборов к силовой электрической сети. Используется для установки в квартирах, офисах и загородных домах.

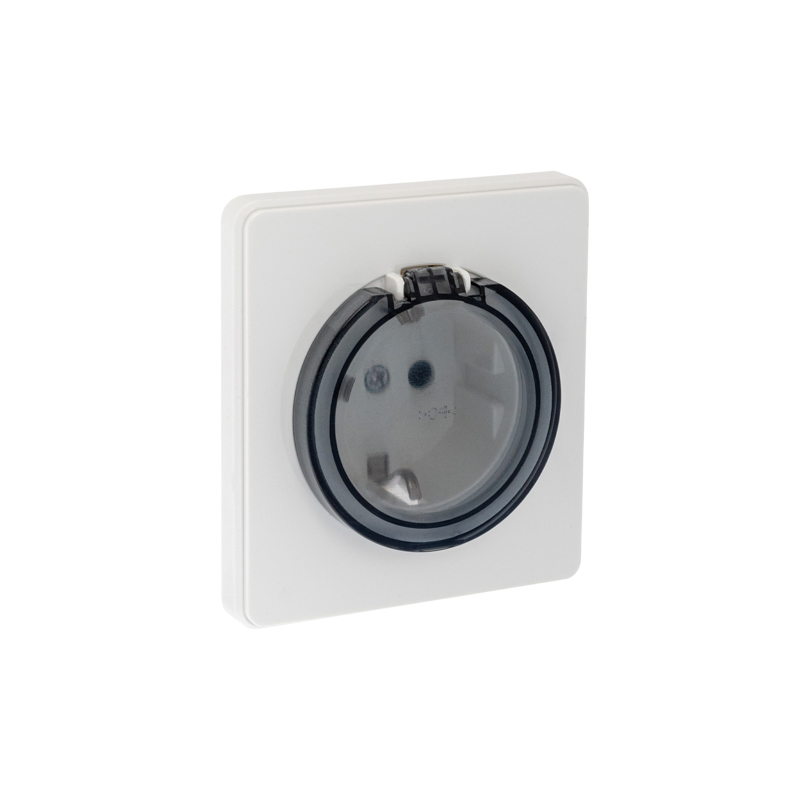

Розетка выполнена с заземлением, а также оснащена защитными шторками и крышкой для безопасности детей и защиты от поражения электрическим током.
Благодаря лаконичной форме корпуса и перламутровому цвету устройство гармонично дополнит любой интерьер.
Сечение проводников составляет 1,5-2,5 мм².
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -10–45 |
Электрические и световые параметры 10
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 230 В |
| Класс защитыEF000004 | I |
| ЧастотаEF000034 | 50 |
| ЧастотаEF000416 | 50–50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| Номин. напряжениеEF003977 | 220–250 |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Нет |
Материалы и конструкция 7
| ЦветEF000007 | Перламутр |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Модульное исполнениеEF001126 | Нет |
| Вид или марка материалаEF001257 | Термопласт |
| Материал корпусаEF001596 | Поликарбонат |
| МатериалEF002169 | Пластик |
| Материал механизмаданные поставщика | Термопласт |
Монтаж и подключение 7
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|

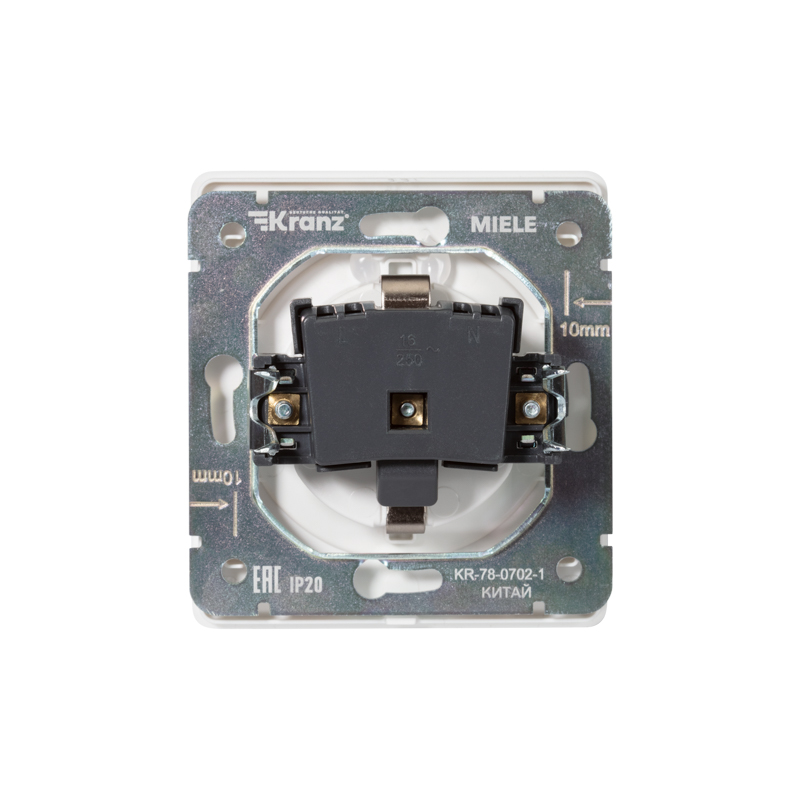

| Тип или способ подключенияEF000124 | Винтовой зажим/клемма |
| Защита контактовEF001033 | Нет |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| В комплекте с вилкой (разъем)данные поставщика | false |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK05 |
|---|
Классификация и назначение 6
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Глянцевый |
| Применениеданные поставщика | Подключение электроприборов к сети |
| Серияданные поставщика | ROUND |
| Тип изделияданные поставщика | Розетка |
Прочие характеристики 21
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Нет |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| WIFI Сетьданные поставщика | Нет (без) |
| Палитраданные поставщика | Белый |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 74 мм |
|---|---|
| Высота устройстваEF008809 | 80 мм |
| Глубина устройстваEF008810 | 36 мм |
| Высота изделияданные поставщика | 8 см |
| Длина изделияданные поставщика | 3.6 см |
| Сечение проводниковданные поставщика | 1.5 - 2.5 мм² |
| Ширина изделияданные поставщика | 7.4 см |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 14.2 × 10.1 × 4.9 см | 0.085 | 0.001 | |
| Базовая единица шт | 1 шт | — | 0.162 | 0.001 | |
| Групповая упаковка спец упаковка кор (80 шт) | 80 шт | 53.1 × 36.8 × 27.1 см | 12.957 | 0.053 | |
| Групповая упаковка упак (8 шт) | 8 шт | 19.4 × 18.2 × 9.2 см | 0.783 | 0.003 |
-
