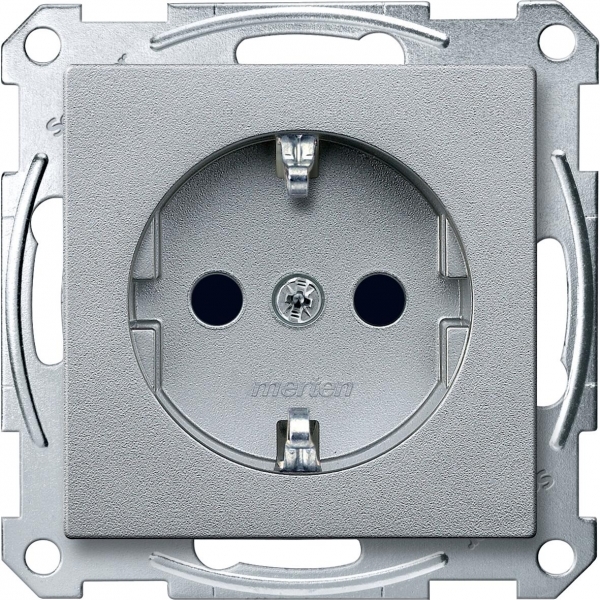

MERTEN МЕХАНИЗМ розетки с з/шт, АЛЮМИНИЙ, QF SM
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства71 мм
Высота устройства71 мм
Мин глубина встр монтажной коробки40 мм
Тип монтажаВнутренний / скрытый
Модель или исполнениеС заземляющим контактом
Описание и назначение
Механизм розетки С/З С/Ш, алюминий. наименование: M-Arc, M-Elegance, M-Plan, System M, M-Smart, M-Plan glass, M-Star - тип устройства или его аксессуаров: розетка - стандарт розетки: немецкий. Преимущества: Безграничные возможности Merten System M. Основой изделий являются высококачественные механизмы скрытого монтажа. Они отличаются высокой гибкостью использования и разнообразием выполняемых функций: это электрические розетки, клавишные и кнопочные выключатели, устройства управления рольставнями и регуляторы температуры, а также телефонные, ТВ/аудио и компьютерные розетки, датчики движения и присутствия, термостаты, светорегуляторы и реле времени, компоненты радиосистемы и системы автоматизации KNX. Merten System M удовлетворяет всем требованиям и успешно решает любые задачи.... применения: Изделия Merten System M подходят для жилых и нежилых помещений. Их устанавливают в школах, офисах, больницах или отелях., Инновационные функции для классических электрических установок, Выполнение функций интеллектуального интерфейса для работы с KNX, Обеспечение комфорта, безопасности и эффективности использования электроэнергии, Возможность простой и гибкой модернизации с System M и системой RF..
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Степень защиты ipданные поставщика | IP20 |
Электрические и световые параметры 12
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Да |
| Защита по токуEF001333 | Да |
| С ориентационным освещениемEF008862 | Да |
| Защитный контакт заземления круглыйEF012000 | Да |
| Конфигурация выходных полюсовданные поставщика | 2P + E |
| Монтаж электропроводкиданные поставщика | Скрытый |
| номинальное рабочее напряжениеданные поставщика | 250 V |
| номинальный токданные поставщика | 16 А в единицах производителя |
Материалы и конструкция 5
| Модель или исполнениеEF000010 | С заземляющим контактом |
|---|---|
| Вид или марка материалаEF001257 | Термопласт |
| Материалданные поставщика | поликарбонат (матовый) |
| Оттенок цветаданные поставщика | алюминий |
| Оттенок цвета производителяданные поставщика | Алюминий |
Монтаж и подключение 6
| Тип монтажаEF000003 | Внутренний / скрытый |
|---|---|
| Тип или способ подключенияEF000124 | Безвинтов. зажим/клемма |
| Защита контактовEF001033 | Нет |
| Изолированный монтажEF001588 | Нет |
| Количество активных контактов (круглых)EF011998 | 1 |
| Соединения – клеммыданные поставщика | безвинтовые зажимы |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK03 |
|---|
Классификация и назначение 8
| Поле для надписи или информац поверхностьEF001035 | Да |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Информация об исключениях по регламенту rohsданные поставщика | да |
| Розетка дополнительная информацияданные поставщика | С защитными шторками |
| Серия продуктаданные поставщика | Merten System M |
| Стандарт розеткиданные поставщика | немецкий |
| Тип продуктаданные поставщика | розетка |
Прочие характеристики 33
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Да |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Да |
| Со шторками - защита от прикосновенияEF000389 | Нет |
| С выключателем Вкл или Откл - On или OffEF000488 | Да |
| С выталкивателемEF001051 | Да |
| Повёрнутая центральная вставкаEF001331 | Да |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Да |
| Символы или индикацияEF003823 | Без надписи/печати |
| ПрозрачныйEF006243 | Да |
| С миниатюрным предохранителемEF006571 | Да |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| С подсветкой - индикация напряж в сетиEF008861 | Да |
| Встроенный USB источник питанияEF009258 | Да |
| Антибактериальная обработкаEF023790 | Да |
| Weeeданные поставщика | На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Соответствует |
| Здоровье и проблемы окружающей средыданные поставщика | не содержащий галогенов |
| Комплектация изделияданные поставщика | механизм с центральной платой |
| Названиеданные поставщика | M-Smart M-Arc M-Elegance M-Plan System M M-Plan glass M-Star |
| Не содержит ртутиданные поставщика | да |
| Обработка поверхностиданные поставщика | лакированная |
| Профиль кругооборотаданные поставщика | N/A |
| Регламент reachданные поставщика | Содержание особо опасных веществ не превышает пороговую величину |
| Регламент rohs китаяданные поставщика | Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения |
| Режим фиксацииданные поставщика | винтами и лапками |
| Сегмент рынкаданные поставщика | малые коммерческие предприятия рынок жилья |
| Статус устойчивого продуктаданные поставщика | Грин Премиум продукция |
| Экологическая отчетнстьданные поставщика | ENVPEP090320EN |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 71 мм |
|---|---|
| Высота устройстваEF008809 | 71 мм |
| Мин глубина встр монтажной коробкиEF012278 | 40 мм |
