Изображение может отличаться от конкретного исполнения.
Kranz

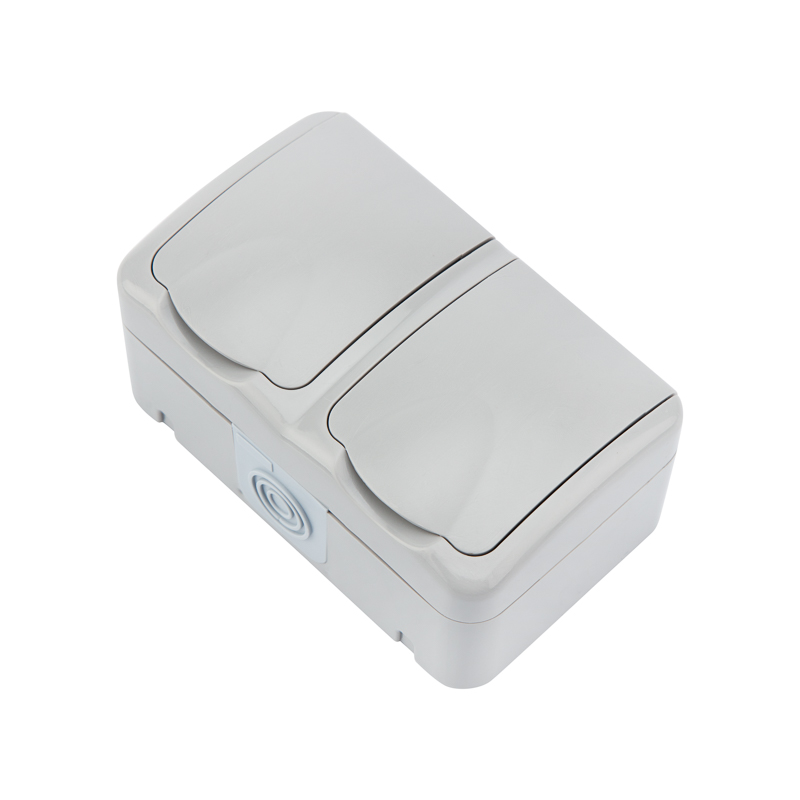

Блок горизонтальный 2 розетки, керамика, IP54 с/з, о/у, серый мини KRANZ
ИсточникКаталог SDS_Group
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение220 В
Частота50–50 Гц
Тип монтажаОткрытой установки
Тип комплектацииВ сборе с корпусом/рамкой
Модель или исполнениеС заземляющим контактом
Тип или способ подключенияВинтовой зажим/клемма
Вид или марка материалаТермопласт
Описание и назначение
Горизонтальный блок предназначен для организации электроснабжения. Подходит для установки в сухом помещении, а также во влажной и пыльной среде.

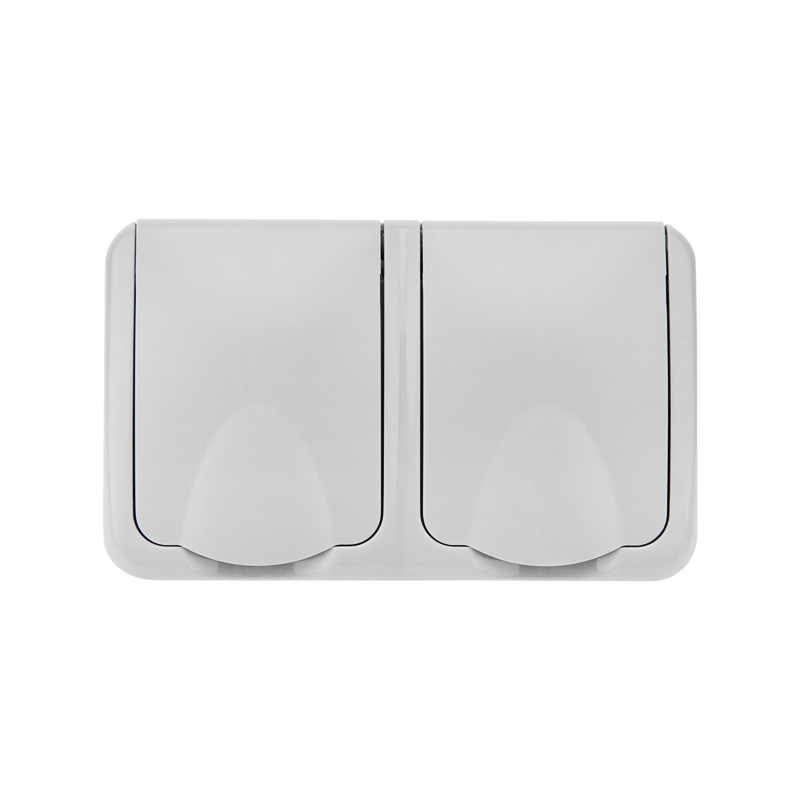

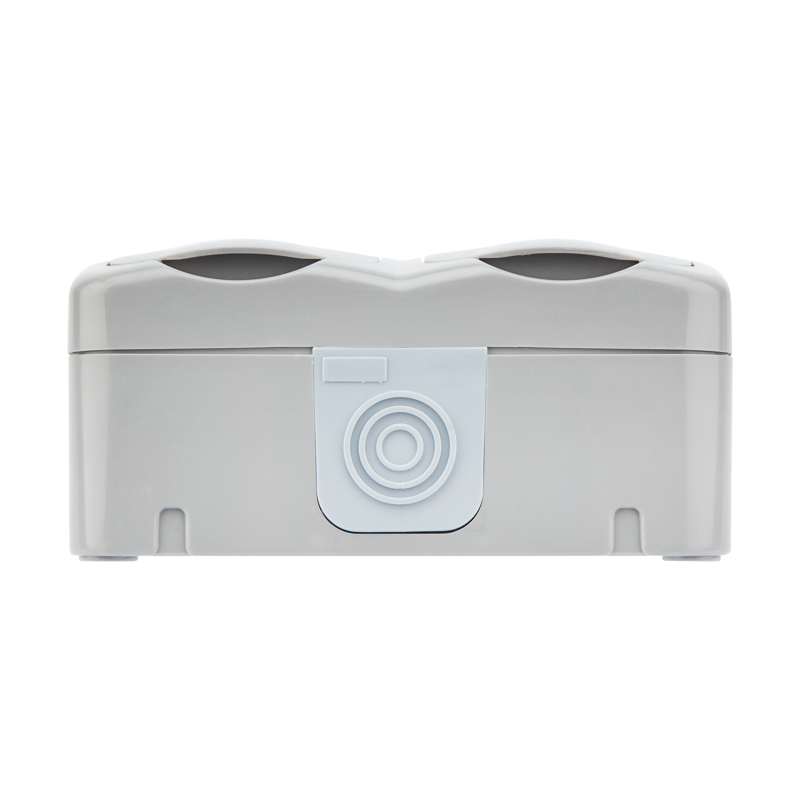

Защитная крышка на лицевой поверхности защищает розетку от попадания брызг воды. Блок отлично подойдет для дачи, ванной комнаты, бассейна и улицы при наличии навеса, защищающего от прямого попадания влаги. С обеих сторон блока находятся ступенчатые герметичные вводы, которые позволяют адаптировать изделие под различные диаметры кабеля.

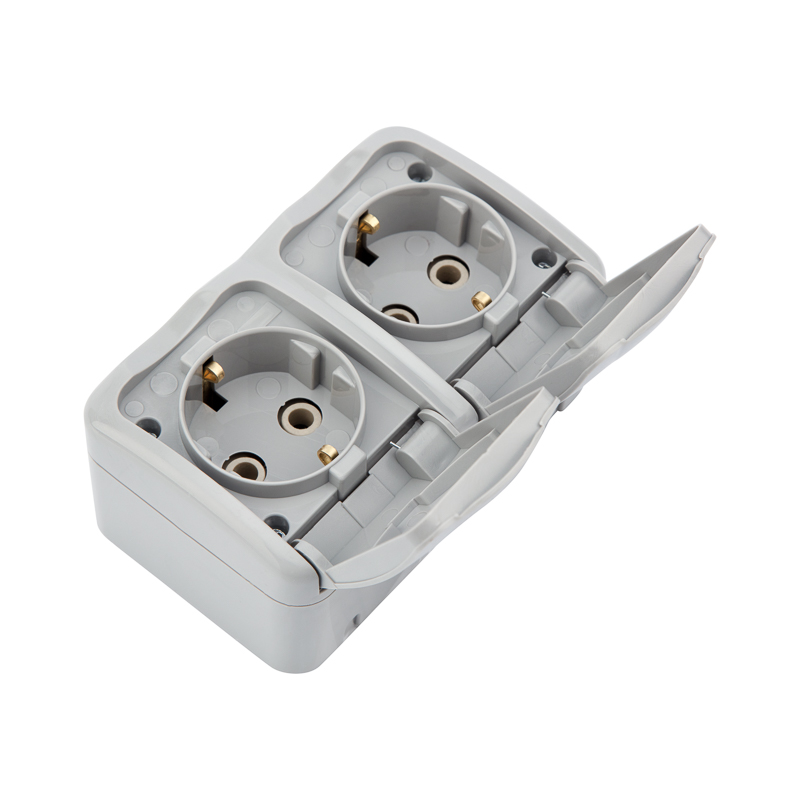

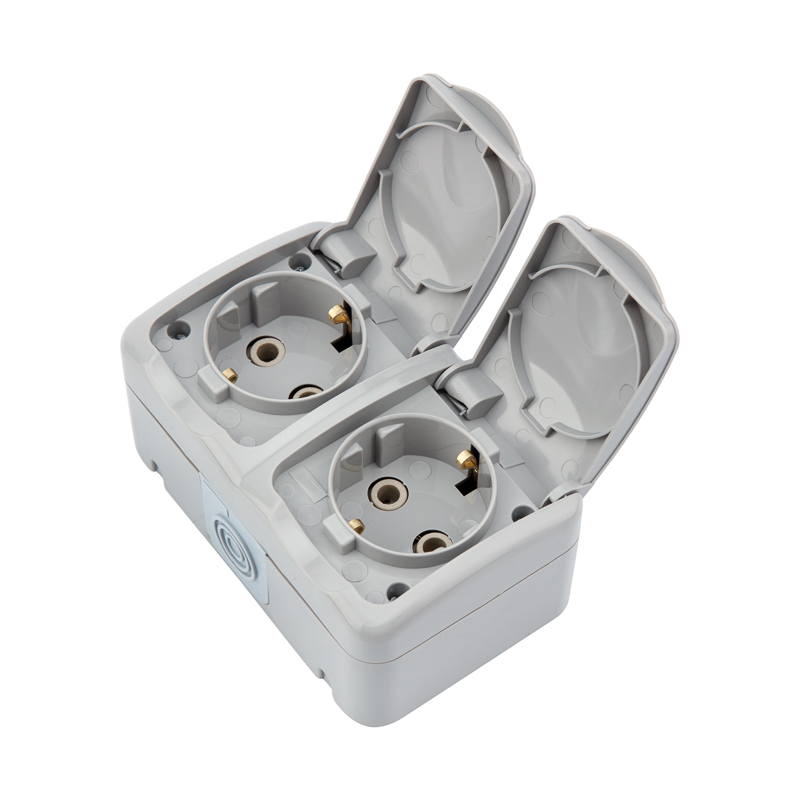

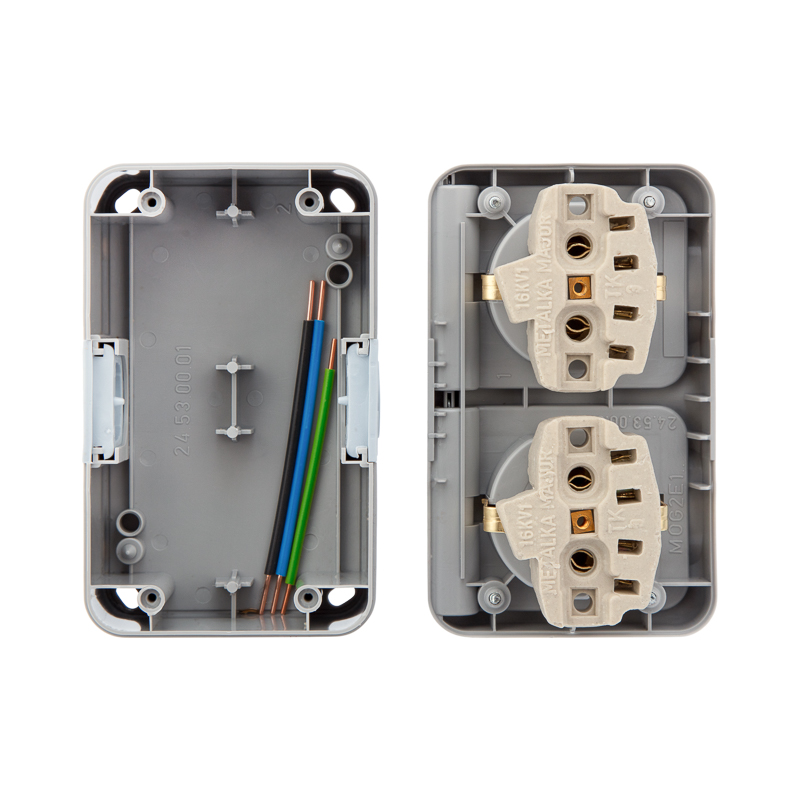

Корпус механизма розетки выполнен из абсолютно негорючего материала – керамики. Имеет контакт заземления, который обеспечивает безопасность присоединяемых устройств.
Благодаря лаконичной и компактной форме корпуса блок с легкостью впишется в любой интерьер.
Сечение проводников: 1,5-2,5 мм².
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 2
| Свободный от галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -25–40 |
Электрические и световые параметры 9
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 220 В |
| ЧастотаEF000034 | 50 |
| МощностьEF000076 | 4000 |
| ЧастотаEF000416 | 50–50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Нет |
Материалы и конструкция 8
| ЦветEF000007 | Серый |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Модульное исполнениеEF001126 | Нет |
| Вид или марка материалаEF001257 | Термопласт |
| Материал корпусаEF001596 | Пластик |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 7047 |
| Материал механизмаданные поставщика | Керамика |
Монтаж и подключение 6
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтовой зажим/клемма |
| Защита контактовEF001033 | Нет |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| В комплекте с вилкой (разъем)данные поставщика | false |
Классификация и назначение 5
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Применениеданные поставщика | Подключение электроприборов к сети |
| Серияданные поставщика | Mini OG |
Прочие характеристики 21
| Количество постовEF000074 | 2 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Нет |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Нет |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP54 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| WIFI Сетьданные поставщика | Нет (без) |
Размеры и упаковка

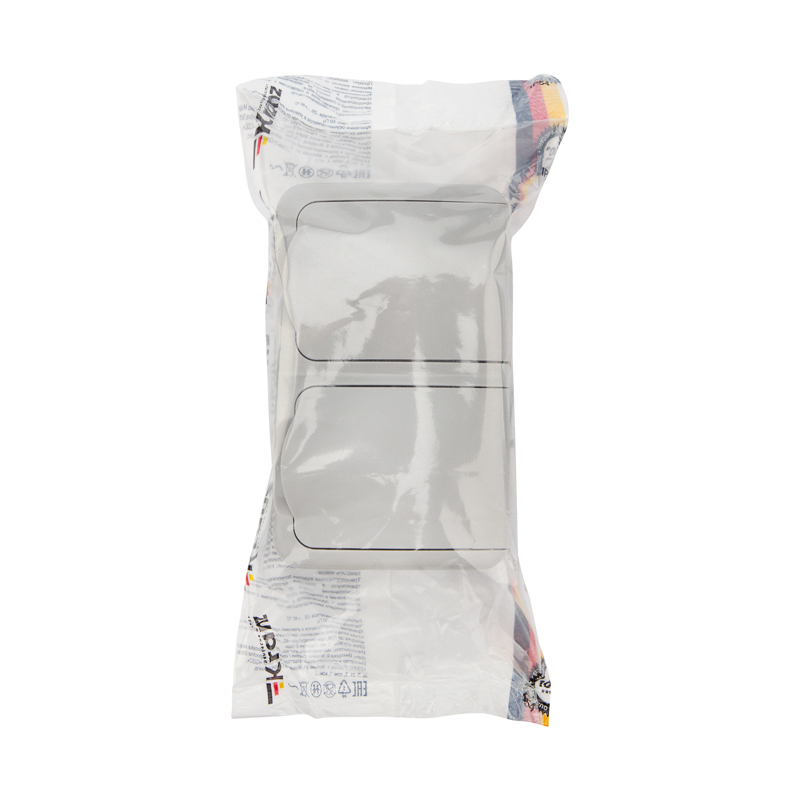

Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица шт (1 шт) | 1 шт | 12.7 × 7 × 5.6 | 0.182 | 0.001 | |
| Групповая упаковка спец упаковка упак (14 шт) | 14 шт | 23.9 × 18.2 × 19.6 см | 2.749 | 0.009 | |
| Групповая упаковка упак (168 шт) | 168 шт | 41.1 × 73.6 × 43.3 см | 34.427 | 0.131 |
-
Базовая единица шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 12.7 × 7 × 5.6
- Вес, кг
- 0.182
- Объём, м³
- 0.001
- EAN / GTIN
-
Групповая упаковка спец упаковка упак (14 шт)
- В упаковке
- 14 шт
- Габариты
- 23.9 × 18.2 × 19.6 см
- Вес, кг
- 2.749
- Объём, м³
- 0.009
- EAN / GTIN
-
Групповая упаковка упак (168 шт)
- В упаковке
- 168 шт
- Габариты
- 41.1 × 73.6 × 43.3 см
- Вес, кг
- 34.427
- Объём, м³
- 0.131
- EAN / GTIN
