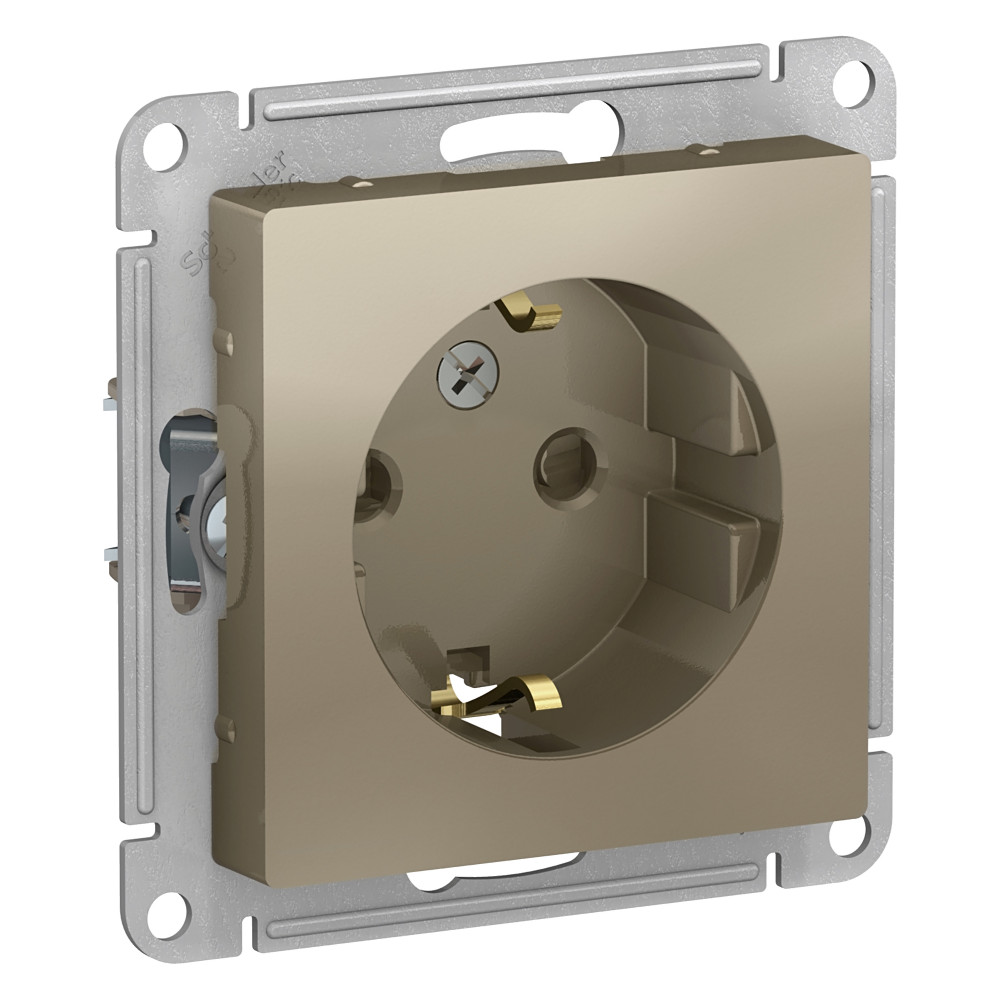

ATLASDESIGN РОЗЕТКА с заземлением со шторками, 16А, механизм, ШАМПАНЬ

Описание и назначение

Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете шампань розетки одинарной с заземлением и шторками подходит для сетей 250 В, на ток 16 А.
- Заземляющий контакт обеспечивает дополнительную защиту от удара электрическим током. При наличии заземления электрический потенциал уходит в землю, защищая человека.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Усиленные прямые монтажные лапки для лучшей фиксации механизма в монтажной коробке.

Единая классификация и данные поставщика

Технические характеристики

Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.

Класс EC000125.

Условия эксплуатации и безопасность 7

Свободный от галогенов	Да
Относительная влажностьданные поставщика	60-60 %
Рабочая температура окружающей средыданные поставщика	5-35 °C
Степень защиты (IP)данные поставщика	IP20
Степень защиты ipданные поставщика	IP20
Температура окружающей среды при храненииданные поставщика	5-40 °C
Электрическая износостойкостьданные поставщика	5000 циклы

Электрические и световые параметры 14

Номин ток	16 А
Номин напряжение	250 В
Количество фаз	1
Частота	50...50 Гц
Защита от перенапряжения	Нет
Защита по току	Нет
С ориентационным освещением	Нет
Защитный контакт заземления круглый	Да
Емкость зажимного соединенияданные поставщика	1.5...4 мм² для Жесткий кабель(и) 1.5...4 мм² для Гибкий кабель(и)
Количество розетокданные поставщика	1
Контрольная лампаданные поставщика	Без индикации
максимальное непрерывное рабочее напряжениеданные поставщика	250 В
Номинальный токданные поставщика	16 в единицах производителя
Номинальный токданные поставщика	16 A в 220...250 В Переменный ток 50 Гц в единицах производителя

Материалы и конструкция 11

Цвет	Шампань
Модель или исполнение	С заземляющим контактом
Защитное покрытие поверхности	Необработанная
Вид или марка материала	Термопласт
Материал	Пластик
Цвет по RAL	7032
Материалданные поставщика	термопласт: все стороны в единицах производителя
Минимальная партия для продажиданные поставщика	1
Оттенок цвета производителяданные поставщика	Шампань
Тип покрытияданные поставщика	матовый
Цветовой оттенокданные поставщика	шампань

Монтаж и подключение 10

Тип монтажа	Скрытой установки
Тип или способ подключения	Винтов. зажим/клемма
Защита контактов	Да
Изолированный монтаж	Да
Установка в кабель-канал	Нет
Способ или тип крепления	Винтовое крепление
Количество активных контактов (круглых)	2
В комплекте с вилкой (разъем)данные поставщика	Нет
Соединение – клеммыданные поставщика	3.0 винтовые зажимы
Тип монтажаданные поставщика	утопленный в единицах производителя

Механические характеристики 1

Ударопрочность по стандарту EN 50102	IK01

Классификация и назначение 9

Тип комплектации	Механизм с накладкой
Поле для надписи или информац поверхность	Нет
Тип поверхности	Матовый (-ая)
Стандартное описание розеткиданные поставщика	с заземляющим контактом
Стандартыданные поставщика	IEC 60884-1
Тип крышкиданные поставщика	со шторками
Тип продуктаданные поставщика	розетка
Тип упаковкиданные поставщика	Флоупак
Форма отверткиданные поставщика	Pozidriv No 1

Прочие характеристики 28

Количество постов	1
Запираемый - -ая	Нет
С откидной крышкой	Нет
С сигнальной лампой - индикатором	Нет
Со шторками - защита от прикосновения	Да
С выключателем Вкл или Откл - On или Off	Нет
С выталкивателем	Нет
Повёрнутая центральная вставка	Нет
Специальное питание	Не требует специального питания
Для тяжелых условий в соотв с VDE	Нет
Символы или индикация	Без надписи/печати
Суппорт (опорное кольцо)	Да
Прозрачный	Нет
С миниатюрным предохранителем	Нет
С проходными функциями	Нет
Подходит для степени защиты - IP	IP20
Wi-Fi	Нет
С подсветкой - индикация напряж в сети	Нет
Встроенный USB источник питания	Нет
Антибактериальная обработка	Нет
Гарантияданные поставщика	Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Количество в одном комплектеданные поставщика	комплект из 10 шт.
Количество кабелейданные поставщика	3
Комплектация изделияданные поставщика	механизм
Поверхностьданные поставщика	декоративное покрытие
Режим фиксацииданные поставщика	винт
Сертификацияданные поставщика	EAC
Экологичностьданные поставщика	не содержит галогенов

Размеры и упаковка

Изделие

Ширина устройства	71 мм
Высота устройства	71 мм
Глубина устройства	40.2 мм
Мин глубина встр монтажной коробки	40.2 мм
Вес неттоданные поставщика	0.073 кг
Длина зачистки проводовданные поставщика	11 мм
