Systeme Electric

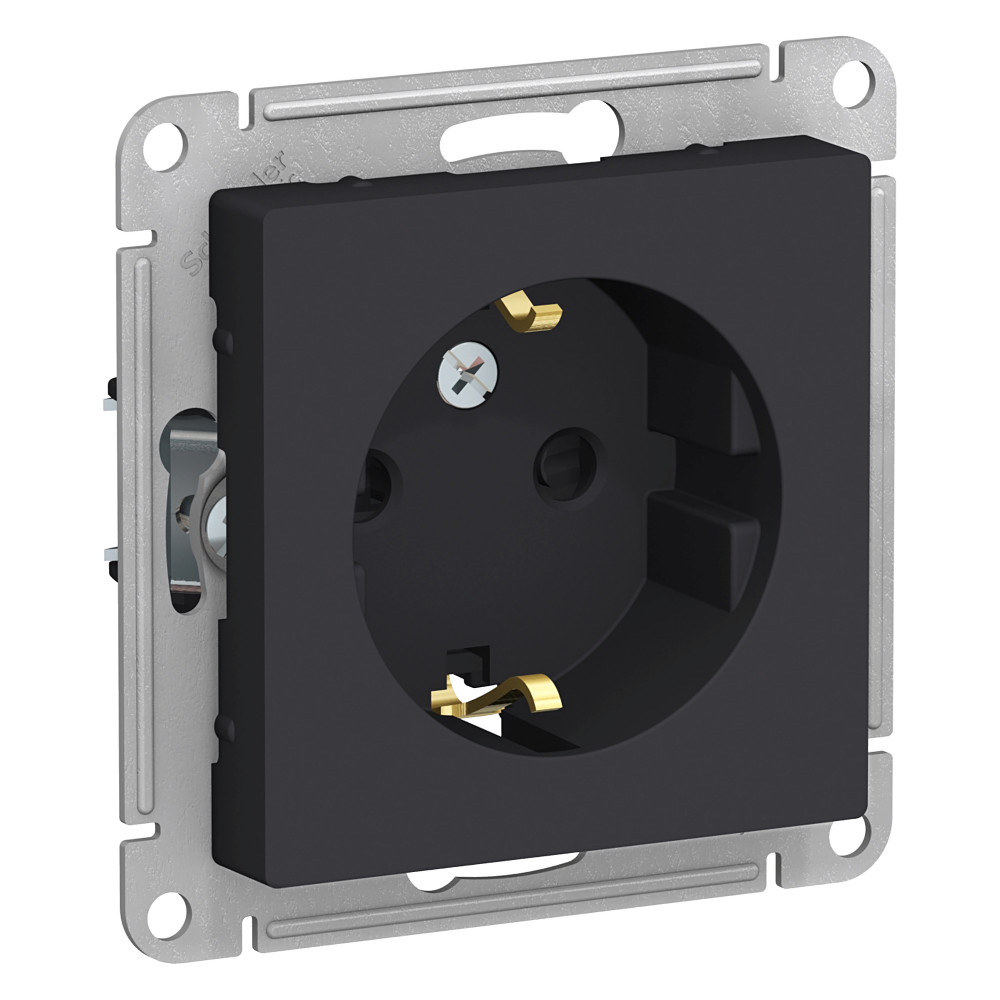

ATLASDESIGN РОЗЕТКА с заземлением со шторками, 16А, механизм, КАРБОН
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства40.2 мм
Мин глубина встр монтажной коробки40.2 мм
Тип монтажаСкрытой установки
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете карбон розетки одинарной с заземлением и шторками подходит для сетей 250 В, на ток 16 А.
- Заземляющий контакт обеспечивает дополнительную защиту от удара электрическим током. При наличии заземления электрический потенциал уходит в землю, защищая человека.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Благодаря покрытию «soft touch» к изделию приятно прикасаться.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Свободный от галогеновEF000025 | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температураданные поставщика | 5-35 °C |
| Степень защиты (IP)данные поставщика | IP20 |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | 5-40 °C |
| Электрическая износостойкостьданные поставщика | 5000 циклы |
Электрические и световые параметры 14
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Да |
| Емкость зажимного соединенияданные поставщика | 1.5...4 мм² для жесткий кабель(и) 1.5...4 мм² для гибкий кабель(и) |
| Количество розетокданные поставщика | 1 |
| Контрольная лампаданные поставщика | Без индикации |
| максимальное непрерывное рабочее напряжениеданные поставщика | 250 В |
| Номинальный токданные поставщика | 16 в единицах производителя |
| Номинальный токданные поставщика | 16 A в 220...250 V Переменный ток 50 Гц в единицах производителя |
Материалы и конструкция 11
| ЦветEF000007 | Черный |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9005 |
| Материалданные поставщика | термопласт: все стороны в единицах производителя |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цвета производителяданные поставщика | Карбон |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | carbon |
Монтаж и подключение 10
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Да |
| Изолированный монтажEF001588 | Да |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Количество активных контактов (круглых)EF011998 | 2 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Соединения – клеммыданные поставщика | 3.0 винтовые зажимы |
| Тип монтажаданные поставщика | скрытый в единицах производителя |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK01 |
|---|
Классификация и назначение 10
| Тип комплектацииEF000005 | Механизм с накладкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Серияданные поставщика | AtlasDesign |
| Стандартное описание розеткиданные поставщика | with earthing contact |
| Стандартыданные поставщика | IEC 60884-1 |
| Тип крышкиданные поставщика | со шторками |
| Тип продуктаданные поставщика | розетка |
| Тип упаковкиданные поставщика | Флоупак |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 29
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Нет |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Да |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Директива ec rohsданные поставщика | Анализируется |
| Здоровье и проблемы окружающей средыданные поставщика | не содержащий галогенов |
| Количество в одном комплектеданные поставщика | комплект из 5 шт. |
| Количество кабелейданные поставщика | 3 |
| Комплектация изделияданные поставщика | механизм |
| Обработка поверхностиданные поставщика | decorative coating |
| Режим фиксацииданные поставщика | винт |
| Сертификацияданные поставщика | EAC |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 71 мм |
|---|---|
| Высота устройстваEF008809 | 71 мм |
| Глубина устройстваEF008810 | 40.2 мм |
| Мин глубина встр монтажной коробкиEF012278 | 40.2 мм |
| Длина зачистки проводовданные поставщика | 11 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.16 × 0.105 × 0.042 м | 0.07 | 0.0007056 | |
| Контейнер | 1800 шт. | 1.2 × 0.8 × 1.104 м | 165 | 1.05984 | — |
| Групповая упаковка | 10 шт. | 0.232 × 0.195 × 0.089 м | 0.448 | 0.00402636 | |
| TRANSPORTING | 60 шт. | 0.404 × 0.24201 × 0.288 м | 5.08 | 0.02815834 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.16 × 0.105 × 0.042 м
- Вес, кг
- 0.07
- Объём, м³
- 0.0007056
- EAN / GTIN
-
Контейнер
- В упаковке
- 1800 шт.
- Габариты
- 1.2 × 0.8 × 1.104 м
- Вес, кг
- 165
- Объём, м³
- 1.05984
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.232 × 0.195 × 0.089 м
- Вес, кг
- 0.448
- Объём, м³
- 0.00402636
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.404 × 0.24201 × 0.288 м
- Вес, кг
- 5.08
- Объём, м³
- 0.02815834
- EAN / GTIN
