ATLASDESIGN РОЗЕТКА с заземлением без шторок, 16А, механизм, БЕЛЫЙ
Systeme Electric · артикул ATN000143
Изображение может отличаться от конкретного исполнения.
Systeme Electric

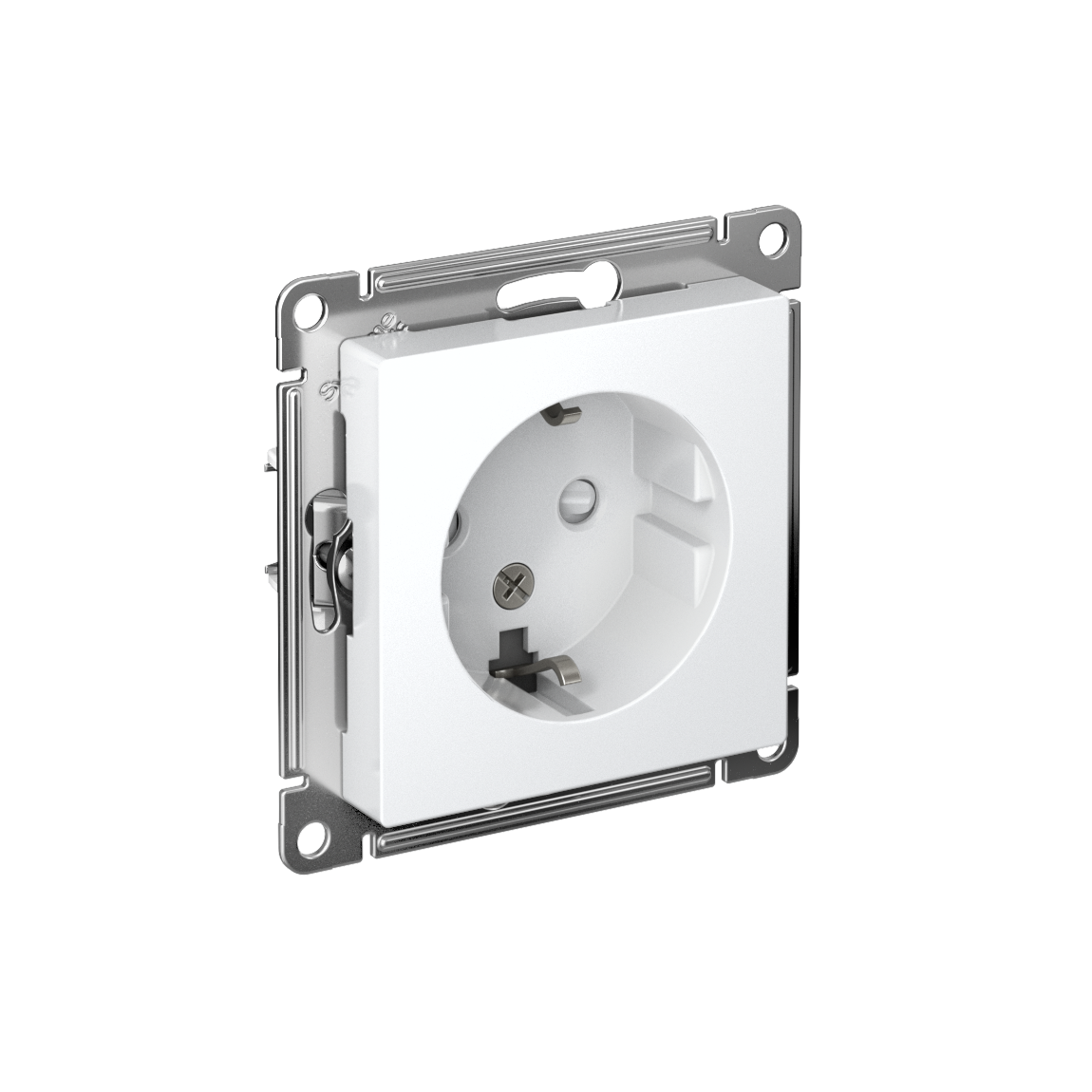

ATLASDESIGN РОЗЕТКА с заземлением со шторками, 16А, механизм, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Проверенный инженерный маршрут
Купить на tehpst.ru
Этот товар есть в каталоге tehpst.ru — основного сайта компании «Техпоставка». Цена и наличие указаны на его карточке.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Номин. ток утечки0 мА
Ширина устройства71 мм
Высота устройства71 мм
Замены и аналоги
Все варианты: 6
Техподбор · равноценная замена · совпадение 96%
ATLASDESIGN РОЗЕТКА с заземлением со шторками, 16А, механизм, быстрозажим. клем., БЕЛЫЙ
Systeme Electric · артикул ATN000145S
Техподбор · равноценная замена · совпадение 84%
Валенсия Механизм розетки 1-местной с/з 16А белая с защ. штор. EKF
EKF · артикул EWR16-028-90 · другой бренд
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign в цвете белый розетки одинарной с заземлением и шторками подходит для сетей 250 В, на ток 16 А. Пластик с ионами серебра в белом цвете обеспечивает антибактериальный эффект. Заземляющий контакт обеспечивает дополнительную защиту от удара электрическим током. При наличии заземления электрический потенциал уходит в землю, защищая человека. Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению. (ранее Schneider Electric ЭУИ UNICA, ЭУИ UNICA NEW MGU5.037.18ZD, NU503718)
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Класс EC000125.
Условия эксплуатации и безопасность 7
| Свободный от галогенов | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температура окружающей средыданные поставщика | 5-35 °C |
| Степень защиты (IP)данные поставщика | IP20 |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | 5-40 °C |
| Электрическая износостойкостьданные поставщика | 5000 циклы |
Электрические и световые параметры 15
| Номин ток | 16 А |
|---|---|
| Номин напряжение | 250 В |
| Количество фаз | 1 |
| Частота | 50...50 Гц |
| Защита от перенапряжения | Нет |
| Защита по току | Нет |
| Номин. ток утечки | 0 мА |
| Количество подключаемых розеток | 0 |
| С ориентационным освещением | Нет |
| Защитный контакт заземления круглый | Да |
| Емкость зажимного соединенияданные поставщика | 1.5…2.5 мм² для Жесткий кабель(и) 1.5…2.5 мм² для Гибкий кабель(и) |
| Количество розетокданные поставщика | 1 |
| Контрольная лампаданные поставщика | Без индикации |
| максимальное непрерывное рабочее напряжениеданные поставщика | 250 В |
| Номинальный токданные поставщика | 16 в единицах производителя |
Материалы и конструкция 11
| Цвет | Белый |
|---|---|
| Модель или исполнение | С заземляющим контактом |
| Защитное покрытие поверхности | Необработанная |
| Модульное исполнение | Нет |
| Вид или марка материала | Термопласт |
| Материал | Пластик |
| Цвет по RAL | 9003 |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевое |
| Цветовой оттенокданные поставщика | Белый |
Монтаж и подключение 11
| Тип монтажа | Внутренний / скрытый |
|---|---|
| Тип или способ подключения | Винтов. зажим/клемма |
| Защита контактов | Да |
| Изолированный монтаж | Да |
| Установка в кабель-канал | Нет |
| Способ или тип крепления | В распор (лапками) и винтами |
| Количество активных контактов (круглых) | 2 |
| Количество активных контактов (плоских) | 0 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Соединение – клеммыданные поставщика | 3.0 винтовые зажимы |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102 | IK01 |
|---|
Классификация и назначение 10
| Тип комплектации | Механизм с накладкой |
|---|---|
| Поле для надписи или информац поверхность | Нет |
| Тип поверхности | Глянцевый |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Стандартыданные поставщика | IEC 60884-1 |
| Тип крышкиданные поставщика | со шторками |
| Тип продуктаданные поставщика | розетка |
| Тип упаковкиданные поставщика | Флоупак |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 29
| Количество постов | 1 |
|---|---|
| Запираемый - -ая | Нет |
| С откидной крышкой | Нет |
| С сигнальной лампой - индикатором | Нет |
| Со шторками - защита от прикосновения | Да |
| С выключателем Вкл или Откл - On или Off | Нет |
| С выталкивателем | Нет |
| Повёрнутая центральная вставка | Нет |
| Специальное питание | Не требует специального питания |
| Для тяжелых условий в соотв с VDE | Нет |
| Символы или индикация | Без надписи/печати |
| Суппорт (опорное кольцо) | Да |
| Прозрачный | Нет |
| С миниатюрным предохранителем | Нет |
| С проходными функциями | Нет |
| Подходит для степени защиты - IP | IP20 |
| Wi-Fi | Нет |
| С подсветкой - индикация напряж в сети | Нет |
| Встроенный USB источник питания | Нет |
| Количество модулей (модульных систем) | 0 |
| Антибактериальная обработка | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество в одном комплектеданные поставщика | Комплект из 20 шт. |
| Количество кабелейданные поставщика | 3 |
| Комплектация изделияданные поставщика | механизм |
| Поверхностьданные поставщика | декоративное покрытие |
| Режим фиксацииданные поставщика | винт |
| Сертификацияданные поставщика | EAC |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина устройства | 71 мм |
|---|---|
| Высота устройства | 71 мм |
| Глубина устройства | 40.2 мм |
| Мин глубина встр монтажной коробки | 40.2 мм |
| Вес неттоданные поставщика | 0.073 кг |
| Длина зачистки проводовданные поставщика | 11 мм |
