Systeme Electric

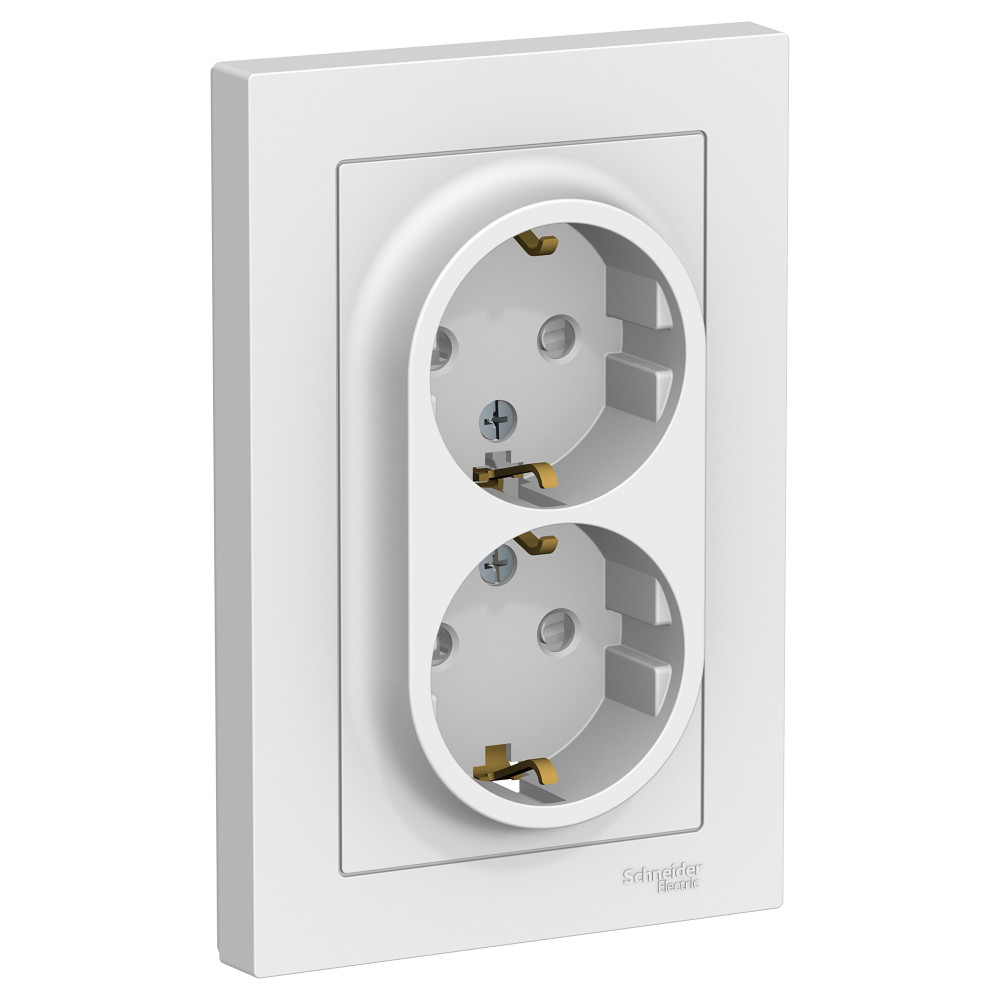

ATLASDESIGN РОЗЕТКА двойная с заземлением со шторками, 16А, в сборе, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства83 мм
Высота устройства124 мм
Глубина устройства48 мм
Мин глубина встр монтажной коробки48 мм
Тип монтажаСкрытой установки
Описание и назначение
Розетка двойная Systeme Electric (ранее Schneider Electric) серии AtlasDesign (в сборе, цвет белый) с заземлением и шторками подходит для сетей 250 В, на ток 16 А.
- Пластик с ионами серебра обеспечивает антибактериальный эффект.
- Заземляющий контакт обеспечивает дополнительную защиту от удара электрическим током.
- Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и УФ-излучению.
- Двойная розетка позволяет подключить два устройства в одном месте.
- Изделие поставляется в комплекте с рамкой того же цвета.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Свободный от галогеновEF000025 | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температура окружающей средыданные поставщика | 5-35 °C |
| Степень защиты (IP)данные поставщика | IP20 |
| Степень защиты ipданные поставщика | IP20 |
| Температура окружающей среды при храненииданные поставщика | 5-40 °C |
| Электрическая износостойкостьданные поставщика | 5000 циклы |
Электрические и световые параметры 14
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Да |
| Емкость зажимного соединенияданные поставщика | 1.5...4 мм² для Жесткий кабель(и) 1.5...4 мм² для Гибкий кабель(и) |
| Количество розетокданные поставщика | 2 |
| Контрольная лампаданные поставщика | Без индикации |
| максимальное непрерывное рабочее напряжениеданные поставщика | 250 В |
| Номинальный токданные поставщика | 16 в единицах производителя |
| Номинальный токданные поставщика | 16 A в 220...250 В Переменный ток 50 Гц в единицах производителя |
Материалы и конструкция 11
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Материалданные поставщика | термопласт: все стороны в единицах производителя |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | глянцевое |
| Цветовой оттенокданные поставщика | Белый |
Монтаж и подключение 10
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Да |
| Изолированный монтажEF001588 | Да |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Количество активных контактов (круглых)EF011998 | 2 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Соединение – клеммыданные поставщика | 6.0 винтовые зажимы |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Механические характеристики 1
| Ударопрочность по стандарту EN 50102EF004293 | IK01 |
|---|
Классификация и назначение 9
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Серияданные поставщика | AtlasDesign |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Стандартыданные поставщика | IEC 60884-1 |
| Тип крышкиданные поставщика | со шторками |
| Тип продуктаданные поставщика | розетка |
| Тип упаковкиданные поставщика | Флоупак |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 28
| Количество постовEF000074 | 2 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Нет |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Нет |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Да |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество в одном комплектеданные поставщика | комплект из 10 шт. |
| Количество кабелейданные поставщика | 6 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Поверхностьданные поставщика | декоративное покрытие |
| Режим фиксацииданные поставщика | винт |
| Сертификацияданные поставщика | EAC |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 83 мм |
|---|---|
| Высота устройстваEF008809 | 124 мм |
| Глубина устройстваEF008810 | 48 мм |
| Мин глубина встр монтажной коробкиEF012278 | 48 мм |
| Вес неттоданные поставщика | 0.09 кг |
| Длина зачистки проводовданные поставщика | 11 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.2 × 0.125 × 0.05 м | 0.09 | 0.00125 | |
| Контейнер | 1080 шт. | 1.2 × 0.8 × 1.146 м | 139.615 | 1.10016 | — |
| Групповая упаковка | 10 шт. | 0.372 × 0.186 × 0.106 м | 1.039 | 0.00733435 | |
| TRANSPORTING | 60 шт. | 0.384 × 0.384 × 0.332 м | 6.757 | 0.04895539 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.2 × 0.125 × 0.05 м
- Вес, кг
- 0.09
- Объём, м³
- 0.00125
- EAN / GTIN
-
Контейнер
- В упаковке
- 1080 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 139.615
- Объём, м³
- 1.10016
- EAN / GTIN
- —
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.372 × 0.186 × 0.106 м
- Вес, кг
- 1.039
- Объём, м³
- 0.00733435
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.384 × 0.384 × 0.332 м
- Вес, кг
- 6.757
- Объём, м³
- 0.04895539
- EAN / GTIN
