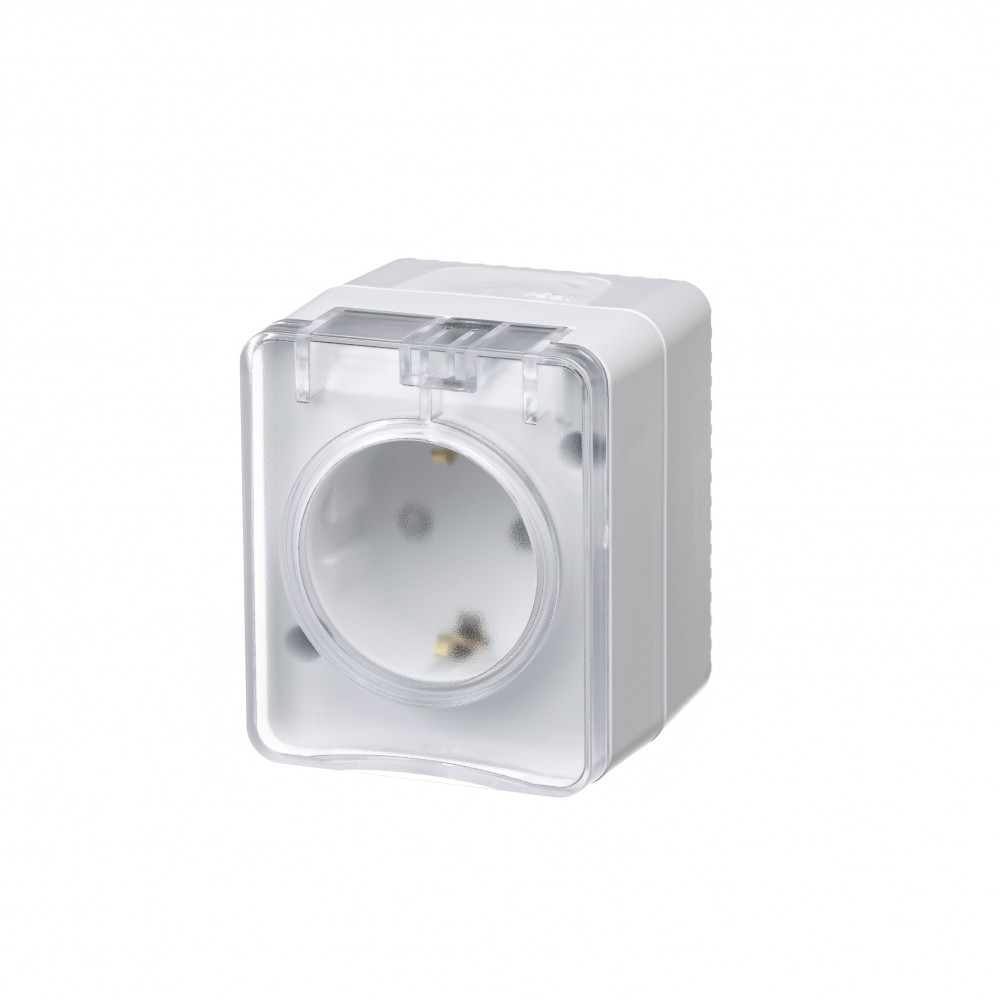

ATLASDESIGN PROFI IP54 О/У РОЗЕТКА с заземлением со шторками, 16А, БЕЛЫЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства72 мм
Высота устройства60 мм
Глубина устройства56 мм
Мин глубина встр монтажной коробки56 мм
Тип монтажаОткрытой установки
Описание и назначение
Розетка с заземлением со шторками для открытого монтажа, 16А, 250В.
Степень защиты IP:54, Степень защиты IK: IK08. Продукция AtlasDesign Profi54 созданы специально для тех мест, где требуется повышенная защита от влаги и пыли. Уютная веранда в загородном доме, уличное кафе, любимый гараж или мастерская – выключатели и розетки будут обеспечивать надежную защиту и радовать глаз современным дизайном. Универсальный белый цвет гармонично впишется в любую обстановку.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Свободный от галогеновEF000025 | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температура окружающей средыданные поставщика | -25-35°C |
| Степень защиты (IP)данные поставщика | IP54 |
| Степень защиты ipданные поставщика | IP54 |
| Температура окружающей среды при храненииданные поставщика | -25-40°C |
| Электрическая износостойкостьданные поставщика | 5000 циклы |
Электрические и световые параметры 14
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| Количество подключаемых розетокEF008814 | 0 |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Нет |
| Емкость зажимного соединенияданные поставщика | 1.5...4 мм² для жесткий кабель(и) 1.5...4 мм² для гибкий кабель(и) |
| Количество розетокданные поставщика | 1 |
| Конфигурация полюсов розетокданные поставщика | 2P + E |
| Максимальное непрерывное рабочее напряжениеданные поставщика | 250 В |
| Номинальный токданные поставщика | 16 в единицах производителя |
Материалы и конструкция 10
| ЦветEF000007 | Белый |
|---|---|
| Модель или исполнениеEF000010 | С заземляющим контактом |
| Защитное покрытие поверхностиEF000139 | Необработанная |
| Модульное исполнениеEF001126 | Нет |
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9003 |
| Оттенок цвета производителяданные поставщика | Белый |
| Тип покрытияданные поставщика | матовый |
| Цветовой оттенокданные поставщика | Белый (RAL 9003) |
Монтаж и подключение 11
| Тип монтажаEF000003 | Открытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Да |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовое крепление |
| Количество активных контактов (круглых)EF011998 | 2 |
| Количество активных контактов (плоских)EF011999 | 0 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Соединение – клеммыданные поставщика | винтовые зажимы |
| Тип монтажаданные поставщика | открытый в единицах производителя |
Механические характеристики 2
| Ударопрочность по стандарту EN 50102EF004293 | IK08 |
|---|---|
| Степень ударостойкости ikданные поставщика | IK08 |
Классификация и назначение 8
| Тип комплектацииEF000005 | В сборе с корпусом/рамкой |
|---|---|
| Поле для надписи или информац поверхностьEF001035 | Нет |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Серияданные поставщика | AtlasDesign |
| Тип крышкиданные поставщика | shutter крышка |
| Тип продуктаданные поставщика | розетка |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 25
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Специальное питаниеEF001334 | Не требует специального питания |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Да |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP54 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| Cтандарт розеткиданные поставщика | Schuko |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество кабелейданные поставщика | 3 |
| Комплектация изделияданные поставщика | изделие в сборе |
| Режим фиксацииданные поставщика | винт |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 72 мм |
|---|---|
| Высота устройстваEF008809 | 60 мм |
| Глубина устройстваEF008810 | 56 мм |
| Мин глубина встр монтажной коробкиEF012278 | 56 мм |
| Длина зачистки проводовданные поставщика | 11 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Контейнер | 1728 шт. | 1.2 × 0.8 × 1.146 м | 222 | 1.10016 | — |
-
Контейнер
- В упаковке
- 1728 шт.
- Габариты
- 1.2 × 0.8 × 1.146 м
- Вес, кг
- 222
- Объём, м³
- 1.10016
- EAN / GTIN
- —
