ATLASDESIGN AQUA 1-постовая РАМКА IP44, АЛЮМИНИЙ
Systeme Electric · артикул ATN440301
Изображение может отличаться от конкретного исполнения.
Systeme Electric

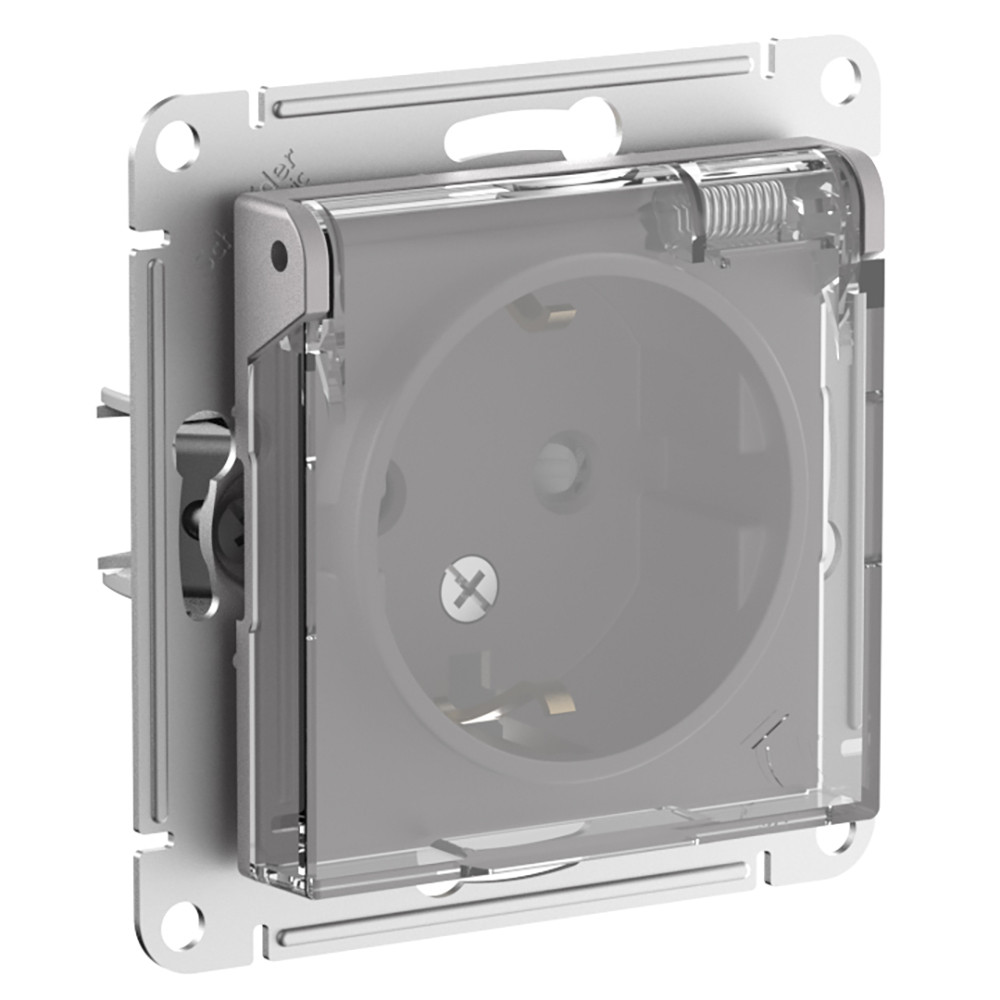

ATLASDESIGN AQUA РОЗЕТКА с заз. со шт. с прозрач. крышк, 16А,IP44, мех,АЛЮМИНИЙ
ИсточникКаталог Systeme Electric
КлассификацияEC000125
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Номин ток16 А
Номин напряжение250 В
Частота50...50 Гц
Ширина устройства71 мм
Высота устройства71 мм
Глубина устройства43 мм
Мин глубина встр монтажной коробки43 мм
Тип монтажаСкрытой установки
Описание и назначение
Механизм Systeme Electric (ранее Schneider Electric) серии AtlasDesign Aqua (цвет алюминий) розетки одинарной с заземлением, шторками и крышкой подходит для сетей 250 В, на ток 16 А.
- Изделие со степенью защиты IP44 обеспечит безопасность использования в ванной и на кухне.
- Несмотря на внешнее сходство, конструкция рамок серии AtlasDesign Aqua отличается от конструкции рамок AtlasDesign. Механизмы и рамки со степенью защиты IP20 несовместимы с механизмами и рамками со степенью защиты IP44.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 7
| Свободный от галогеновEF000025 | Да |
|---|---|
| Относительная влажностьданные поставщика | 60-60 % |
| Рабочая температура окружающей средыданные поставщика | 5-35 °C |
| Степень защиты (IP)данные поставщика | IP44 |
| Степень защиты ipданные поставщика | IP44 |
| Температура окружающей среды при храненииданные поставщика | 5-40 °C |
| Электрическая износостойкостьданные поставщика | 5000 циклы |
Электрические и световые параметры 14
| Номин токEF000001 | 16 А |
|---|---|
| Номин напряжениеEF000002 | 250 В |
| Количество фазEF000351 | 1 |
| ЧастотаEF000416 | 50...50 Гц |
| Защита от перенапряженияEF001332 | Нет |
| Защита по токуEF001333 | Нет |
| С ориентационным освещениемEF008862 | Нет |
| Защитный контакт заземления круглыйEF012000 | Нет |
| Емкость зажимного соединенияданные поставщика | 1.5...4 мм² для Жесткий кабель(и) 1.5...4 мм² для Гибкий кабель(и) |
| Количество розетокданные поставщика | 1 |
| Контрольная лампаданные поставщика | Без индикации |
| максимальное непрерывное рабочее напряжениеданные поставщика | 250 В |
| Номинальный токданные поставщика | 16 в единицах производителя |
| Номинальный токданные поставщика | 16 A в 220...250 В Переменный ток 50 Гц в единицах производителя |
Материалы и конструкция 9
| ЦветEF000007 | Алюминий |
|---|---|
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 7047 |
| Материалданные поставщика | термопласт: все стороны в единицах производителя |
| Минимальная партия для продажиданные поставщика | 1 |
| Оттенок цвета производителяданные поставщика | Алюминий |
| Тип покрытияданные поставщика | глянцевое |
| Цветовой оттенокданные поставщика | карбон |
Монтаж и подключение 9
| Тип монтажаEF000003 | Скрытой установки |
|---|---|
| Тип или способ подключенияEF000124 | Винтов. зажим/клемма |
| Защита контактовEF001033 | Да |
| Изолированный монтажEF001588 | Нет |
| Установка в кабель-каналEF002440 | Нет |
| Количество активных контактов (круглых)EF011998 | 2 |
| В комплекте с вилкой (разъем)данные поставщика | Нет |
| Соединение – клеммыданные поставщика | 3.0 винтовые зажимы |
| Тип монтажаданные поставщика | утопленный в единицах производителя |
Классификация и назначение 9
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Тип поверхностиEF006569 | Матовый (-ая) |
| Серияданные поставщика | AtlasDesign |
| Стандартное описание розеткиданные поставщика | с заземляющим контактом |
| Стандартыданные поставщика | IEC 60884-1 |
| Тип крышкиданные поставщика | со шторками |
| Тип продуктаданные поставщика | розетка |
| Тип упаковкиданные поставщика | Флоупак |
| Форма отверткиданные поставщика | Pozidriv No 1 |
Прочие характеристики 27
| Количество постовEF000074 | 1 |
|---|---|
| Запираемый - -аяEF000113 | Нет |
| С откидной крышкойEF000117 | Да |
| С сигнальной лампой - индикаторомEF000198 | Нет |
| Со шторками - защита от прикосновенияEF000389 | Да |
| С выключателем Вкл или Откл - On или OffEF000488 | Нет |
| С выталкивателемEF001051 | Нет |
| Повёрнутая центральная вставкаEF001331 | Нет |
| Для тяжелых условий в соотв с VDEEF002651 | Нет |
| Символы или индикацияEF003823 | Без надписи/печати |
| Суппорт (опорное кольцо)EF005709 | Да |
| ПрозрачныйEF006243 | Нет |
| С миниатюрным предохранителемEF006571 | Нет |
| С проходными функциямиEF006604 | Нет |
| Подходит для степени защиты - IPEF006755 | IP20 |
| Wi-FiEF008851 | Нет |
| С подсветкой - индикация напряж в сетиEF008861 | Нет |
| Встроенный USB источник питанияEF009258 | Нет |
| Антибактериальная обработкаEF023790 | Нет |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 5 лет с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество в одном комплектеданные поставщика | комплект из 15 шт. |
| Количество кабелейданные поставщика | 3 |
| Комплектация изделияданные поставщика | механизм |
| Поверхностьданные поставщика | декоративное покрытие |
| Режим фиксацииданные поставщика | винт |
| Сертификацияданные поставщика | EAC |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| Ширина устройстваEF008808 | 71 мм |
|---|---|
| Высота устройстваEF008809 | 71 мм |
| Глубина устройстваEF008810 | 43 мм |
| Мин глубина встр монтажной коробкиEF012278 | 43 мм |
| Вес неттоданные поставщика | 0.082 кг |
| Длина зачистки проводовданные поставщика | 11 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.071 × 0.043 × 0.071 см | 0.08 | 0.00021676 | |
| Контейнер | 1800 шт. | 1.2 × 0.8 × 1.108 м | 178 | 1.06368 | — |
| TRANSPORTING | 60 шт. | 0.407 × 0.255 × 0.293 м | 5.456 | 0.030409 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.071 × 0.043 × 0.071 см
- Вес, кг
- 0.08
- Объём, м³
- 0.00021676
- EAN / GTIN
-
Контейнер
- В упаковке
- 1800 шт.
- Габариты
- 1.2 × 0.8 × 1.108 м
- Вес, кг
- 178
- Объём, м³
- 1.06368
- EAN / GTIN
- —
-
TRANSPORTING
- В упаковке
- 60 шт.
- Габариты
- 0.407 × 0.255 × 0.293 м
- Вес, кг
- 5.456
- Объём, м³
- 0.030409
- EAN / GTIN
