UNICA MOD ВЫКЛ. 1-кл., 10 АX, 1мод АЛЮМ
Systeme Electric · артикул NU310130
Изображение может отличаться от конкретного исполнения.
Schneider Electric

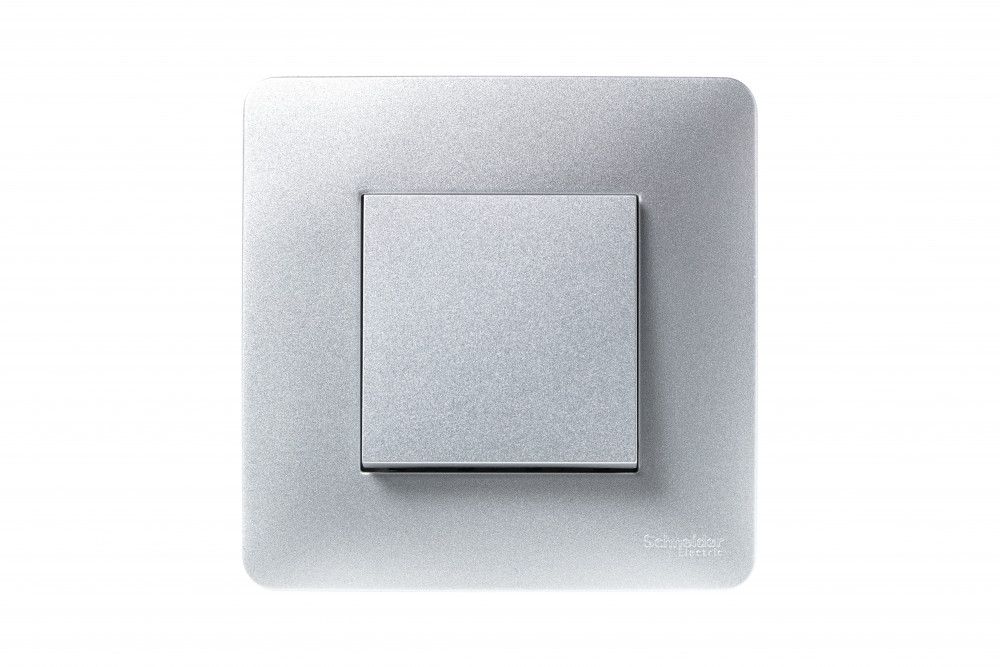

UNICA STUDIO рамка 1-постовая, алюминий
ИсточникКаталог Systeme Electric
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина85 мм
Высота85 мм
Глубина10 мм
Диаметр отверстия65 мм
Вид или марка материалаТермопласт
МатериалПластик
Способ или тип крепленияЗащелкивание
Ориентация монтажаГоризонтальн. и вертикальн.
Описание и назначение
Рамка Schneider Electric UNICA STUDIO (алюминий) одинарная. - Позволяет гармонично вписать электроустановочное изделие в интерьер помещения и создать свой неповторимый дизайн.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 4
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Степень защиты - IPEF005474 | IP21 |
| Степень защиты ipданные поставщика | IP21 D в единицах производителя |
| Стойкость к агрессивным веществамданные поставщика | resistant to alcohol (70 %) resistant to alcohol (96 %) resistant to A-Lactic Acid resistant to diluted quaternary ammonium resistant to diluted bleach resistant to diluted ammonia resistant to soapy |
Электрические и световые параметры 1
| Направление установкиданные поставщика | горизонтальная/вертикальная |
|---|
Материалы и конструкция 7
| ЦветEF000007 | Алюминий |
|---|---|
| Вид или марка материалаEF001257 | Термопласт |
| МатериалEF002169 | Пластик |
| Материалданные поставщика | термопластик АБС, устойчивый к УФ излучения: рамка в единицах производителя |
| Оттенок цветаданные поставщика | Алюминий |
| Оттенок цвета производителяданные поставщика | Алюминий |
| Цветовой оттенокданные поставщика | Алюминий |
Монтаж и подключение 6
| Способ или тип крепленияEF002442 | Защелкивание |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальн. и вертикальн. |
| Подходит для установки в полEF005864 | Да |
| Подходит для установки в кабель-каналEF006572 | Да |
| Подходит для встроенного монтажаEF006745 | Да |
| С монтажной решеткойEF012039 | Да |
Механические характеристики 2
| Ударопрочность по стандарту EN 50102EF004293 | IK04 |
|---|---|
| Степень ударостойкости ikданные поставщика | IK04 |
Классификация и назначение 7
| Поле для надписи или информац поверхностьEF001035 | Да |
|---|---|
| Тип поверхностиEF006569 | Глянцевый |
| Информация о ремонтопригодностиданные поставщика | Подлежит замене |
| Область примененияданные поставщика | монтаж |
| Серияданные поставщика | New Unica New Unica |
| Стандартыданные поставщика | IEC 60669-1 IEC 60884-1 |
| Тип продуктаданные поставщика | рамка |
Прочие характеристики 15
| Количество постовEF000074 | 1 |
|---|---|
| С откидной крышкойEF000117 | Да |
| ПрозрачныйEF006243 | Да |
| Количество постов по горизонталиEF008858 | 1 |
| Количество постов по вертикалиEF008859 | 1 |
| Количество модулей горизонтальноеEF009571 | 2 |
| Количество модулей вертикальноеEF009572 | 1 |
| Type of frameданные поставщика | single |
| Гарантияданные поставщика | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
| Количество модулейданные поставщика | 1 x 2 modules |
| Количество постовданные поставщика | 1-постовая в единицах производителя |
| Названиеданные поставщика | Unica Studio |
| Режим фиксацииданные поставщика | защёлкивание |
| Целевой каналданные поставщика | professional |
| Экологичностьданные поставщика | не содержит галогенов |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 85 мм |
|---|---|
| ВысотаEF000040 | 85 мм |
| ГлубинаEF000049 | 10 мм |
| Диаметр отверстияEF009277 | 65 мм |
| Вес неттоданные поставщика | 0.013 кг |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица | 1 шт. | 0.085 × 0.085 × 0.01 см | 0.013 | 7.225e-05 | |
| Контейнер | 1200 шт. | 0.6 × 0.8 × 0.8 м | 35.072 | 0.384 | |
| Групповая упаковка | 10 шт. | 0.12 × 0.115 × 0.105 м | 0.2 | 0.001449 | |
| TRANSPORTING | 300 шт. | 0.6 × 0.4 × 0.3 м | 6.736 | 0.072 |
-
Базовая единица
- В упаковке
- 1 шт.
- Габариты
- 0.085 × 0.085 × 0.01 см
- Вес, кг
- 0.013
- Объём, м³
- 7.225e-05
- EAN / GTIN
-
Контейнер
- В упаковке
- 1200 шт.
- Габариты
- 0.6 × 0.8 × 0.8 м
- Вес, кг
- 35.072
- Объём, м³
- 0.384
- EAN / GTIN
-
Групповая упаковка
- В упаковке
- 10 шт.
- Габариты
- 0.12 × 0.115 × 0.105 м
- Вес, кг
- 0.2
- Объём, м³
- 0.001449
- EAN / GTIN
-
TRANSPORTING
- В упаковке
- 300 шт.
- Габариты
- 0.6 × 0.4 × 0.3 м
- Вес, кг
- 6.736
- Объём, м³
- 0.072
- EAN / GTIN
