Крышка 60мм для кабель-канала ПРАЙМЕР 150х60 IEK
IEK · артикул CKK-40D-KR75-K01
Изображение может отличаться от конкретного исполнения.
IEK

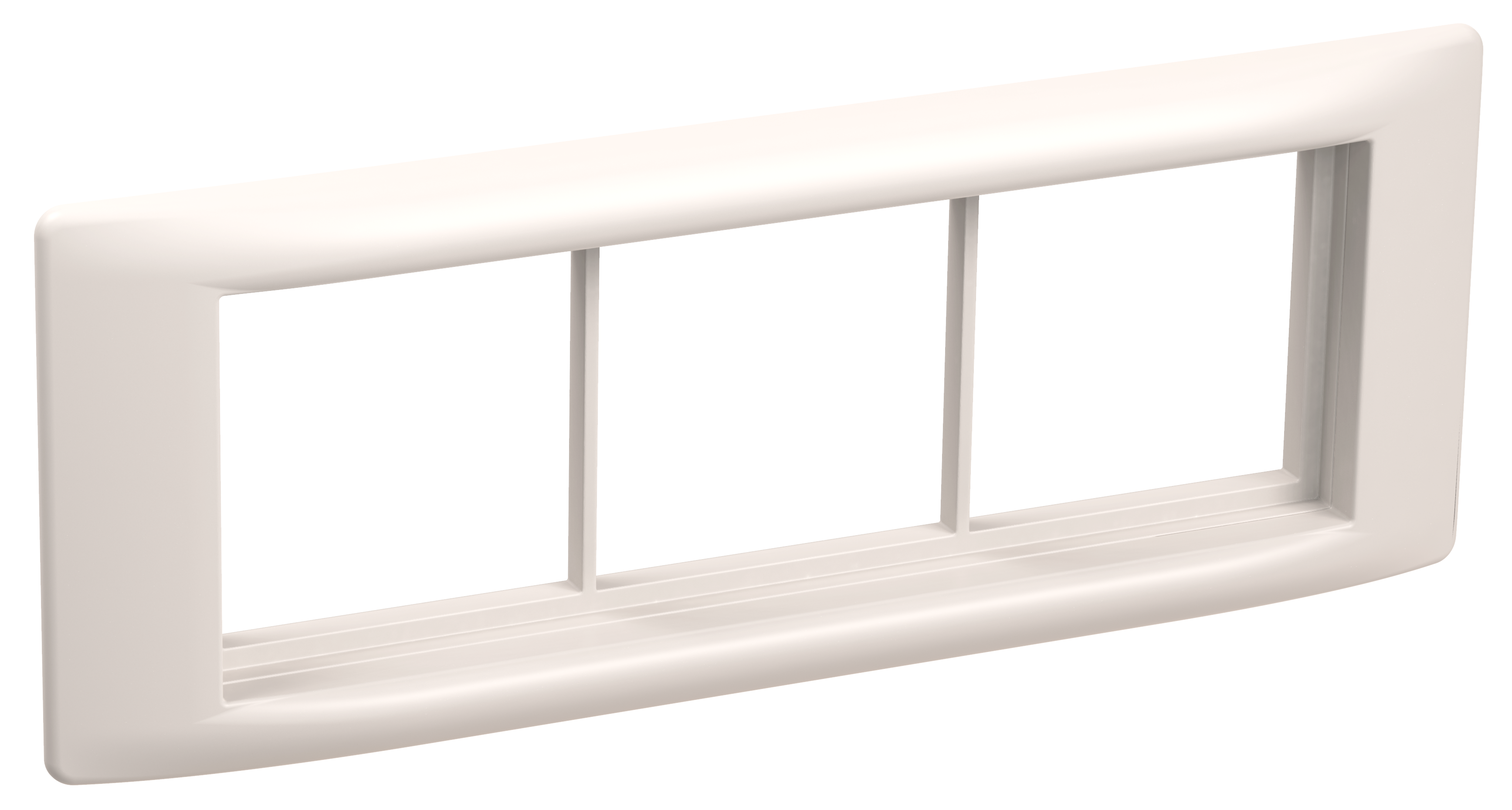

PRIMER Рамка и суппорт на 6 модулей 60мм для кабель-каналов 80х40 и 150х60 белый IEK
ИсточникКаталог IEK
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.ЦветБелый
Ширина171
Высота65
Количество постов3
С откидной крышкойНет
Монтажная ширина - ниши60
Поле для надписи или информац поверхностьНет
МатериалПластик
Описание и назначение
Рамка и суппорт на 6 модулей (3 поста 45х45 мм / 6 модулей 45х22,5). Предназначены для монтажа модульных электроустановочных изделий 45х45 в кабельные-каналы серии ПРАЙМЕР типоразмеров 80х40 и 150х60 (ширина монтажной ниши 60 мм)*. Материал: полистирол. Цвет: белый.
*Для установки рамки и суппорта в основание кабель-канала 150х60 ПРАЙМЕР необходимо использовать несущую перегородку: CKK-40D-NP-150-060-K01. Для последующего закрытия короба - 2 крышки: CKK-40D-KR75-K01
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 1
| Степень защиты - IPEF005474 | IP20 |
|---|
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| МатериалEF002169 | Пластик |
| Цвет по RALEF003882 | 9010 |
Монтаж и подключение 3
| Способ или тип крепленияEF002442 | Прочее |
|---|---|
| Ориентация монтажаEF003824 | Горизонтальный (-ая) |
| Подходит для установки в кабель-каналEF006572 | Да |
Классификация и назначение 2
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Тип поверхностиEF006569 | Глянцев./блестящ./зеркальный |
Прочие характеристики 7
| Количество постовEF000074 | 3 |
|---|---|
| С откидной крышкойEF000117 | Нет |
| ПрозрачныйEF006243 | Нет |
| Количество постов по горизонталиEF008858 | 3 |
| Количество постов по вертикалиEF008859 | 1 |
| Количество модулей горизонтальноеEF009571 | 6 |
| Количество модулей вертикальноеEF009572 | 1 |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 171 |
|---|---|
| ВысотаEF000040 | 65 |
| Монтажная ширина - нишиEF000846 | 60 |
| Размер посадочного места ЭУИданные поставщика | 45х45 мм |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица ПАКЕТ БЕЗ ФОРМЫ | 1 шт | 0.24 × 0.095 × 0.03 м | 0.039 | 0.000851 | |
| Групповая упаковка КОРОБКА/БОКС | 10 шт | 0.19 × 0.19 × 0.18 | 0.392 | 0.00851 | |
| TRANSPORTING КОРОБКА/БОКС | 120 шт | 0.64 × 0.42 × 0.38 м | 4.7 | 0.10212 |
-
Базовая единица ПАКЕТ БЕЗ ФОРМЫ
- В упаковке
- 1 шт
- Габариты
- 0.24 × 0.095 × 0.03 м
- Вес, кг
- 0.039
- Объём, м³
- 0.000851
- EAN / GTIN
-
Групповая упаковка КОРОБКА/БОКС
- В упаковке
- 10 шт
- Габариты
- 0.19 × 0.19 × 0.18
- Вес, кг
- 0.392
- Объём, м³
- 0.00851
- EAN / GTIN
-
TRANSPORTING КОРОБКА/БОКС
- В упаковке
- 120 шт
- Габариты
- 0.64 × 0.42 × 0.38 м
- Вес, кг
- 4.7
- Объём, м³
- 0.10212
- EAN / GTIN
