Изображение может отличаться от конкретного исполнения.
REXANT

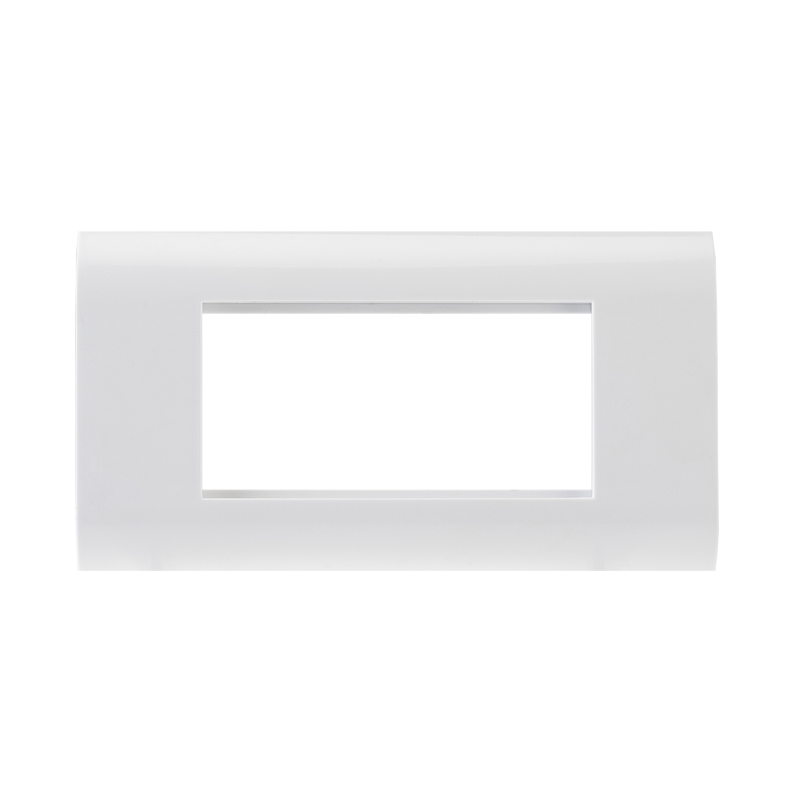

Панель лицевая 80х150 для модулей, пластиковый суппорт
ИсточникКаталог SDS_Group
КлассификацияEC000007
ДанныеНормализованы
Инженерный маршрут
Получить консультацию
Поможем проверить характеристики, совместимость и возможные варианты поставки.
tehpst.site не принимает заказы и не публикует складские остатки.Ширина150 мм
Высота80 мм
Способ монтажаНакладной (-ая)
МатериалПластик

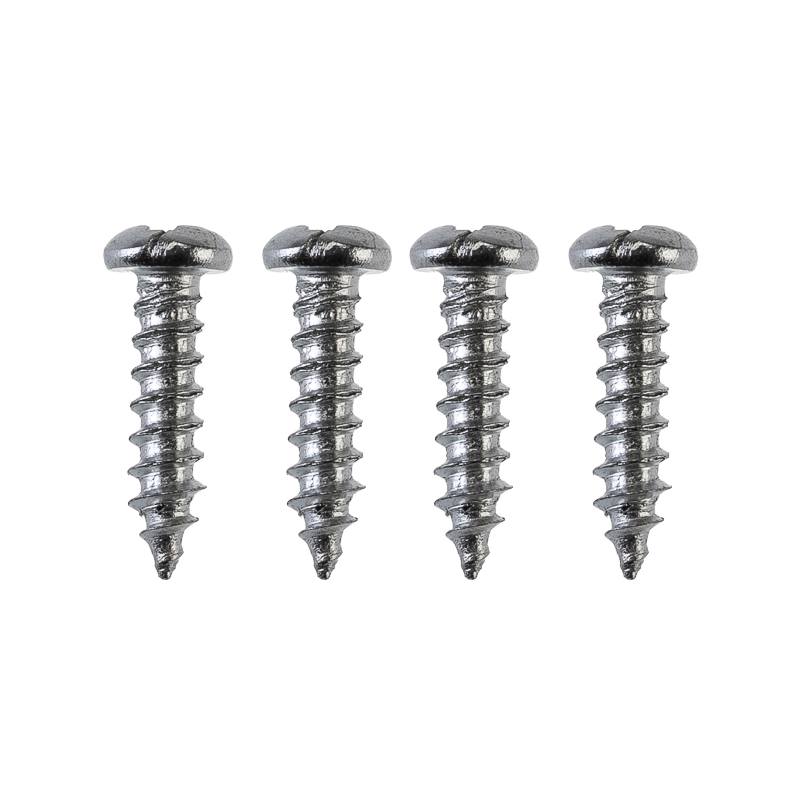

Способ или тип крепленияВинтовой
Ориентация монтажаГоризонтальн.
Степень защиты - IPIP20
Монтаж на поверхность (открытый)Да
Описание и назначение

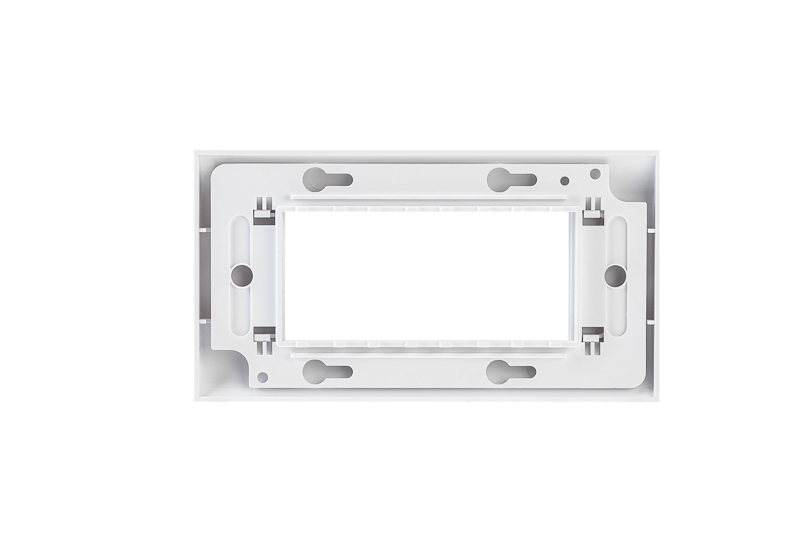

Лицевая панель размером 80х150 используется для фиксации коммутационных модулей. Устанавливается в накладной настенный короб, защищает его внутренне пространство от пыли и придает эстетичный внешний вид. Оснащена пластиковым суппортом.
Устройство выполнено из качественных материалов, благодаря чему обладает прочностью, надежностью и долговечность.
Единая классификация и данные поставщика
Технические характеристики
Канонические значения ETIM дополнены характеристиками поставщика, которых нет в классификации. Совпадающие записи объединены.
Условия эксплуатации и безопасность 3
| Не содержит (без) галогеновEF000025 | Нет |
|---|---|
| Температура эксплуатацииEF002386 | -40–60 |
| Степень защиты - IPEF005474 | IP20 |
Материалы и конструкция 3
| ЦветEF000007 | Белый |
|---|---|
| МатериалEF002169 | Пластик |
| Экранированная/- ыйданные поставщика | false |
Монтаж и подключение 13
| Способ монтажаEF000003 | Накладной (-ая) |
|---|---|
| Подходит для количества гнезд/разъемовEF001579 | 4 |
| Установка в кабель-каналEF002440 | Нет |
| Способ или тип крепленияEF002442 | Винтовой |
| Тип соединителя/разъемаEF002935 | Прочее |
| Монтаж в напольную коробку/под поломEF003455 | Нет |
| Монтаж скрытый (под штукатурку)EF003680 | Нет |
| Ориентация монтажаEF003824 | Горизонтальн. |
| Подходит для установки в полEF005864 | Нет |
| Подходит для установки в кабель-каналEF006572 | Нет |
| Подходит для встроенного монтажаEF006745 | Нет |
| Монтаж на поверхность (открытый)EF006951 | Да |
| С монтажной решеткойEF012039 | Нет |
Классификация и назначение 5
| Поле для надписи или информац поверхностьEF001035 | Нет |
|---|---|
| Категория (Cat)EF001619 | Прочее |
| Тип поверхностиEF006569 | Матовый (-ая) |
| Применениеданные поставщика | Фиксация модулей |
| Серияданные поставщика | Mosaic |
Прочие характеристики 5
| Количество постовEF000074 | 1 |
|---|---|
| С откидной крышкойEF000117 | Нет |
| ПрозрачныйEF006243 | Нет |
| Количество постов по горизонталиEF008858 | 1 |
| Без перегородкиданные поставщика | false |
Размеры и упаковка
Изделие
| ШиринаEF000008 | 150 мм |
|---|---|
| ВысотаEF000040 | 80 мм |
| Высота изделияданные поставщика | 1.1 см в единицах производителя |
| Длина изделияданные поставщика | 8 см |
| Ширина изделияданные поставщика | 15 см в единицах производителя |
Упаковка
Габариты и вес относятся к упаковке, а не к самому изделию.
| Уровень | В упаковке | Габариты | Вес, кг | Объём, м³ | EAN / GTIN |
|---|---|---|---|---|---|
| Базовая единица спец упаковка шт (1 шт) | 1 шт | 18.1 × 13.8 × 1.7 | 0.043 | — | |
| Групповая упаковка кор (25 шт) | 25 шт | 27.2 × 30.3 × 10.2 см | 1.275 | 0.008 | |
| Групповая упаковка кор (100 шт) | 100 шт | 42 × 41 × 38 см | 6 | 0.065 |
-

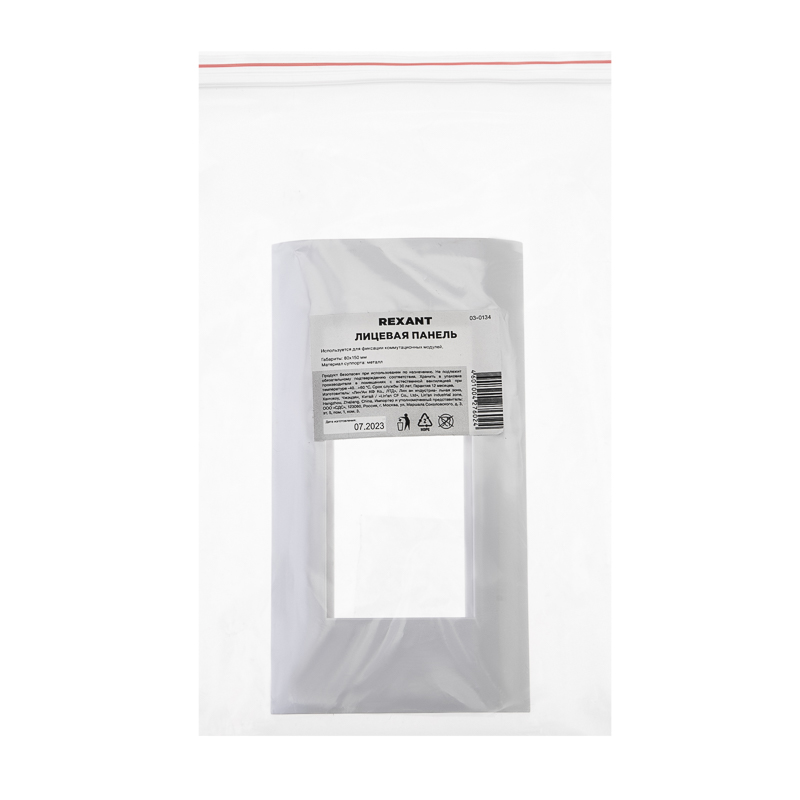

Базовая единица спец упаковка шт (1 шт)
- В упаковке
- 1 шт
- Габариты
- 18.1 × 13.8 × 1.7
- Вес, кг
- 0.043
- Объём, м³
- —
- EAN / GTIN
-
Групповая упаковка кор (25 шт)
- В упаковке
- 25 шт
- Габариты
- 27.2 × 30.3 × 10.2 см
- Вес, кг
- 1.275
- Объём, м³
- 0.008
- EAN / GTIN
-
Групповая упаковка кор (100 шт)
- В упаковке
- 100 шт
- Габариты
- 42 × 41 × 38 см
- Вес, кг
- 6
- Объём, м³
- 0.065
- EAN / GTIN
Инженерный подбор
Аналоги, замены и сравнение
Автоматические кандидаты требуют проверки условий эксплуатации, подключения и монтажа.
Комплектация
Аксессуары и сопутствующие товары
Совместимость необходимо сверять по серии, исполнению, схеме подключения и чертежу.
Подтверждённые позиции не указаны
Отсутствие списка не означает несовместимость. Перед подбором обратитесь к специалисту.
